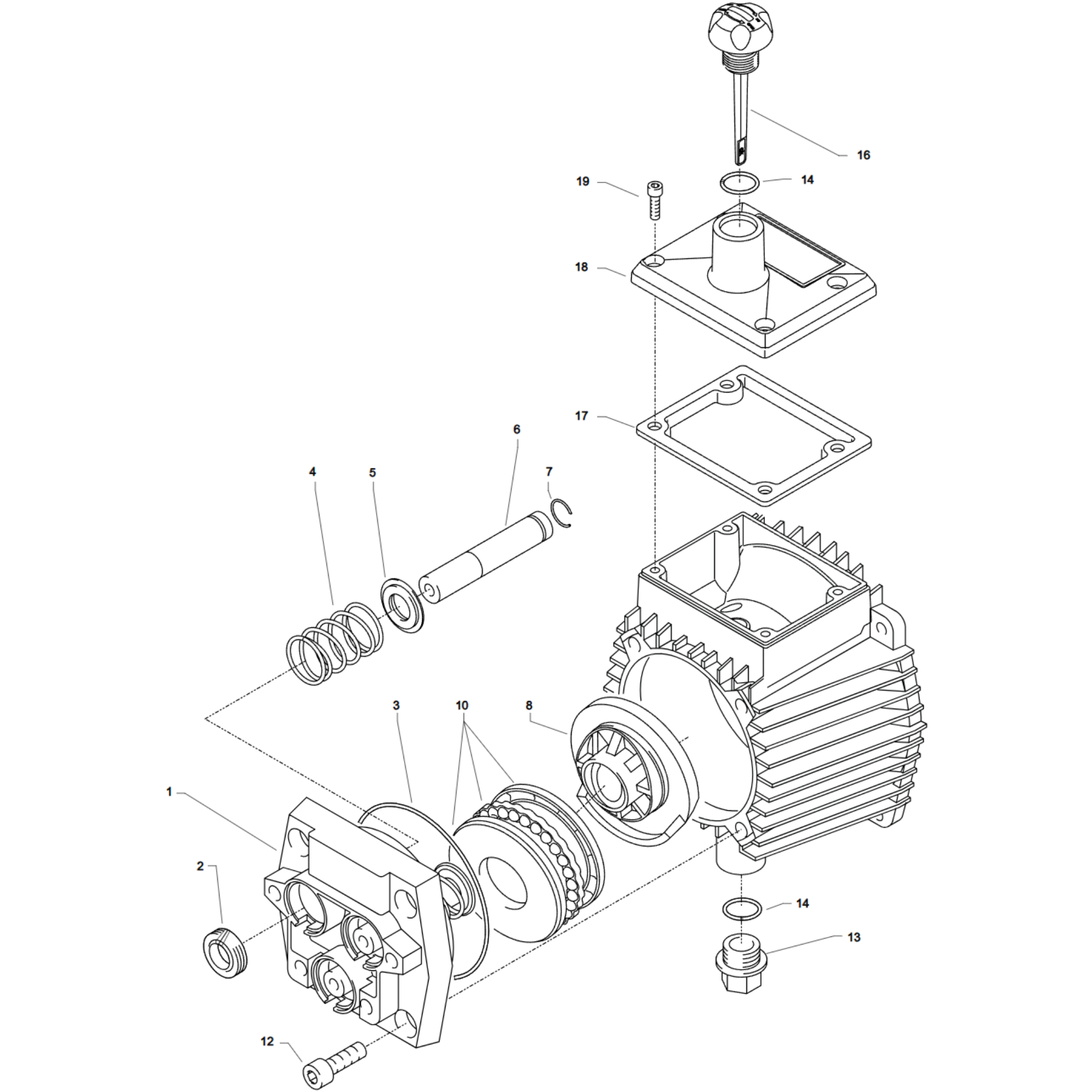

K 1152 TST (60202.0) - Aandrijving

Kränzle > K 1152 serie > Bouwjaar na 04/2023

MerkKränzle
CategorieToebehoren
SubcategorieOppervlaktereinigers
SerieK 1152 serie
ModelKränzle K 1152 TST
SKU60202.0
Product
Kränzle K 1152 TST Kränzle K 1152 TST
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023
1 2 3 4 5 6 7 10 12 13 14 14 16 17 18 19

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 1152 TST
K 1152 TST (60202.0) - Bypassysteem
Tekening K 1152 TST (60202.0) - Bypassysteem
K 1152 TST (60202.0) - Motor
Tekening K 1152 TST (60202.0) - Motor
K 1152 TST (60202.0) - Pomphuis
Tekening K 1152 TST (60202.0) - Pomphuis
Kränzle K 1152 TST - Vuilfrees
Tekening Kränzle K 1152 TST - Vuilfrees

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 43003 Kränzle 43003 - Plunjerplaat met dichtingen Kränzle 43003 - Plunjerplaat met dichtingen 1 st. €133,34 Op voorraad
2 41631 Kränzle 41631 – Oliedichting 14 × 24 × 7 mm Kränzle 41631 – Oliedichting 14 × 24 × 7 mm 3 st. €8,11 Op voorraad
3 43039 Kränzle 43039 - O-ring 83 x 2 MM Kränzle 43039 - O-ring 83 x 2 MM 1 st. €3,63 Op voorraad
4 43040 Kränzle 43040 - Plunjerveer Kränzle 43040 - Plunjerveer 3 st. €6,90 Op voorraad
5 43041 Kränzle 43041 - Veerdrukschijf 14 MM Kränzle 43041 - Veerdrukschijf 14 MM 3 st. €2,30 Op voorraad
6 49021 Kränzle 49021 - Plunjer 14 MM AZ-L met springring Kränzle 49021 - Plunjer 14 MM AZ-L met springring 3 st. €43,20 Op voorraad
7 41635 Kränzle 41635 - Springring 14 MM (niet gebruiken, zit op de piston) Kränzle 41635 - Springring 14 MM (niet gebruiken, zit op de piston) 1 st. €1,45 Op voorraad
10 43486 Kränzle 43486 - Axiaallager kit AP Kränzle 43486 - Axiaallager kit AP 1 st. €79,13 Op voorraad
12 40053 Kränzle 40053 - Schroef M8 x 25 Kränzle 40053 - Schroef M8 x 25 4 st. €2,18 Op voorraad
13 48020 Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring 1 st. €11,62 Op voorraad
14 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
16 49009 Kränzle 49009 - Oliepeil staaf Kränzle 49009 - Oliepeil staaf 1 st. €7,38 Op voorraad
17 44501.1 Kränzle 44501.1 - Dichting olie deksel KR 1150 (T) - nieuw Kränzle 44501.1 - Dichting olie deksel KR 1150 (T) - nieuw 1 st. €6,41 Op voorraad
18 44501.2 Kränzle 44501.2 - Deksel oliecarter KR 1150 (T) - nieuw Kränzle 44501.2 - Deksel oliecarter KR 1150 (T) - nieuw 1 st. €15,00 Op voorraad
19 41019.4 Kränzle 41019.4 - Schroef M5 x 12 Kränzle 41019.4 - Schroef M5 x 12 4 st. €1,94 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle K 1152 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle K 1152 serie. Herkende SKU of modelcode: 60202.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle K 1152 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle K 1152 TST.
