Kränzle B 230 T - Ventielhuis

Kränzle > B-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers (benzinemotor)
SerieB-serie
ModelKränzle B 230 T
SKU62001.3
Product
Kränzle B 230 T Kränzle B 230 T
Bekijk nieuw product →

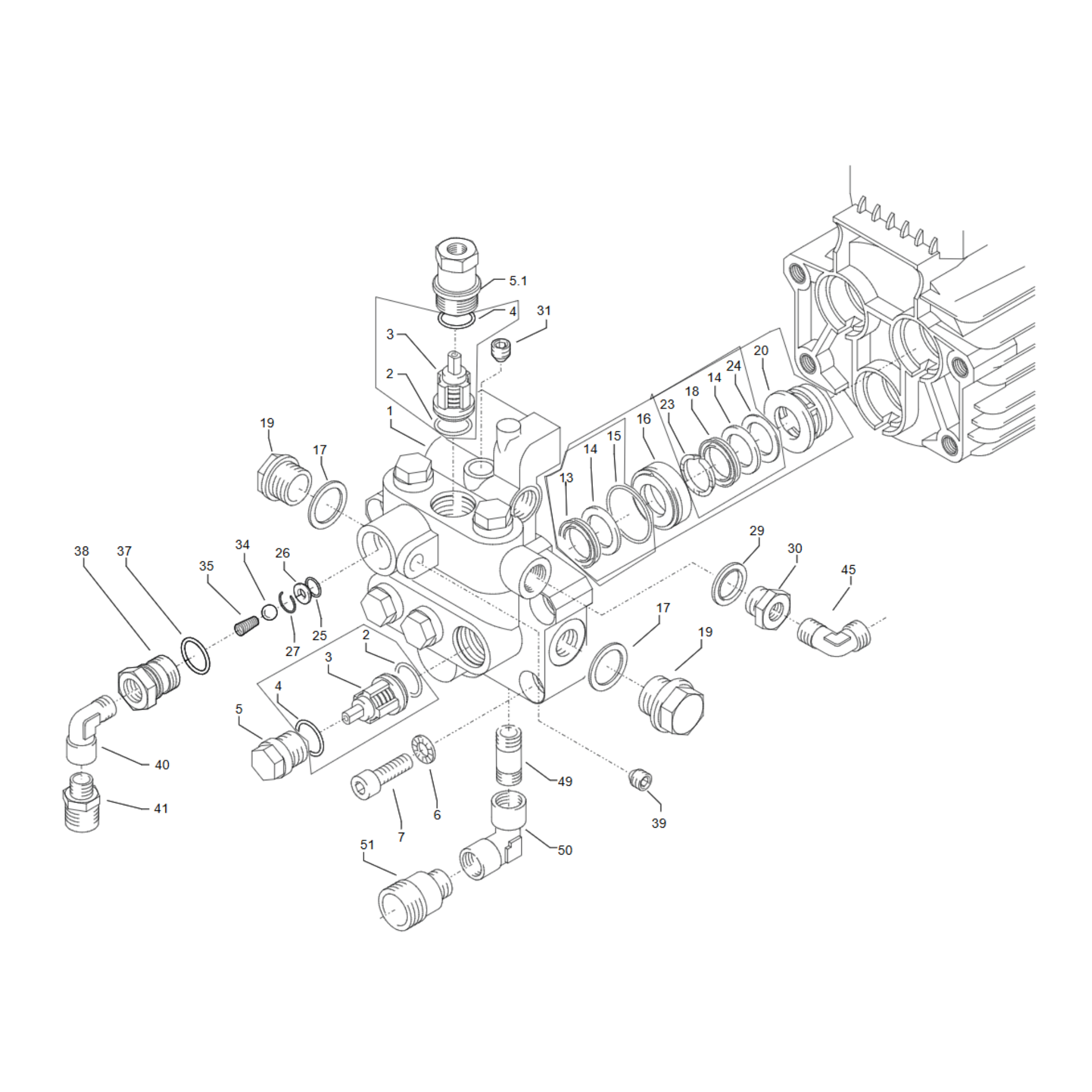

KranzleB230T_Ventielhuis 1 2 3 4 5 5 6 7 13 14 15 16 17 18 19 20 23 24 25 26 27 29 1/8" V" > 30 31 34 35 37 38 39 40 41 45 49 50 51

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle B 230 T
Kränzle B 230 T - Aandrijving
Tekening Kränzle B 230 T - Aandrijving
Kränzle B 230 T - Bypassysteem
Tekening Kränzle B 230 T - Bypassysteem
Kränzle B 230 T - Compleet toestel
Tekening Kränzle B 230 T - Compleet toestel
Kränzle B 230 T - Slanghaspel
Tekening Kränzle B 230 T - Slanghaspel
Kränzle B 230 T - Toerentalregeling
Tekening Kränzle B 230 T - Toerentalregeling

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40521.2 Kränzle 40521.2 - Ventielhuis AQ B230-240-270 T/2de ventielhuis dubbele quadro Kränzle 40521.2 - Ventielhuis AQ B230-240-270 T/2de ventielhuis dubbele quadro 1 st. €355,14 Op voorraad
2 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 6 st. €1,45 Op voorraad
3 42024 Kränzle 42024 - Klep (rood) AQ (ook in set) Kränzle 42024 - Klep (rood) AQ (ook in set) 6 st. €18,15 Op voorraad
4 42025 Kränzle 42025 - O-ring 21 x 2 MM Kränzle 42025 - O-ring 21 x 2 MM 6 st. €2,18 Op voorraad
5 42026 Kränzle 42026 - Ventielschroef + o-ring Kränzle 42026 - Ventielschroef + o-ring 5 st. €18,63 Op voorraad
5 42026.2 Kränzle 42026.2 - Ventielstop 1/4" V + o-ring Kränzle 42026.2 - Ventielstop 1/4" V + o-ring 1 st. €24,56 Op voorraad
6 40032 Kränzle 40032 - Zekerheids schijf Kränzle 40032 - Zekerheids schijf 4 st. €1,45 Op voorraad
7 40504 Kränzle 40504 - Bout imbus M 12 x 45 Kränzle 40504 - Bout imbus M 12 x 45 4 st. €3,15 Op voorraad
13 40023 Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) 3 st. €18,76 Op voorraad
14 40025.1 Kränzle 40025.1 - Teflonring (ook in set) Kränzle 40025.1 - Teflonring (ook in set) 6 st. €4,48 Op voorraad
15 40508 Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) 3 st. €4,36 Op voorraad
16 40509 Kränzle 40509 - Lekagering voor AQ pomp Kränzle 40509 - Lekagering voor AQ pomp 3 st. €14,76 Op voorraad
17 42033 Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") 2 st. €4,84 Op voorraad
18 40512 Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) 3 st. €18,76 Op voorraad
19 42032 Kränzle 42032 - Stop 1/2 Kränzle 42032 - Stop 1/2 2 st. €8,11 Op voorraad
20 40507 Kränzle 40507 - Drukhuls Kränzle 40507 - Drukhuls 3 st. €16,34 Op voorraad
23 40021 Kränzle 40021 - Drukring (ook in set) Kränzle 40021 - Drukring (ook in set) 3 st. €4,36 Op voorraad
24 40516 Kränzle 40516 - Tussenring 20 MM (ook in set) Kränzle 40516 - Tussenring 20 MM (ook in set) 3 st. €3,63 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
29 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
30 40242 Kränzle 40242 - Stop 3/8" M -> 1/8" V Kränzle 40242 - Stop 3/8" M -> 1/8" V 1 st. €6,41 Op voorraad
1/8" V" >
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
38 40248.1 Kränzle 40248.1 - Uitgangsstuk AQ 3/8" V (kogel) Kränzle 40248.1 - Uitgangsstuk AQ 3/8" V (kogel) 1 st. €18,03 Op voorraad
39 13385 Kränzle 13385 - Stop M 10 x 1 AG Kränzle 13385 - Stop M 10 x 1 AG 1 st. €2,30 Op voorraad
40 40256 Kränzle 40256 - Hoekverbinding 90� 3/8" V x 3/8" M (versterkt) Kränzle 40256 - Hoekverbinding 90� 3/8" V x 3/8" M (versterkt) 1 st. €16,58 Op voorraad
41 13365.2 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
45 44110.1 Kränzle 44110.1 - Elleboogverbinding Kränzle 44110.1 - Elleboogverbinding 1 st. €11,62 Op voorraad
49 41628 Kränzle 41628 - Afstandsbuis Kränzle 41628 - Afstandsbuis 1 st. €13,19 Op voorraad
50 44138 Kränzle 44138 - Elleboog 3/8" IG x 3/8" IG Kränzle 44138 - Elleboog 3/8" IG x 3/8" IG 1 st. €11,62 Op voorraad
51 41016 Kränzle 41016 - Slangaansluiting 3/8" man Kränzle 41016 - Slangaansluiting 3/8" man 1 st. €12,95 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle B 230 T. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle B-serie. Herkende SKU of modelcode: 62001.3. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle B 230 T? Ga dan naar het overzicht met alle tekeningen van Kränzle B 230 T.
