Kränzle B 270 T - Aandrijving

Kränzle > B-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers (benzinemotor)
SerieB-serie
ModelKränzle B 270 T
SKU62003.3
Product
Kränzle B 270 T Kränzle B 270 T
Bekijk nieuw product →

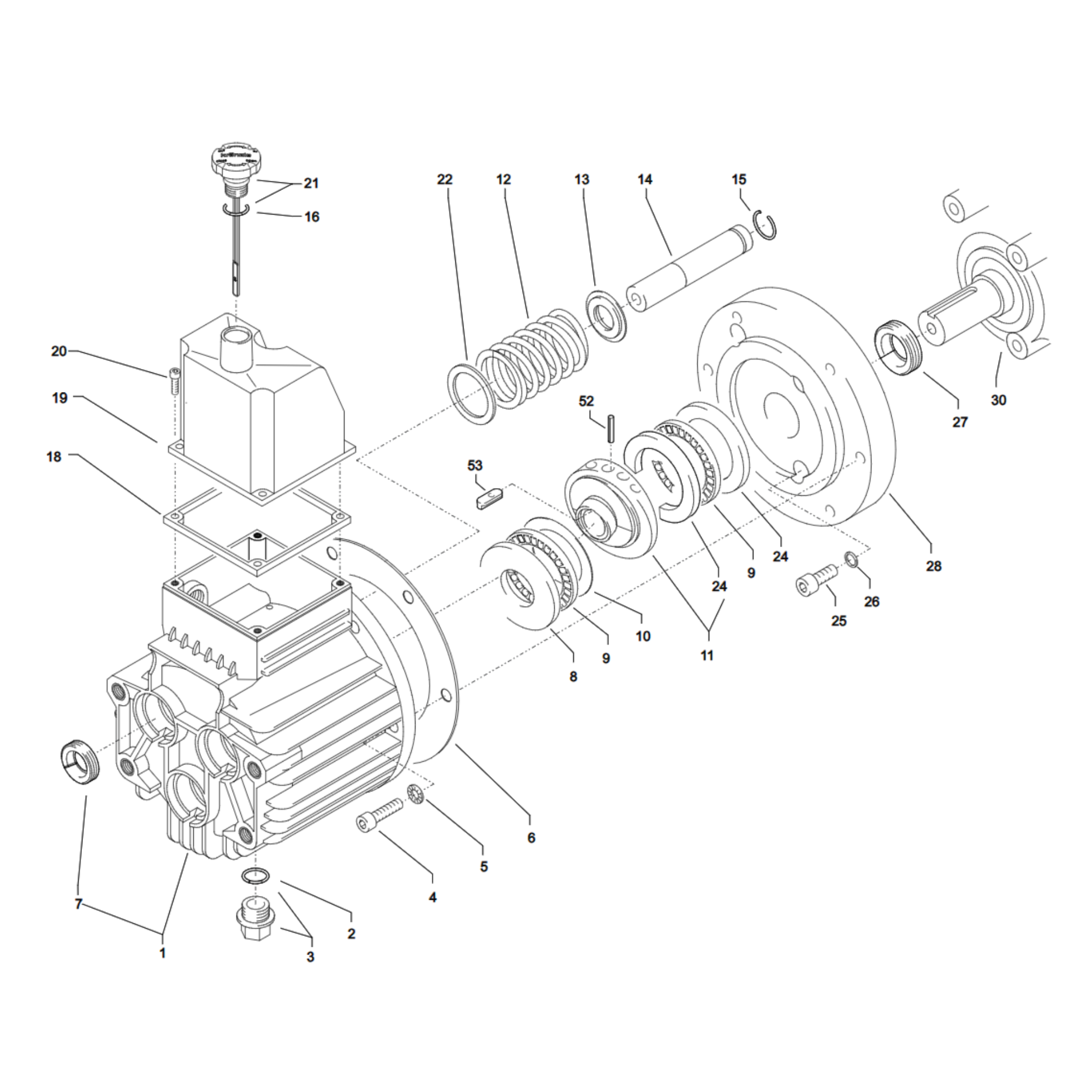

KranzleB270T_Aandrijving 1 2 3 4 5 6 7 8 9 9 10 12 13 14 16 18 19 20 21 22 24 24 25 26 27 28 30 52 53

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle B 270 T

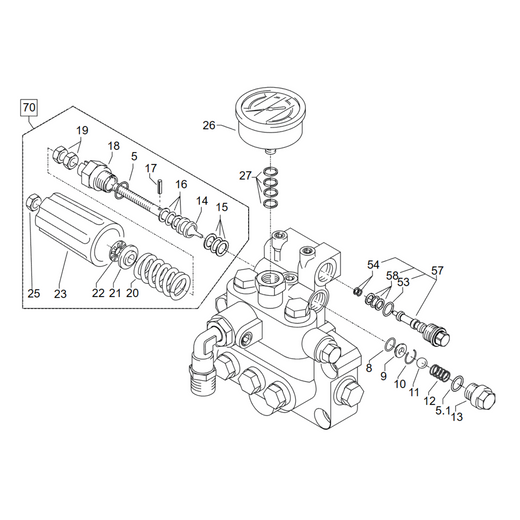

Kränzle B 270 T - Bypassysteem
Tekening Kränzle B 270 T - Bypassysteem

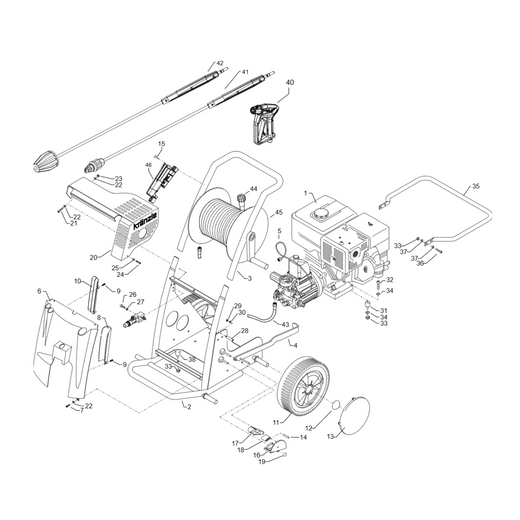

Kränzle B 270 T - Compleet toestel
Tekening Kränzle B 270 T - Compleet toestel

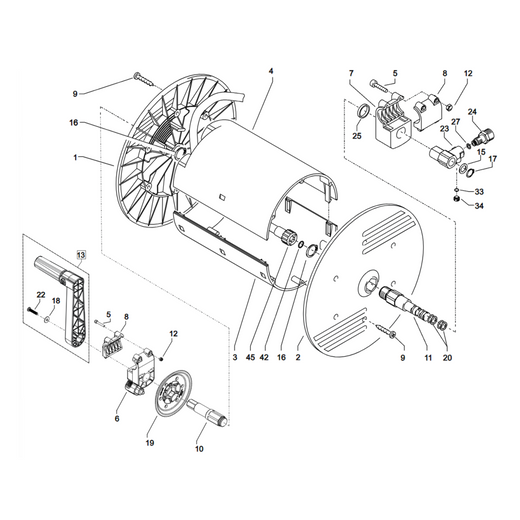

Kränzle B 270 T - Slanghaspel
Tekening Kränzle B 270 T - Slanghaspel

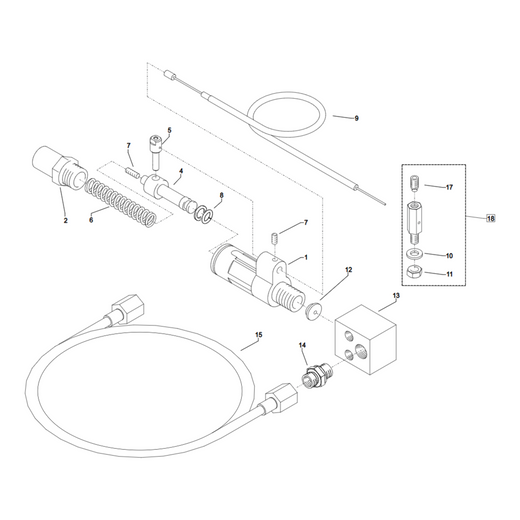

Kränzle B 270 T - Toerentalregeling
Tekening Kränzle B 270 T - Toerentalregeling

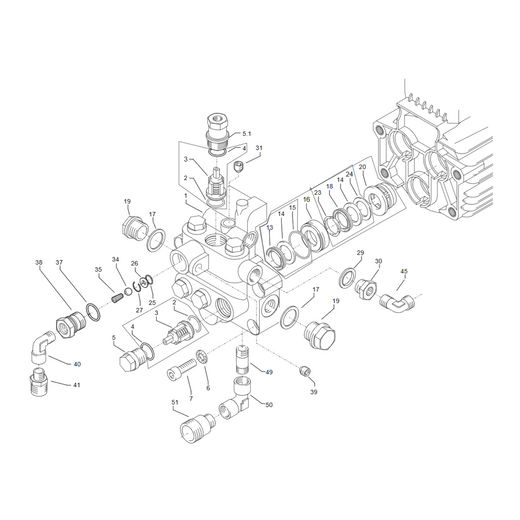

Kränzle B 270 T - Ventielhuis
Tekening Kränzle B 270 T - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40501 Kränzle 40501 - Oliecarter voor AQ pomp met dichtingen Kränzle 40501 - Oliecarter voor AQ pomp met dichtingen 1 st. €166,01 Op voorraad
2 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
3 42019 Kränzle 42019 - Stop Kränzle 42019 - Stop 1 st. €13,67 Op voorraad
4 40053 Kränzle 40053 - Schroef M8 x 25 Kränzle 40053 - Schroef M8 x 25 6 st. €2,18 Op voorraad
5 40054 Kränzle 40054 - Veiligheidsring Kränzle 40054 - Veiligheidsring 6 st. €1,69 Op voorraad
6 40035 Kränzle 40035 – Vlakdichting (EX 40511) Kränzle 40035 – Vlakdichting (EX 40511) 1 st. €7,99 Op voorraad
7 40044.1 Kränzle 40044.1 – Oliedichting 20 × 30 × 7 mm Kränzle 40044.1 – Oliedichting 20 × 30 × 7 mm 3 st. €10,04 Op voorraad
8 40043 Kränzle 40043 - Drukschijf (1 ST. in 40524) Kränzle 40043 - Drukschijf (1 ST. in 40524) 1 st. €87,24 Op voorraad
9 40040 Kränzle 40040 - Axiaallager (1 ST. in 40524) Kränzle 40040 - Axiaallager (1 ST. in 40524) 1 st. €66,91 Op voorraad
10 40041 Kränzle 40041 - Schijf Kränzle 40041 - Schijf 1 st. €11,62 Op voorraad
12 40506 Kränzle 40506 - Plunjerveer Kränzle 40506 - Plunjerveer 3 st. €11,62 Op voorraad
13 40510 Kränzle 40510 - Veerschijf Kränzle 40510 - Veerschijf 3 st. €6,29 Op voorraad
14 40505 Kränzle 40505 - Plunjer lang 20 MM met springring Kränzle 40505 - Plunjer lang 20 MM met springring 15 st. €66,91 Op voorraad
16 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
18 41019.3 Kränzle 41019.3 - Dichting deksel oliecarter Kränzle 41019.3 - Dichting deksel oliecarter 1 st. €6,41 Op voorraad
19 40518 Kränzle 40518 - Deksel oliecarter (Therm 895-1/1165-1 tot 45/2022) Kränzle 40518 - Deksel oliecarter (Therm 895-1/1165-1 tot 45/2022) 1 st. €16,94 Op voorraad
20 41019.4 Kränzle 41019.4 - Schroef M5 x 12 Kränzle 41019.4 - Schroef M5 x 12 4 st. €1,94 Op voorraad
21 42520 Kränzle 42520 - Oliepeil staaf (voor deksel 40518) Kränzle 42520 - Oliepeil staaf (voor deksel 40518) 1 st. €22,87 Op voorraad
22 40513 Kränzle 40513 - Veerdrukschijf Kränzle 40513 - Veerdrukschijf 3 st. €7,38 Op voorraad
24 40039 Kränzle 40039 - Schijf (1 ST. in 40524) Kränzle 40039 - Schijf (1 ST. in 40524) 2 st. €28,56 Op voorraad
25 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 4 st. €3,27 Op voorraad
26 41500 Kränzle 41500 - Koperdichting Kränzle 41500 - Koperdichting 4 st. €1,69 Op voorraad
27 40224 Kränzle 40224 - Oliedichting 30 x 42 x 7 Kränzle 40224 - Oliedichting 30 x 42 x 7 1 st. €22,87 Op voorraad
28 40223 Kränzle 40223 - Motor plaat B 16/220 (enkel benzine) Kränzle 40223 - Motor plaat B 16/220 (enkel benzine) 1 st. €166,62 Op voorraad
30 24026.1 - Honda motor 13PK 1800T/M GX390 1 st. €3.292,17 Op voorraad
52 14148.1 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
53 40222 Kränzle 40222 - Trap keil Kränzle 40222 - Trap keil 1 st. €10,04 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle B 270 T. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle B-serie. Herkende SKU of modelcode: 62003.3. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle B 270 T? Ga dan naar het overzicht met alle tekeningen van Kränzle B 270 T.
