Kränzle HD 10-122 TS - Bypassysteem

Kränzle > Draagbare machines > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 10-122 TS
SKU60008.0
Product
Kränzle HD 10-122 TS Kränzle HD 10-122 TS
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

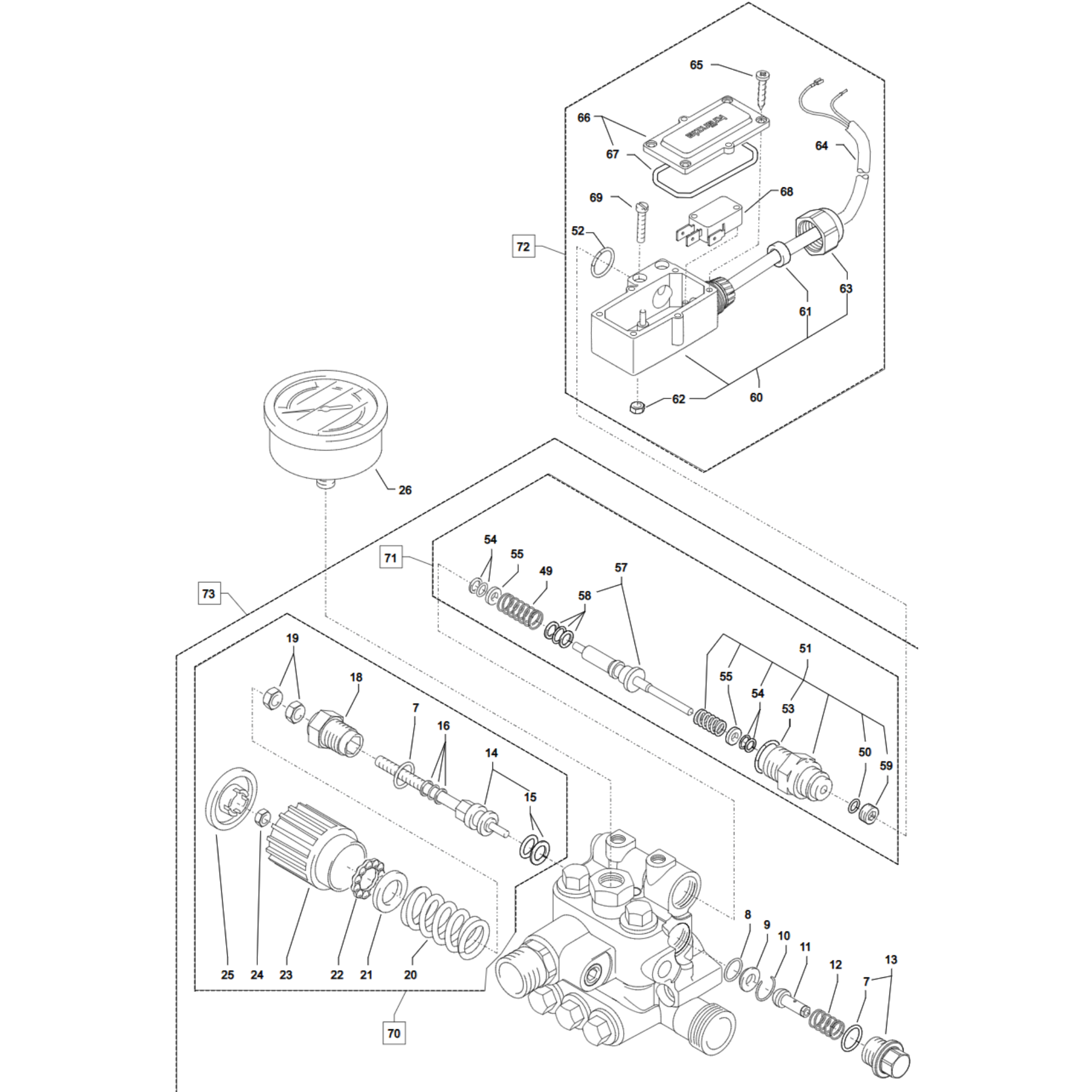

Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.

KranzleHD10122TS_Bypassysteem 7 8 9 10 11 12 13 14 15 16 18 19 20 21 22 23 24 25 26 49 50 51 52 53 54 55 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 10-122 TS

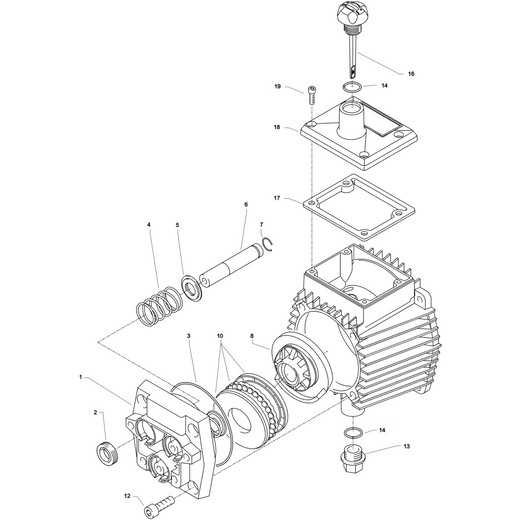

Kränzle HD 10-122 TS - Aandrijving
Tekening Kränzle HD 10-122 TS - Aandrijving

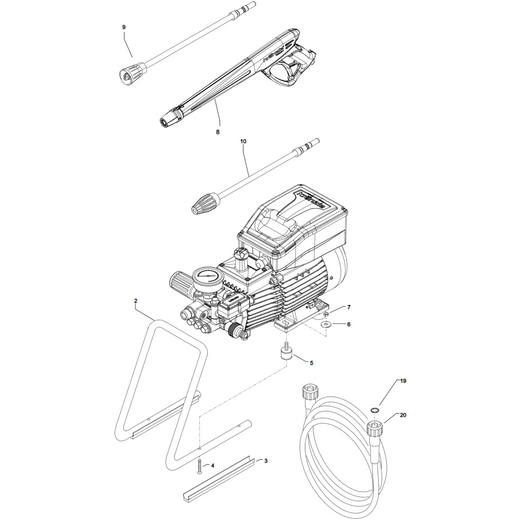

Kränzle HD 10-122 TS - Compleet toestel
Tekening Kränzle HD 10-122 TS - Compleet toestel

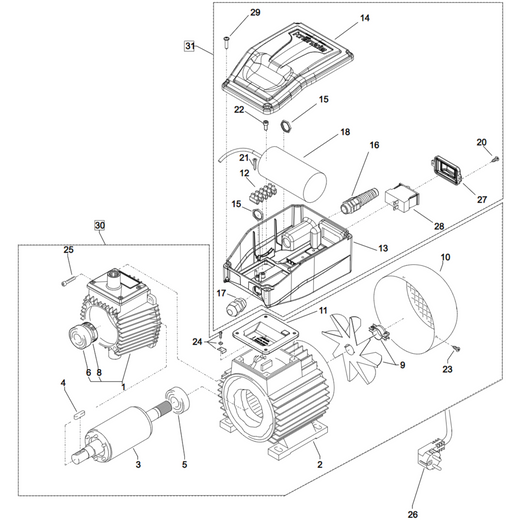

Kränzle HD 10-122 TS - Motor
Tekening Kränzle HD 10-122 TS - Motor

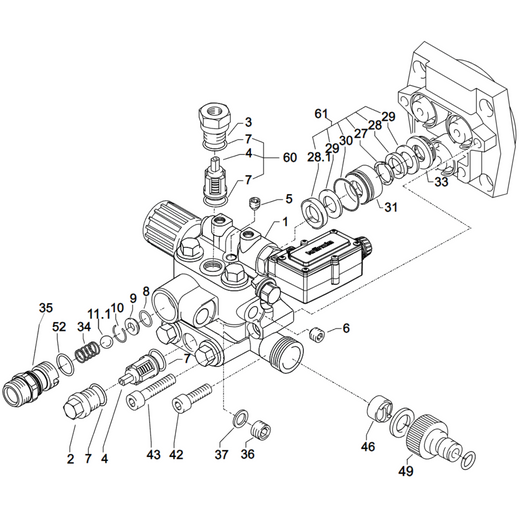

Kränzle HD 10-122 TS - Ventielhuis
Tekening Kränzle HD 10-122 TS - Ventielhuis

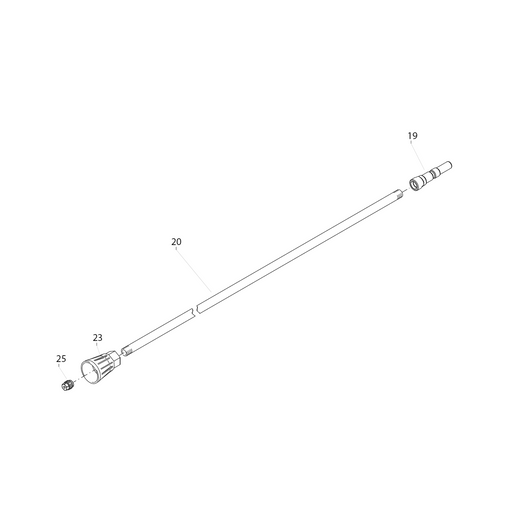

Kränzle HD 10-122 TS - Vlakstraallans
Tekening Kränzle HD 10-122 TS - Vlakstraallans

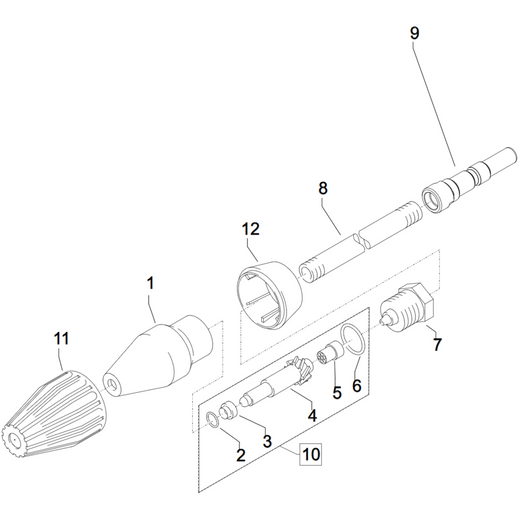

Kränzle HD 10-122 TS - Vuilfrees
Tekening Kränzle HD 10-122 TS - Vuilfrees

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
7 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 2 st. €1,57 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 49041.1 Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) 1 st. €26,02 Op voorraad
12 49042 Kränzle 49042 - Veer easy-start nieuw (ook in set) Kränzle 49042 - Veer easy-start nieuw (ook in set) 1 st. €0,85 Op voorraad
13 49043 Kränzle 49043 - Stop easy-start nieuw (ook in set) Kränzle 49043 - Stop easy-start nieuw (ook in set) 1 st. €7,38 Op voorraad
14 44532 Kränzle 44532 - Stuurstang met dichtingen KR 1150 T (ook in set) Kränzle 44532 - Stuurstang met dichtingen KR 1150 T (ook in set) 1 st. €31,94 Op voorraad
15 14123.1 Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) 1 st. €6,41 Op voorraad
16 14123.2 Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) 1 st. €6,41 Op voorraad
18 14130.1 Kränzle 14130.1 - Zuigergeleider 6MM (ook in set) Kränzle 14130.1 - Zuigergeleider 6MM (ook in set) 1 st. €10,77 Op voorraad
19 14127.1 Kränzle 14127.1 - Moer M6 (2 ST in set 42580) Kränzle 14127.1 - Moer M6 (2 ST in set 42580) 2 st. €1,94 Op voorraad
20 43046 Kränzle 43046 - Veer voor AZ pomp (ook in set) Kränzle 43046 - Veer voor AZ pomp (ook in set) 1 st. €7,50 Op voorraad
21 43047 Kränzle 43047 - Veerdrukschijf (ook in set) Kränzle 43047 - Veerdrukschijf (ook in set) 1 st. €4,24 Op voorraad
22 43048 Kränzle 43048 - Kogellager Kränzle 43048 - Kogellager 1 st. €5,45 Op voorraad
23 43049 Kränzle 43049 - Handwiel M6 voor AZ pomp (ook in set) Kränzle 43049 - Handwiel M6 voor AZ pomp (ook in set) 1 st. €8,35 Op voorraad
24 43010 Kränzle 43010 - Moer M 6 met SW 8 (ook in set) Kränzle 43010 - Moer M 6 met SW 8 (ook in set) 1 st. €1,45 Op voorraad
25 43050 - Kap voor handwiel AZ pomp (ook in set) 1 st. €2,18 Op voorraad
26 15039 Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) 1 st. €50,09 Op voorraad
49 40520 Kränzle 40520 - Drukveer (1 in 15009.3) Kränzle 40520 - Drukveer (1 in 15009.3) 1 st. €5,93 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15200 - Huis drukschakelaar KR 1151 (T) 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
62 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4 2 st. €1,21 Op voorraad
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 49023 - PVC-kabel 2 x 1,5 MM² (46 cm met klemmen) 1 st. €10,65 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
70 44532.1 Kränzle 44532.1 - Drukregelventiel KPL (rood) Kränzle 44532.1 - Drukregelventiel KPL (rood) 1 st. €72,12 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 44561 Kränzle 44561 - Drukschakelaar KPL KR1151 (zonder 15009.3) Kränzle 44561 - Drukschakelaar KPL KR1151 (zonder 15009.3) 1 st. €44,65 Op voorraad
73 44591.1 - Ventielhuis AZ KPL. HD 10/122 TS 1 st. €412,13 Op voorraad
74 49055 Kränzle 49055 - Repairkit drukregelventiel K1050 (oud)/XA/K1152 Kränzle 49055 - Repairkit drukregelventiel K1050 (oud)/XA/K1152 1 st. €65,46 Op voorraad

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van Bypassysteem voor Kränzle HD 10-122 TS. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Draagbare machines. Herkende SKU of modelcode: 60008.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Bypassysteem tekening bekijken, maar alle onderdelentekeningen voor Kränzle HD 10-122 TS? Ga dan naar het overzicht met alle tekeningen van Kränzle HD 10-122 TS.
