Kränzle HD 7/122 TS koudwater hogedrukreiniger - Ventielhuis

Kränzle > Draagbare machines > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 7/122 TS koudwater hogedrukreiniger
SKU60003.0
Product
Kränzle HD 7/122 TS koudwater hogedrukreiniger Kränzle HD 7/122 TS koudwater hogedrukreiniger
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

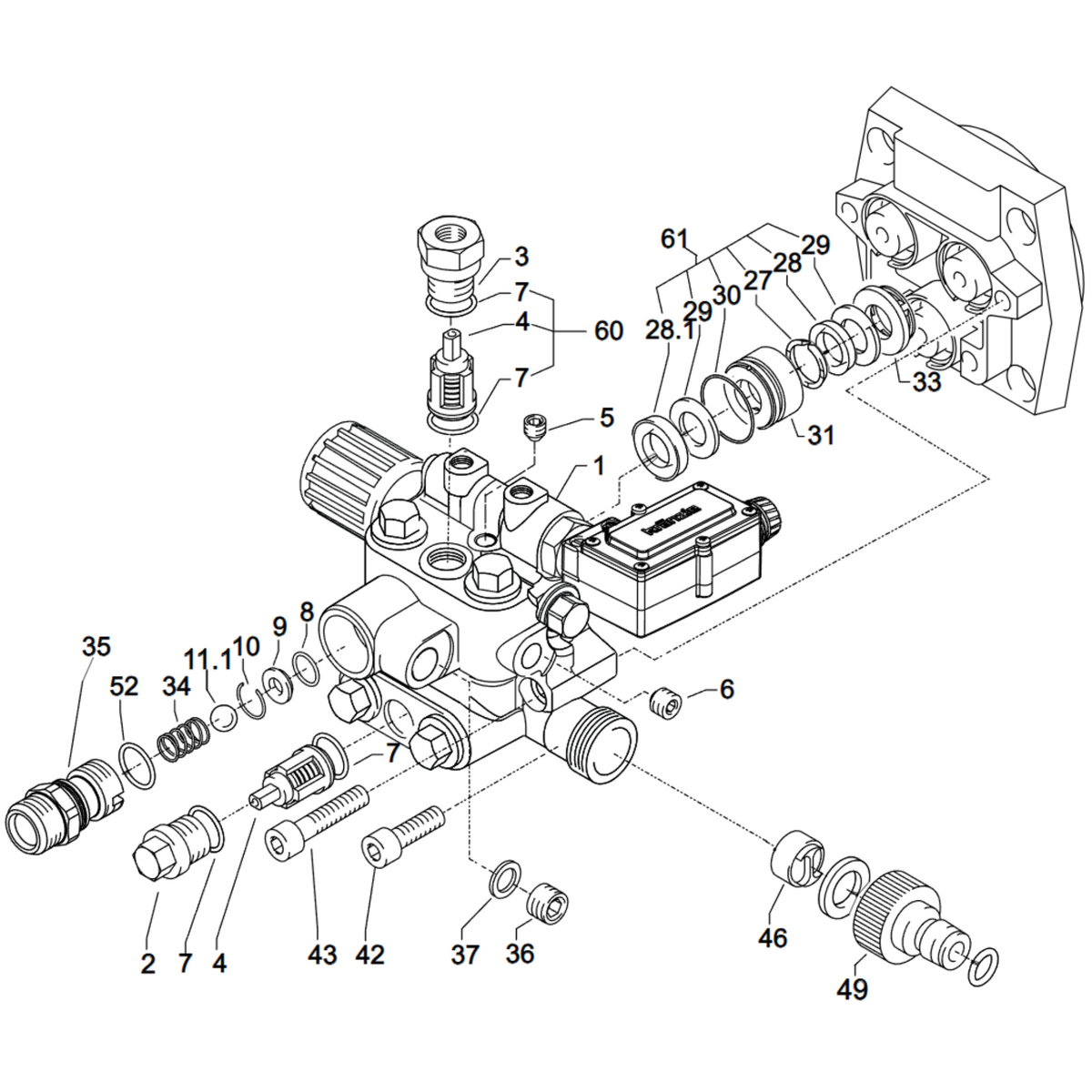

KranzleHD7122TSkoudwaterhogedrukreiniger_Ventielhuis 1 2 3 4 4 5 6 7 7 7 7 8 9 10 11 27 28 28 29 29 30 31 33 34 35 36 37 42 43 46 49 52 60 61 70

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 7/122 TS koudwater hogedrukreiniger
Kränzle HD 7/122 TS koudwater hogedrukreiniger - Aandrijving
Tekening Kränzle HD 7/122 TS koudwater hogedrukreiniger - Aandrijving
Kränzle HD 7/122 TS koudwater hogedrukreiniger - Bypassysteem
Tekening Kränzle HD 7/122 TS koudwater hogedrukreiniger - Bypassysteem
Kränzle HD 7/122 TS koudwater hogedrukreiniger - Compleet toestel
Tekening Kränzle HD 7/122 TS koudwater hogedrukreiniger - Compleet toestel
Kränzle HD 7/122 TS koudwater hogedrukreiniger - Motor
Tekening Kränzle HD 7/122 TS koudwater hogedrukreiniger - Motor

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 49026.2 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
2 41011 Kränzle 41011 - Ventielstop + schoef M 18 x 1,5 Kränzle 41011 - Ventielstop + schoef M 18 x 1,5 5 st. €6,29 Op voorraad
3 41011.1 Kränzle 41011.1 - Ventielstop R 1/4" vrouw Kränzle 41011.1 - Ventielstop R 1/4" vrouw 1 st. €7,50 Op voorraad
4 41612.1 Kränzle 41612.1 - Klep (groen) Kränzle 41612.1 - Klep (groen)
Afwijkend artikelnummer t.o.v. bronlijst
6 st. €7,50 Op voorraad
5 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 3 st. €3,63 Op voorraad
6 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
7 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 12 st. €1,57 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
27 41618 Kränzle 41618 - Drukring (ook in set) Kränzle 41618 - Drukring (ook in set) 3 st. €1,94 Op voorraad
28 41613 Kränzle 41613 - Manchet 14 x 24 x 5/2,5 (ook in set) Kränzle 41613 - Manchet 14 x 24 x 5/2,5 (ook in set) 3 st. €8,71 Op voorraad
28 41613.1 Kränzle 41613.1 - Manchet 14 x 24 x 5/2,5 (ook in set) Kränzle 41613.1 - Manchet 14 x 24 x 5/2,5 (ook in set) 3 st. €12,71 Op voorraad
29 41614 Kränzle 41614 - O-ring 14 x 24 MM Kränzle 41614 - O-ring 14 x 24 MM 6 st. €5,57 Op voorraad
30 49024 Kränzle 49024 - O-ring 24 x 2 MM Kränzle 49024 - O-ring 24 x 2 MM 3 st. €2,06 Op voorraad
31 49022 Kränzle 49022 - Lekagering Kränzle 49022 - Lekagering 3 st. €13,19 Op voorraad
33 43055 Kränzle 43055 - Messing dichting Kränzle 43055 - Messing dichting 3 st. €4,24 Op voorraad
34 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
35 40522.1 Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) 1 st. €20,45 Op voorraad
36 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
37 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 2 st. €2,42 Op voorraad
42 40053 Kränzle 40053 - Schroef M8 x 25 Kränzle 40053 - Schroef M8 x 25 2 st. €2,18 Op voorraad
43 41017 Kränzle 41017 - Schroef M8 x 45 Kränzle 41017 - Schroef M8 x 45 2 st. €3,63 Op voorraad
46 41046.2 Kränzle 41046.2 - Waterfilter ingang Kränzle 41046.2 - Waterfilter ingang 1 st. €3,03 Op voorraad
49 41047.4 Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR 1 st. €5,69 Op voorraad
52 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
60 41648.1 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
61 49053 Kränzle Repairkit manchetten 14 mm AZ-L Kränzle Repairkit manchetten 14 mm AZ-L 1 st. €103,33 Op voorraad
70 44532.1 Kränzle 44532.1 - Drukregelventiel KPL (rood) Kränzle 44532.1 - Drukregelventiel KPL (rood) 1 st. €72,12 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle HD 7/122 TS koudwater hogedrukreiniger. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Draagbare machines. Herkende SKU of modelcode: 60003.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle HD 7/122 TS koudwater hogedrukreiniger? Ga dan naar het overzicht met alle tekeningen van Kränzle HD 7/122 TS koudwater hogedrukreiniger.
