Kränzle HD 9/80 TS koudwater hogedrukreiniger - Aandrijving

Kränzle > Draagbare machines > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 9/80 TS koudwater hogedrukreiniger
SKU60013.0
Product
Kränzle HD 9/80 TS koudwater hogedrukreiniger Kränzle HD 9/80 TS koudwater hogedrukreiniger
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

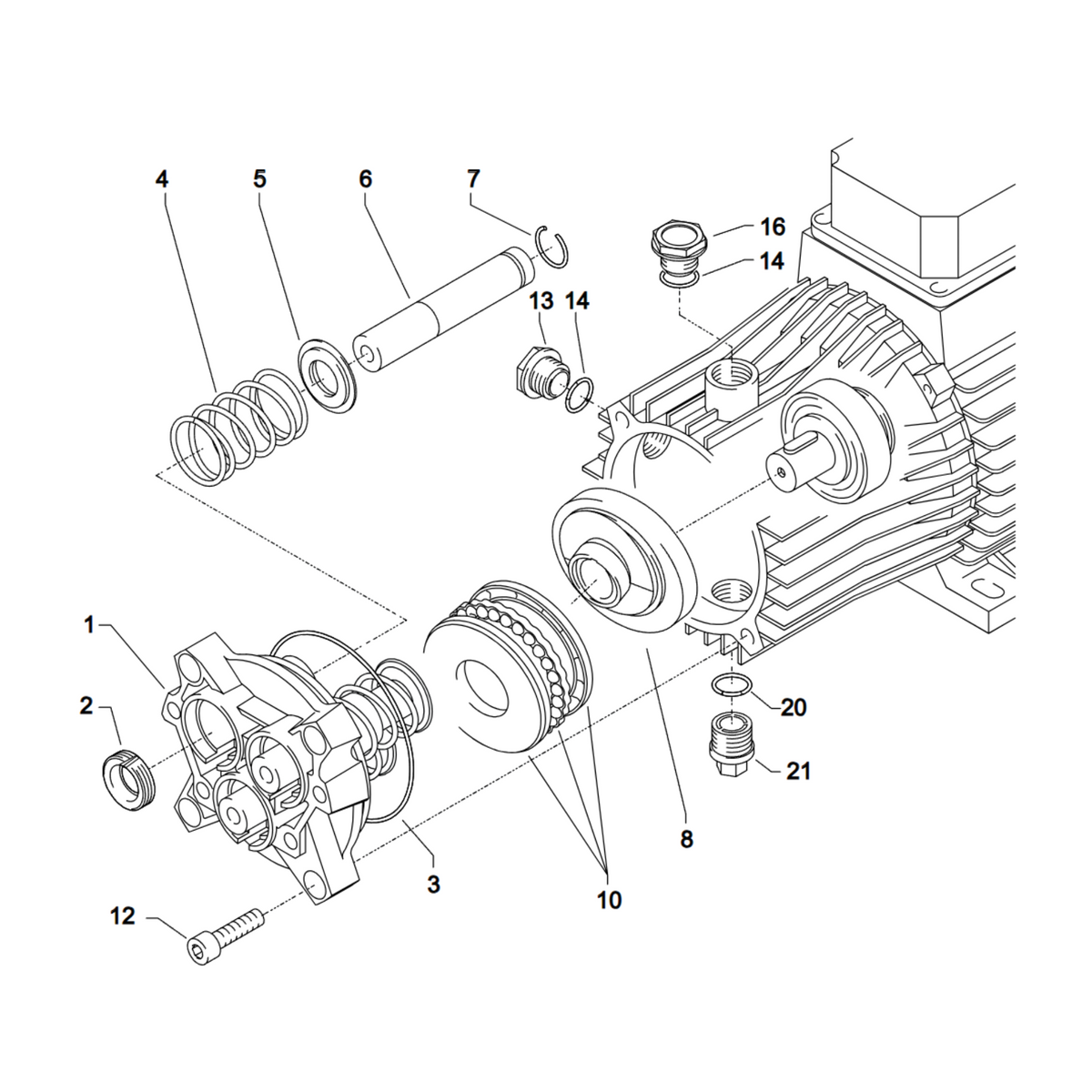

KranzleHD980TSkoudwaterhogedrukreiniger_Aandrijving 1 2 3 4 5 6 7 10 12 13 14 14 16 20 21

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 9/80 TS koudwater hogedrukreiniger
Kränzle HD 9/80 TS koudwater hogedrukreiniger - Bypassysteem
Tekening Kränzle HD 9/80 TS koudwater hogedrukreiniger - Bypassysteem
Kränzle HD 9/80 TS koudwater hogedrukreiniger - Compleet toestel
Tekening Kränzle HD 9/80 TS koudwater hogedrukreiniger - Compleet toestel

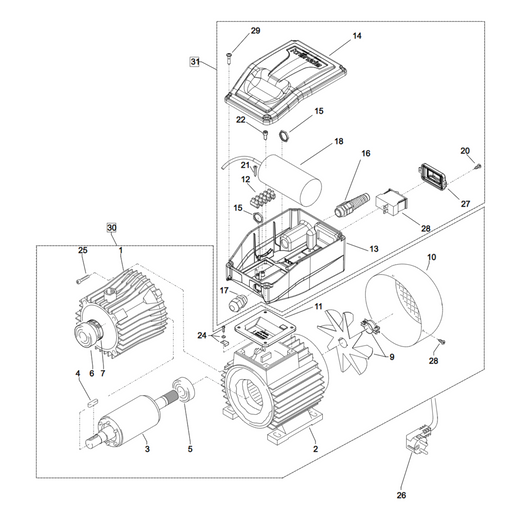

Kränzle HD 9/80 TS koudwater hogedrukreiniger - Motor
Tekening Kränzle HD 9/80 TS koudwater hogedrukreiniger - Motor
Kränzle HD 9/80 TS koudwater hogedrukreiniger - Ventielhuis
Tekening Kränzle HD 9/80 TS koudwater hogedrukreiniger - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 41020.2 Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen 1 st. €135,64 Op voorraad
2 41031 Kränzle 41031 – Oliedichting 18 × 28 × 7 mm Kränzle 41031 – Oliedichting 18 × 28 × 7 mm 3 st. €8,23 Op voorraad
3 41021.1 Kränzle 41021.1 - O-ring 88 x 2 MM Kränzle 41021.1 - O-ring 88 x 2 MM 1 st. €7,50 Op voorraad
4 41033 Kränzle 41033 - Plunjerveer Kränzle 41033 - Plunjerveer 3 st. €8,35 Op voorraad
5 41034 Kränzle 41034 - Veerdrukschijf Kränzle 41034 - Veerdrukschijf 3 st. €3,27 Op voorraad
6 41032.1 Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring 3 st. €53,12 Op voorraad
7 41035 Kränzle 41035 - Springring 18 MM (niet gebruiken) Kränzle 41035 - Springring 18 MM (niet gebruiken) 1 st. €1,45 Op voorraad
10 43486 Kränzle 43486 - Axiaallager kit AP Kränzle 43486 - Axiaallager kit AP 1 st. €79,13 Op voorraad
12 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 4 st. €3,27 Op voorraad
13 42018.1 Kränzle 42018.1 - Olie kijk glas M18 x 1,5 + o-ring Kränzle 42018.1 - Olie kijk glas M18 x 1,5 + o-ring 1 st. €8,35 Op voorraad
14 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 2 st. €1,69 Op voorraad
16 43437 Kränzle 43437 - Deksel oliecarter zonder ontluchting + o-ring Kränzle 43437 - Deksel oliecarter zonder ontluchting + o-ring 1 st. €9,92 Op voorraad
20 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
21 48020 Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring 1 st. €11,62 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle HD 9/80 TS koudwater hogedrukreiniger. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Draagbare machines. Herkende SKU of modelcode: 60013.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle HD 9/80 TS koudwater hogedrukreiniger? Ga dan naar het overzicht met alle tekeningen van Kränzle HD 9/80 TS koudwater hogedrukreiniger.
