Kränzle K1050 TS - Bypassysteem

Kränzle > 1050 serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
Serie1050 serie
ModelKränzle K1050 TS
SKU49505.1
Product
Kränzle K1050 TS Kränzle K1050 TS
Bekijk nieuw product →
KranzleK1050TS_Bypassysteem 7 7 8 9 10 11 12 13 14 15 16 18 20 21 49 50 51 52 53 54 54 55 55 57 58 59 60 61 62 63 64 65 66 67 68 69 71 72 73 74 74

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K1050 TS
Kränzle K1050 TS - Aandrijving
Tekening Kränzle K1050 TS - Aandrijving
Kränzle K1050 TS - Compleet toestel
Tekening Kränzle K1050 TS - Compleet toestel
Kränzle K1050 TS - Motor
Tekening Kränzle K1050 TS - Motor
Kränzle K1050 TS - Ventielhuis
Tekening Kränzle K1050 TS - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
7 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 2 st. €1,57 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 49041.1 Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) 1 st. €26,02 Op voorraad
12 49042 Kränzle 49042 - Veer easy-start nieuw (ook in set) Kränzle 49042 - Veer easy-start nieuw (ook in set) 1 st. €0,85 Op voorraad
13 49043 Kränzle 49043 - Stop easy-start nieuw (ook in set) Kränzle 49043 - Stop easy-start nieuw (ook in set) 1 st. €7,38 Op voorraad
14 49243.1 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
15 14123.1 Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) 1 st. €6,41 Op voorraad
16 14123.2 Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) 1 st. €6,41 Op voorraad
18 14130.1 Kränzle 14130.1 - Zuigergeleider 6MM (ook in set) Kränzle 14130.1 - Zuigergeleider 6MM (ook in set) 1 st. €10,77 Op voorraad
20 43046 Kränzle 43046 - Veer voor AZ pomp (ook in set) Kränzle 43046 - Veer voor AZ pomp (ook in set) 1 st. €7,50 Op voorraad
21 49243.0 Kränzle 49243.0 - Veerdrukschijf K1050 Kränzle 49243.0 - Veerdrukschijf K1050 1 st. €7,38 Op voorraad
49 40520 Kränzle 40520 - Drukveer (1 in 15009.3) Kränzle 40520 - Drukveer (1 in 15009.3) 1 st. €5,93 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
62 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4 2 st. €1,21 Op voorraad
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 49023 - PVC-kabel 2 x 1,5 MM² (46 cm met klemmen) 1 st. €10,65 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 49054 Kränzle 49054 - Drukschakelaar K1152 TST (elektrisch) (41300.6 voor K1050) Kränzle 49054 - Drukschakelaar K1152 TST (elektrisch) (41300.6 voor K1050) 1 st. €44,65 Op voorraad
73 49152.1 Kränzle 49152.1 - Ventielhuis KPL. K1050P/1050TS Kränzle 49152.1 - Ventielhuis KPL. K1050P/1050TS 1 st. €402,57 Op voorraad
74 49244.0 Kränzle 49244.0 - Repairkit drukregelventiel K1050 (nieuw) Kränzle 49244.0 - Repairkit drukregelventiel K1050 (nieuw) 1 st. €29,77 Op voorraad

Onderdelen op deze Bypassysteem tekening

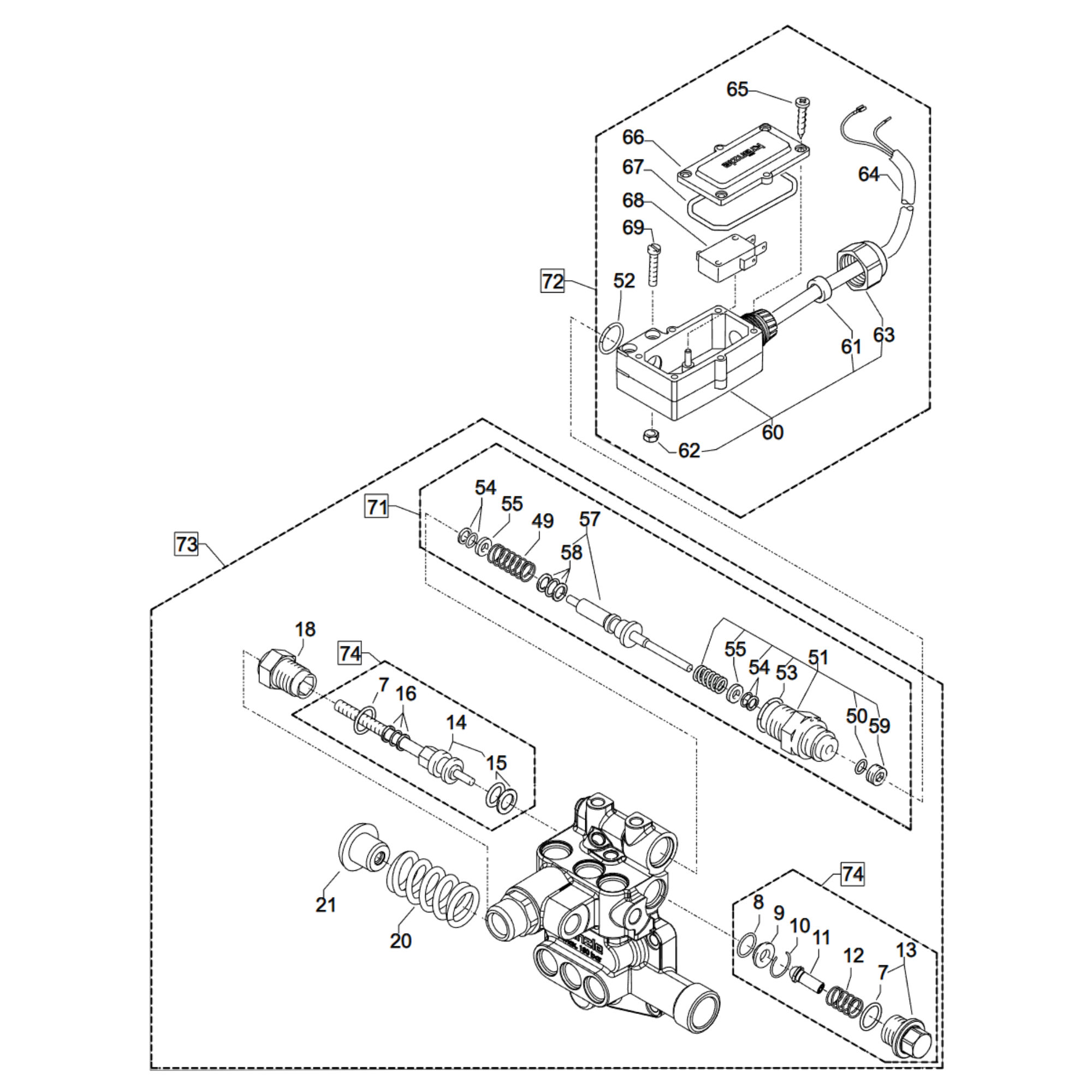

Op deze pagina vind je de onderdelen van Bypassysteem voor Kränzle K1050 TS. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle 1050 serie. Herkende SKU of modelcode: 49505.1. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Bypassysteem tekening bekijken, maar alle onderdelentekeningen voor Kränzle K1050 TS? Ga dan naar het overzicht met alle tekeningen van Kränzle K1050 TS.
