Kränzle Quadro 1000 TST - Ventielhuis

Kränzle > Quadro-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieQuadro-serie
ModelKränzle Quadro 1000 TST
SKU61209.0
Product
Kränzle Quadro 1000 TST Kränzle Quadro 1000 TST
Bekijk nieuw product →

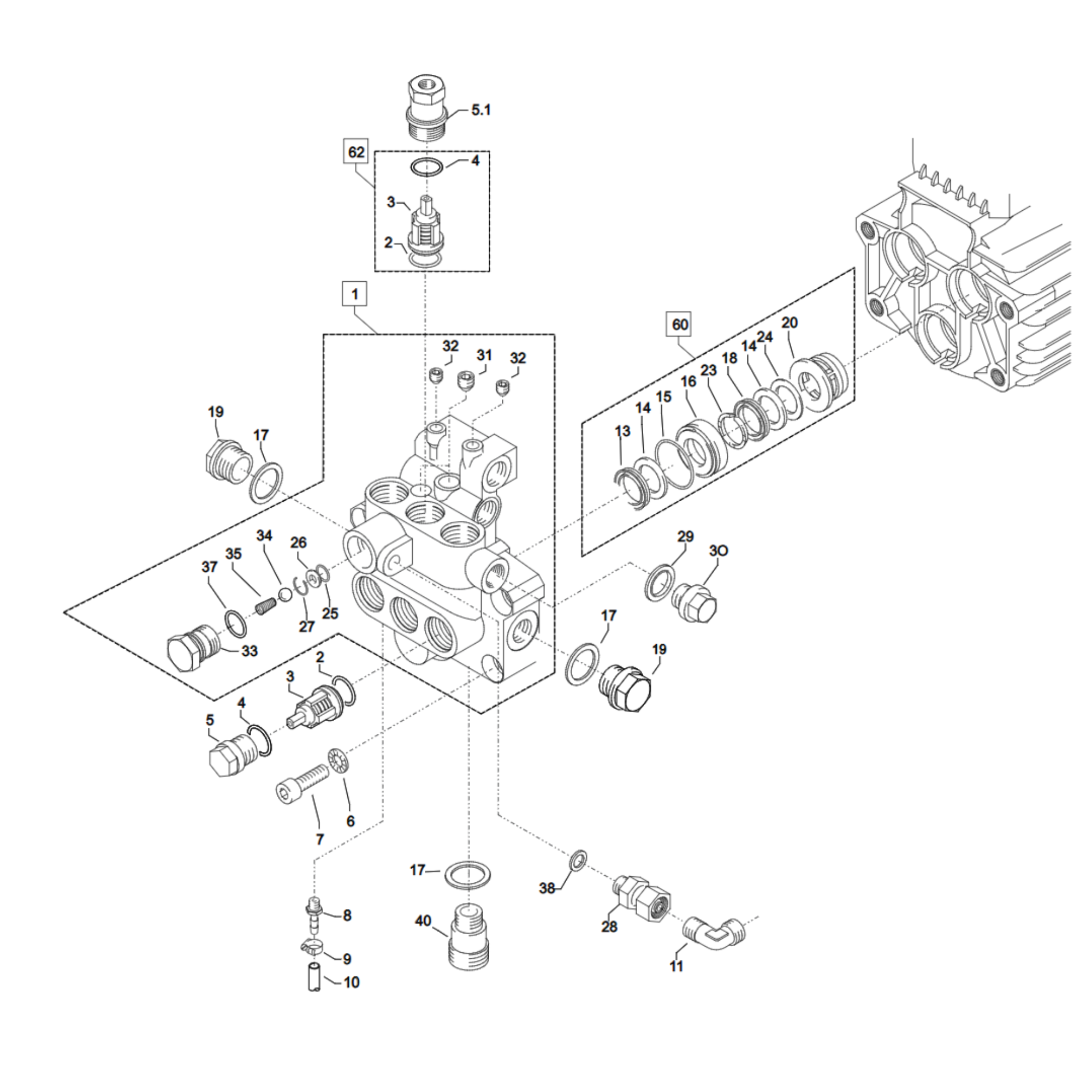

KranzleQuadro1000TST_Ventielhuis 1 2 3 4 5 5 6 7 8 9 10 11 13 14 15 16 17 18 19 20 23 24 25 26 27 28 29 30 31 32 33 34 35 37 38 40 60 61 62

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Quadro 1000 TST
Kränzle Quadro 1000 TST - Aandrijving
Tekening Kränzle Quadro 1000 TST - Aandrijving
Kränzle Quadro 1000 TST - Bypassysteem
Tekening Kränzle Quadro 1000 TST - Bypassysteem
Kränzle Quadro 1000 TST - Compleet toestel
Tekening Kränzle Quadro 1000 TST - Compleet toestel
Kränzle Quadro 1000 TST - Motor
Tekening Kränzle Quadro 1000 TST - Motor
Kränzle Quadro 1000 TST - Rem
Tekening Kränzle Quadro 1000 TST - Rem
Kränzle Quadro 1000 TST - Slanghaspel
Tekening Kränzle Quadro 1000 TST - Slanghaspel
Kränzle Quadro 1000 TST - Wateringang
Tekening Kränzle Quadro 1000 TST - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40503.5 Kränzle 40503.5 - Ventielhuis AQ quadro 800-1000-1200 TST Kränzle 40503.5 - Ventielhuis AQ quadro 800-1000-1200 TST 1 st. €355,14 Op voorraad
2 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 6 st. €1,45 Op voorraad
3 42024 Kränzle 42024 - Klep (rood) AQ (ook in set) Kränzle 42024 - Klep (rood) AQ (ook in set) 6 st. €18,15 Op voorraad
4 42025 Kränzle 42025 - O-ring 21 x 2 MM Kränzle 42025 - O-ring 21 x 2 MM 6 st. €2,18 Op voorraad
5 42026 Kränzle 42026 - Ventielschroef + o-ring Kränzle 42026 - Ventielschroef + o-ring 5 st. €18,63 Op voorraad
5 42026.2 Kränzle 42026.2 - Ventielstop 1/4" V + o-ring Kränzle 42026.2 - Ventielstop 1/4" V + o-ring 1 st. €24,56 Op voorraad
6 40032 Kränzle 40032 - Zekerheids schijf Kränzle 40032 - Zekerheids schijf 4 st. €1,45 Op voorraad
7 40504 Kränzle 40504 - Bout imbus M 12 x 45 Kränzle 40504 - Bout imbus M 12 x 45 4 st. €3,15 Op voorraad
8 42634 Kränzle 42634 - Slangpilaar 3/8" x 6 Kränzle 42634 - Slangpilaar 3/8" x 6 1 st. €8,11 Op voorraad
9 44054.5 - Spanband (8-12) 1 st. €4,48 Op voorraad
10 42621 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
11 42630 Kränzle 42630 - Elleboog Kränzle 42630 - Elleboog 1 st. €11,25 Op voorraad
13 40023 Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) 3 st. €18,76 Op voorraad
14 40025.1 Kränzle 40025.1 - Teflonring (ook in set) Kränzle 40025.1 - Teflonring (ook in set) 6 st. €4,48 Op voorraad
15 40508 Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) 3 st. €4,36 Op voorraad
16 40509 Kränzle 40509 - Lekagering voor AQ pomp Kränzle 40509 - Lekagering voor AQ pomp 3 st. €14,76 Op voorraad
17 42033 Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") 2 st. €4,84 Op voorraad
18 40512 Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) 3 st. €18,76 Op voorraad
19 42032 Kränzle 42032 - Stop 1/2 Kränzle 42032 - Stop 1/2 2 st. €8,11 Op voorraad
20 40507 Kränzle 40507 - Drukhuls Kränzle 40507 - Drukhuls 3 st. €16,34 Op voorraad
23 40021 Kränzle 40021 - Drukring (ook in set) Kränzle 40021 - Drukring (ook in set) 3 st. €4,36 Op voorraad
24 40516 Kränzle 40516 - Tussenring 20 MM (ook in set) Kränzle 40516 - Tussenring 20 MM (ook in set) 3 st. €3,63 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
28 44215 Kränzle 44215 - Koppeling 1/4" M x M18 LM (ventilhuis therm) Kränzle 44215 - Koppeling 1/4" M x M18 LM (ventilhuis therm) 1 st. €7,50 Op voorraad
29 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
30 40018 Kränzle 40018 - Stop messing 3/8" (met kraag) Kränzle 40018 - Stop messing 3/8" (met kraag) 1 st. €4,84 Op voorraad
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 2 st. €3,63 Op voorraad
32 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
33 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
38 12387 Kränzle 12387 - Koper ring 13,7 x 20,0 x 1,5 Kränzle 12387 - Koper ring 13,7 x 20,0 x 1,5 1 st. €4,24 Op voorraad
40 41016 Kränzle 41016 - Slangaansluiting 3/8" man Kränzle 41016 - Slangaansluiting 3/8" man 1 st. €12,95 Op voorraad
60 40065.1 Repairkit Kränzle manchetten 20mm AQ met messing onderdelen (40065.1) Repairkit Kränzle manchetten 20mm AQ met messing onderdelen (40065.1) 1 st. €163,83 Op voorraad
61 40517 Repairkit manchetten 20mm AQ Pomp Repairkit manchetten 20mm AQ Pomp 1 st. €109,51 Op voorraad
62 40062.1 Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) 1 st. €108,90 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle Quadro 1000 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Quadro-serie. Herkende SKU of modelcode: 61209.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle Quadro 1000 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Quadro 1000 TST.
