Kränzle Therm C 15/150 - Brandstoftoevoer

Kränzle > Therm C serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm C serie
ModelKränzle Therm C 15/150
SKU62835.0
Product
Kränzle Therm C 15/150 Kränzle Therm C 15/150
Bekijk nieuw product →

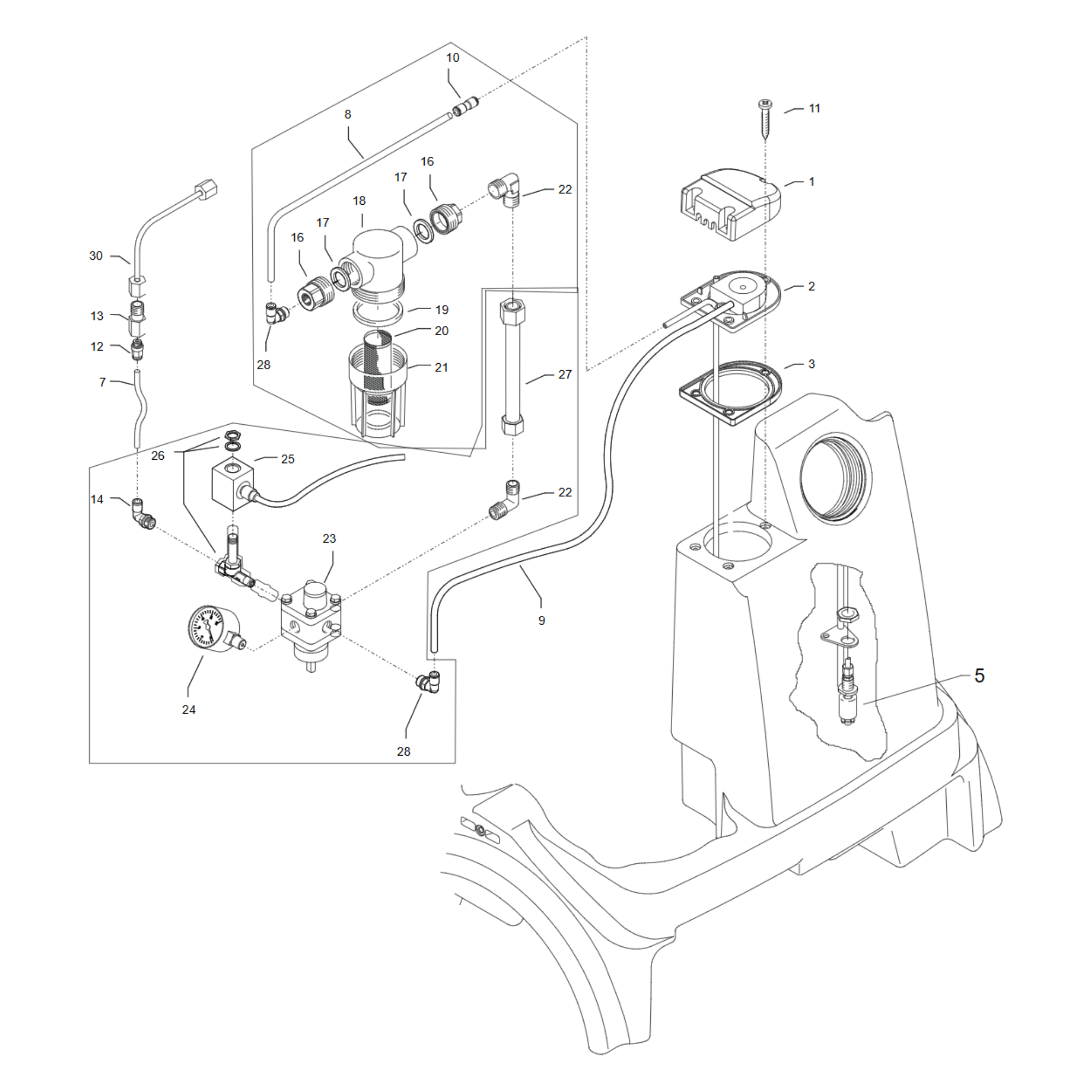

KranzleThermC15150_Brandstoftoevoer 1 2 3 5 7 8 9 10 11 12 13 14 16 16 17 17 18 19 20 21 22 22 23 24 25 26 27 28 28 30

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm C 15/150
Kränzle Therm C 15/150 - Aandrijving
Tekening Kränzle Therm C 15/150 - Aandrijving
Kränzle Therm C 15/150 - Aansluitkast
Tekening Kränzle Therm C 15/150 - Aansluitkast
Kränzle Therm C 15/150 - Branderkamer
Tekening Kränzle Therm C 15/150 - Branderkamer
Kränzle Therm C 15/150 - Brandertechnieken
Tekening Kränzle Therm C 15/150 - Brandertechnieken
Kränzle Therm C 15/150 - Bypassysteem
Tekening Kränzle Therm C 15/150 - Bypassysteem
Kränzle Therm C 15/150 - Compleet toestel
Tekening Kränzle Therm C 15/150 - Compleet toestel
Kränzle Therm C 15/150 - Elektrokast
Tekening Kränzle Therm C 15/150 - Elektrokast
Kränzle Therm C 15/150 - Motor
Tekening Kränzle Therm C 15/150 - Motor
Kränzle Therm C 15/150 - Slanghaspel
Tekening Kränzle Therm C 15/150 - Slanghaspel
Kränzle Therm C 15/150 - Veiligheidsventiel
Tekening Kränzle Therm C 15/150 - Veiligheidsventiel
Kränzle Therm C 15/150 - Ventielhuis
Tekening Kränzle Therm C 15/150 - Ventielhuis
Kränzle Therm C 15/150 - Wateringang
Tekening Kränzle Therm C 15/150 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 44011 Kränzle 44011 - Deksel Kränzle 44011 - Deksel 1 st. €9,92 Op voorraad
2 44842 Kränzle 44842 - Brandstofleiding met flens therm C Kränzle 44842 - Brandstofleiding met flens therm C 1 st. €50,09 Op voorraad
3 44012 Kränzle 44012 - Rubberdichting Kränzle 44012 - Rubberdichting 1 st. €9,92 Op voorraad
5 44014 Kränzle 44014 - Vlotter schakelaar brandstof Kränzle 44014 - Vlotter schakelaar brandstof 1 st. €68,12 Op voorraad
7 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 1 st. €5,32 Op voorraad
8 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 1 st. €5,32 Op voorraad
9 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 2 st. €5,32 Op voorraad
10 44404 Kränzle 44404 - Verbindingsklem brandstofleiding DN6 Kränzle 44404 - Verbindingsklem brandstofleiding DN6 1 st. €6,90 Op voorraad
11 41414.1 Kränzle 41414.1 - Schroef Kränzle 41414.1 - Schroef 3 st. €1,09 Op voorraad
12 44407 Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M 1 st. €16,58 Op voorraad
13 44372 Kränzle 44372 - Nippel 1/8" V x 6L Kränzle 44372 - Nippel 1/8" V x 6L 1 st. €11,62 Op voorraad
14 44408 Kränzle 44408 - Steekbocht brandstofleiding DN6 x 1/8" M Kränzle 44408 - Steekbocht brandstofleiding DN6 x 1/8" M 1 st. €19,12 Op voorraad
16 44214 Kränzle 44214 - Aansluitstuk brandstoffilter Kränzle 44214 - Aansluitstuk brandstoffilter 2 st. €8,11 Op voorraad
17 41047.1 Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) 2 st. €4,60 Op voorraad
18 13301 Kränzle 13301 - Filterlichaam voor waterfilter (filterbeker (13302) of kop (13301) ???? altijd navragen !!!!) Kränzle 13301 - Filterlichaam voor waterfilter (filterbeker (13302) of kop (13301) ???? altijd navragen !!!!) 1 st. €12,95 Op voorraad
19 13303 Kränzle 13303 - Kunststofdichting 3/4" voor waterfilter (o-ring 40 x 3,5) Kränzle 13303 - Kunststofdichting 3/4" voor waterfilter (o-ring 40 x 3,5) 1 st. €4,84 Op voorraad
20 44213 Filterelement 44213 - Filterelement brander (brandstoffilter) Filterelement 44213 - Filterelement brander (brandstoffilter) 1 st. €12,34 Op voorraad
21 13302 Kränzle 13302 - Filterbeker voor waterfilter (incl. o-ring) Kränzle 13302 - Filterbeker voor waterfilter (incl. o-ring) 1 st. €15,25 Op voorraad
22 40121.1 Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM 2 st. €13,43 Op voorraad
23 44852 Kränzle 44852 - Brandstofpomp therm C (blauw dekseltje) Kränzle 44852 - Brandstofpomp therm C (blauw dekseltje) 1 st. €126,93 Op voorraad
24 44082 Kränzle 44082 - Brandstofmanometer 1/8 AG Kränzle 44082 - Brandstofmanometer 1/8 AG 1 st. €28,68 Op voorraad
25 44892 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
26 44251 Kränzle 44251 - Magneetventiel brandstofpomp SP Kränzle 44251 - Magneetventiel brandstofpomp SP 1 st. €52,76 Op voorraad
27 44084 Kränzle 44084 - Buis brandstoffilter > brandstofpomp Kränzle 44084 - Buis brandstoffilter > brandstofpomp 1 st. €9,92 Op voorraad
28 44405 Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M 1 st. €19,12 Op voorraad
30 44845.1 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen

Onderdelen op deze Brandstoftoevoer tekening

Op deze pagina vind je de onderdelen van Brandstoftoevoer voor Kränzle Therm C 15/150. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Therm C serie. Herkende SKU of modelcode: 62835.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Brandstoftoevoer tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm C 15/150? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm C 15/150.
