Hogedruk nozzle kiezen: tabel, sproeihoek en aansluiting

De juiste hogedruk nozzle kies je op drie zaken: waterdebiet, werkdruk en aansluiting. Daarna kies je de sproeihoek voor je klus. Een nozzle die op je lans past, is dus niet automatisch de juiste maat voor je machine.

Hieronder vind je een nozzle tabel, praktische voorbeelden en links naar losse sproeiers en complete lansen. Wil je meteen laten controleren wat past? Stuur ons je machinemodel en de code op je bestaande sproeier.

Welke hogedruk nozzle heb je nodig? Begin met deze drie controles

1. Debiet: hoeveel liter per minuut levert je machine? Deel liter per uur door 60.
2. Werkdruk: gebruik de druk tijdens het spuiten, niet de maximale toegestane druk op de verpakking.
3. Aansluiting: controleer de schroefdraad van de nozzlehouder. Bij een complete lans controleer je ook de koppeling aan het pistool.

Vervang je een versleten originele nozzle en was je tevreden over het resultaat? De bestaande code en de onderdelentekening zijn het beste vertrekpunt. Wil je bewust met een andere druk of straal werken, dan bekijken we de nieuwe combinatie.

Nozzlecode lezen: sproeihoek en doorlaat zijn verschillende keuzes

Bij veel vlakstraalnozzles betekent 2504: een sproeihoek van 25° en nominale nozzlemaat 04. Bij 25045 is de hoek eveneens 25°, maar de maat 045. Die maatcode is geen diameter in millimeters. Controleer bij een ander merk steeds hoe de fabrikant zijn code opbouwt.

Een 15° en 25° nozzle met dezelfde nominale maat hebben ongeveer dezelfde waterdoorlaat. De hoek verandert vooral de verdeling van de straal: smaller is gerichter; breder verdeelt de werking over meer oppervlak.

Nozzle tabel: waterdebiet bij verschillende werkdrukken

Zo lees je de tabel: zoek je werkdruk bovenaan en kijk welk debiet in l/min het dichtst bij je machine ligt. De maat staat links. Zit je tussen twee maten, kies dan niet blind de kleinste: gebruik de fabrieksspecificatie of laat de keuze afstemmen.

Op een telefoon kun je de tabel naar links en rechts schuiven. Alle waarden zijn berekende richtwaarden voor één nozzle.

Berekening op basis van de gebruikelijke nominale nozzlemaat: het debiet in US gallons/min bij 4.000 psi, omgerekend naar bar en l/min en afgerond op één decimaal. Zie de standaard nozzleformule van Cat Pumps. Dit is geen productspecifieke Lechler- of Kränzle-fabriekstabel. Fabrikanttabellen, toleranties en drukverlies in slang en koppelingen kunnen verschillen.

Twee voorbeelden: normale reiniging en spoelen met lagere druk

Een machine met 11 l/min bij 140 bar komt rekenkundig rond nominale maat 4,1 uit. In de tabel ligt dat tussen 04 en 045. De oorspronkelijke sproeiercode en de beschikbare maten helpen om de juiste uitvoering te bepalen; alleen de merknaam van je machine is onvoldoende.

Wil je met dezelfde circa 11 l/min rond 100 bar spoelen, dan komt de berekende maat rond 4,8 uit. Je hebt dus een grotere doorlaat nodig, niet een kleinere. Dat kan spoelvolume behouden bij lagere druk, mits de machine en drukregeling daarvoor geschikt zijn. Laat ons die keuze controleren voordat je een andere maat bestelt.

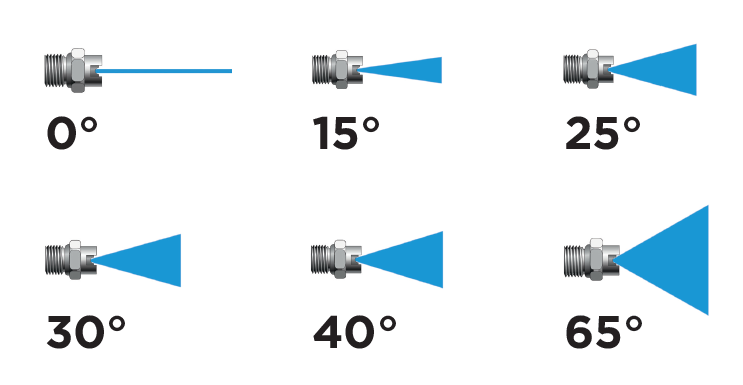

Welke sproeihoek kies je voor jouw klus?

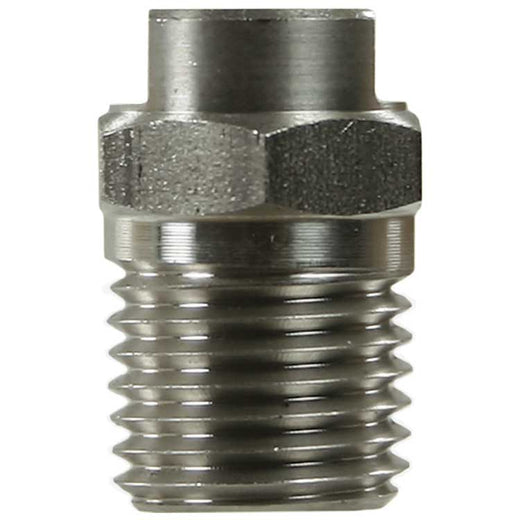

• 25° vlakstraal: een praktische vertrekkeuze voor algemene was- en spoeltaken. Bekijk de Lechler MEG 25° nozzles.
• 15° vlakstraal: een gerichtere straal voor geschikte, hardere oppervlakken en plaatselijk werk. Bekijk de Lechler MEG 15° nozzles.
• 40° of breder: kan nuttig zijn voor breed spoelen, afhankelijk van nozzle, druk, afstand en ondergrond.
• Puntstraal of vuilfrees: voor specifieke hardnekkige vervuiling op oppervlakken die de impact aankunnen. Niet gebruiken op autolak.

Een brede sproeihoek maakt een straal niet automatisch onschadelijk. Bij lak, voegen, coatings of verweerde oppervlakken blijven druk, afstand en toestand van de ondergrond bepalend. Voor een wasopstelling lees je ook auto wassen met de juiste hogedrukreiniger en toebehoren.

Past een losse nozzle op jouw lans?

De hierboven gelinkte MEG-nozzles hebben 1/4-inch NPT buitendraad. Controleer of je nozzlehouder precies die draad vraagt. 1/4-inch NPT, 1/4-inch BSP en 1/8-inch zijn niet zomaar uitwisselbaar.

D12/KW is de snelkoppeling van een complete lans of accessoire, niet de schroefdraad van de losse nozzle. Wil je liever een complete opbouw? Bekijk de korte vlakstraallans met KW-koppeling en nozzlekeuze of het overzicht lansen en pistolen. Geef je machinegegevens mee zodat de gemonteerde nozzle kan worden afgestemd.

Een terrasreiniger met twee nozzles: deel het debiet

De tabel geldt per nozzle. Bij twee gelijke nozzles die samen 20 l/min verwerken, reken je met ongeveer 10 l/min per nozzle, niet 20 l/min voor elk. Ook sproeihoek, montagepositie en rotatie moeten passen bij de oppervlaktereiniger. Lees welke terrasreiniger bij je hogedrukreiniger past of laat de complete set controleren.

Drukverlies of een vreemd straalbeeld: moet je de nozzle vervangen?

Een uitgesleten nozzle kan drukverlies veroorzaken; een verstopping of beschadiging kan het straalbeeld veranderen. Controleer daarnaast wateraanvoer, filter en slang voordat je de pomp als oorzaak aanwijst. Maak de machine drukloos en volg de handleiding bij onderhoud. Een nozzle-opening uitboren of met hard gereedschap vergroten verandert de maat.

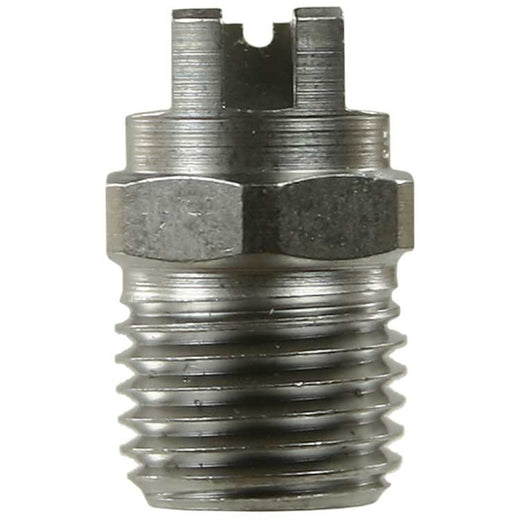

Voor meer gerichte reinigingswerking kun je ook de PMEG 25° uitvoeringen vergelijken. Ook daar moeten maat, aansluiting en toepassing kloppen; een ander straalontwerp vervangt de maatkeuze niet.

Laat je nozzle kiezen op machine én toepassing

Stuur ons het merk en model, debiet, werkdruk, bestaande nozzlecode en een foto van de houder. Vertel ook wat je wilt reinigen en of het om een losse lans of oppervlaktereiniger gaat. Vraag nozzleadvies aan Hogedruktechnieken Du Bois of bekijk alle nozzles, vuilfrezen en nozzlehouders.
