Kränzle K 1050 TST - Slanghaspel

Kränzle > 1050 serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
Serie1050 serie
ModelKränzle K 1050 TST
SKU49510.1
Product
Kränzle K 1050 TST Kränzle K 1050 TST
Bekijk nieuw product →

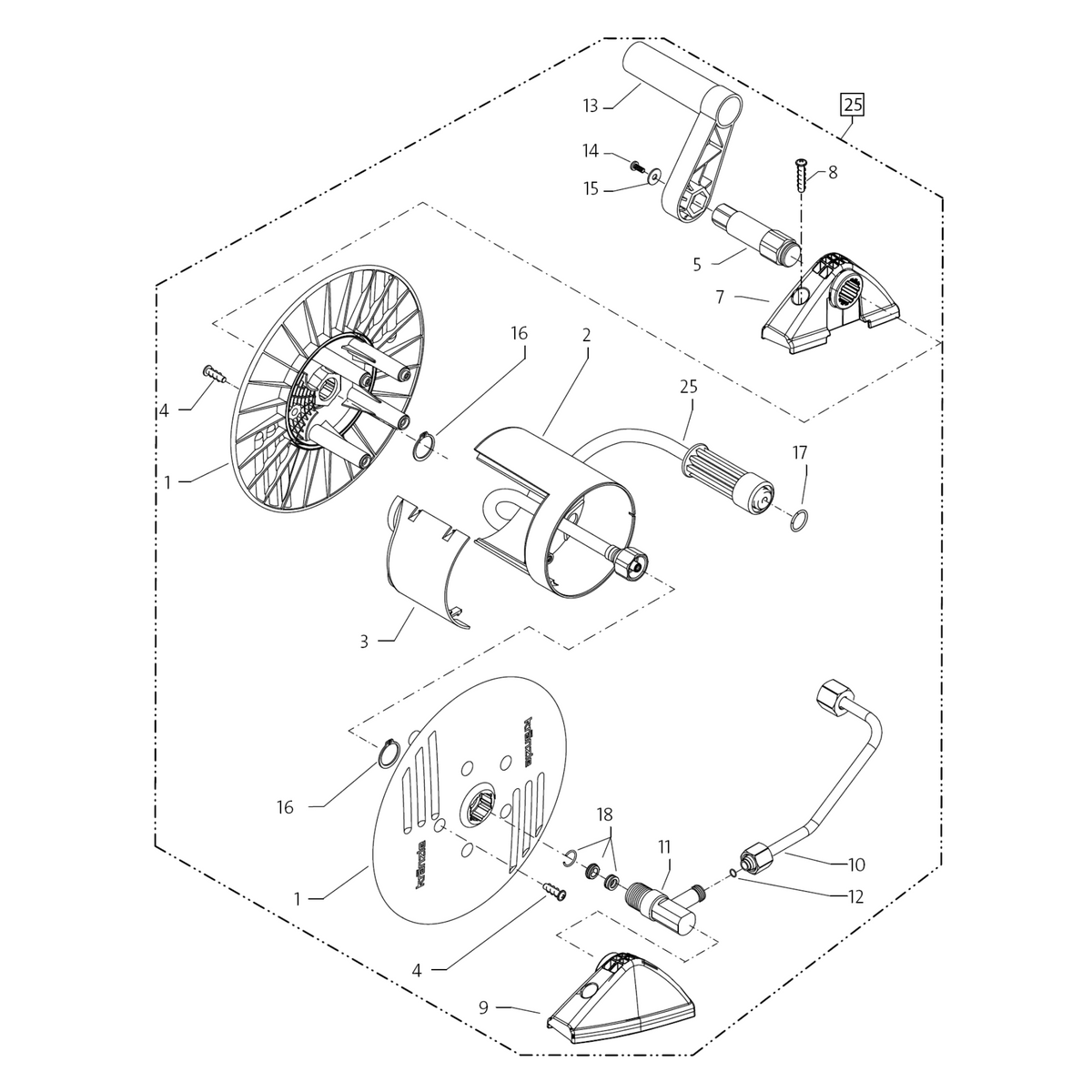

KranzleK1050TST_Slanghaspel 1 1 2 3 4 4 5 7 8 9 10 11 12 13 14 15 16 16 17 18 19 25

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 1050 TST
Kränzle K 1050 TST - Aandrijving
Tekening Kränzle K 1050 TST - Aandrijving
Kränzle K 1050 TST - Bypassysteem
Tekening Kränzle K 1050 TST - Bypassysteem
Kränzle K 1050 TST - Compleet toestel
Tekening Kränzle K 1050 TST - Compleet toestel
Kränzle K 1050 TST - Motor
Tekening Kränzle K 1050 TST - Motor
Kränzle K 1050 TST - Ventielhuis
Tekening Kränzle K 1050 TST - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 48101 Kränzle 48101 - Schijf oproller K1050/XA/K2000 Kränzle 48101 - Schijf oproller K1050/XA/K2000 2 st. €34,12 Op voorraad
2 48102 Kränzle 48102 - Trommel onderdeel K1050/XA/K2000 Kränzle 48102 - Trommel onderdeel K1050/XA/K2000 1 st. €21,78 Op voorraad
3 40162 Kränzle 40162 - Koppelingbeschermer Kränzle 40162 - Koppelingbeschermer 1 st. €20,69 Op voorraad
4 43018 Kränzle 43018 - Kunststofschroef 4,8 x 20 MM Kränzle 43018 - Kunststofschroef 4,8 x 20 MM 5 st. €1,69 Op voorraad
5 481041 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
7 49117 Kränzle 49117 - Lager blok links K1050 Kränzle 49117 - Lager blok links K1050 1 st. €8,47 Op voorraad
8 43423 Kränzle 43423 - Schroef 6,0 x 30 MM Kränzle 43423 - Schroef 6,0 x 30 MM 4 st. €1,45 Op voorraad
9 49118 Kränzle 49118 - Lager blok rechts K1050 Kränzle 49118 - Lager blok rechts K1050 1 st. €8,47 Op voorraad
10 49402 Kränzle 49402 - Verbindingsbuis pompkop-oproller K1050TST (vanaf bc) Kränzle 49402 - Verbindingsbuis pompkop-oproller K1050TST (vanaf bc) 1 st. €26,62 Op voorraad
11 49122 Kränzle 49122 - Doorvoeras K1050TST/XA/K2000 Kränzle 49122 - Doorvoeras K1050TST/XA/K2000 1 st. €33,88 Op voorraad
12 40177 Kränzle 40177 - O-ring 6 x 0,8 Kränzle 40177 - O-ring 6 x 0,8 2 st. €1,69 Op voorraad
13 48108 Kränzle 48108 – Handvat oproller (inklapbaar) Kränzle 48108 – Handvat oproller (inklapbaar) 1 st. €28,56 Op voorraad
14 40536 Kränzle 40536 - Schroef M5 x 14 Kränzle 40536 - Schroef M5 x 14 1 st. €1,69 Op voorraad
15 50152 - Onderlegschijf 5,3 1 st. €1,69 Op voorraad
16 40117 Kränzle 40117 - Circlips 22MM Kränzle 40117 - Circlips 22MM 2 st. €1,69 Op voorraad
17 13273 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
18 134101 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
19 49116 - Kranzle HD slang 12 M DN 6 (K1050 TST/XA) 1 st. €126,20 Op voorraad
25 49151 Kränzle 49151 - Oproller KPL. K1050 TST (met slang) Kränzle 49151 - Oproller KPL. K1050 TST (met slang) 1 st. €332,99 Op voorraad

Onderdelen op deze Slanghaspel tekening

Op deze pagina vind je de onderdelen van Slanghaspel voor Kränzle K 1050 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle 1050 serie. Herkende SKU of modelcode: 49510.1. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Slanghaspel tekening bekijken, maar alle onderdelentekeningen voor Kränzle K 1050 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle K 1050 TST.
