Kränzle K 1050 TST - Ventielhuis

Kränzle > 1050 serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
Serie1050 serie
ModelKränzle K 1050 TST
SKU49510.1
Product
Kränzle K 1050 TST Kränzle K 1050 TST
Bekijk nieuw product →
KranzleK1050TST_Ventielhuis 1 2 2 3 3 4 4 5 5 5 6 8 9 10 11 12 13 13 14 15 16 16 17 18 34 35 35 40 52 60 60 61 62

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 1050 TST
Kränzle K 1050 TST - Aandrijving
Tekening Kränzle K 1050 TST - Aandrijving
Kränzle K 1050 TST - Bypassysteem
Tekening Kränzle K 1050 TST - Bypassysteem
Kränzle K 1050 TST - Compleet toestel
Tekening Kränzle K 1050 TST - Compleet toestel
Kränzle K 1050 TST - Motor
Tekening Kränzle K 1050 TST - Motor
Kränzle K 1050 TST - Slanghaspel
Tekening Kränzle K 1050 TST - Slanghaspel

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 49401 - Ventielhuis K1050 1 st. €174,85 Op voorraad
2 43066 - Klep + stop junior/K1050 6 st. €12,83 Op voorraad
3 43068 Kränzle 43068 - O-ring 10 x 2 MM Kränzle 43068 - O-ring 10 x 2 MM 6 st. €1,45 Op voorraad
4 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 6 st. €1,57 Op voorraad
5 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 4 st. €3,63 Op voorraad
6 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 3 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
12 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 3 st. €2,42 Op voorraad
13 41042 Kränzle 41042 - Nippel 1/4" M x M14 Kränzle 41042 - Nippel 1/4" M x M14 1 st. €9,92 Op voorraad
13 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
14 49206 Kränzle 49206 - Lekkagering K1050 Kränzle 49206 - Lekkagering K1050 3 st. €10,65 Op voorraad
15 49205 Kränzle 49205 - Afstandsring K1050 Kränzle 49205 - Afstandsring K1050 3 st. €2,78 Op voorraad
16 49226 Kränzle 49226 - Manchet 12 x 20 x 5,2 (K1050) Kränzle 49226 - Manchet 12 x 20 x 5,2 (K1050) 3 st. €3,03 Op voorraad
16 43075 Kränzle 43075 - Manchet junior Kränzle 43075 - Manchet junior 3 st. €10,53 Op voorraad
17 49225 Kränzle 49225 - O-ring 22 x 2 MM Kränzle 49225 - O-ring 22 x 2 MM 3 st. €2,06 Op voorraad
18 49227 Kränzle 49227 - Bout M6 x 80 MM Kränzle 49227 - Bout M6 x 80 MM 4 st. €3,15 Op voorraad
34 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 4 st. €2,18 Op voorraad
35 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
35 40522.1 Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) 1 st. €20,45 Op voorraad
40 13311 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
52 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
60 43096.1 Kränzle 43096.1 - Repairkit kleppen (K1050) Kränzle 43096.1 - Repairkit kleppen (K1050) 1 st. €95,95 Op voorraad
61 49242 Kränzle 49242 - Repairkit manchetten 12MM (K1050) Kränzle 49242 - Repairkit manchetten 12MM (K1050) 1 st. €75,02 Op voorraad
62 44566 Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) 1 st. €16,94 Op voorraad

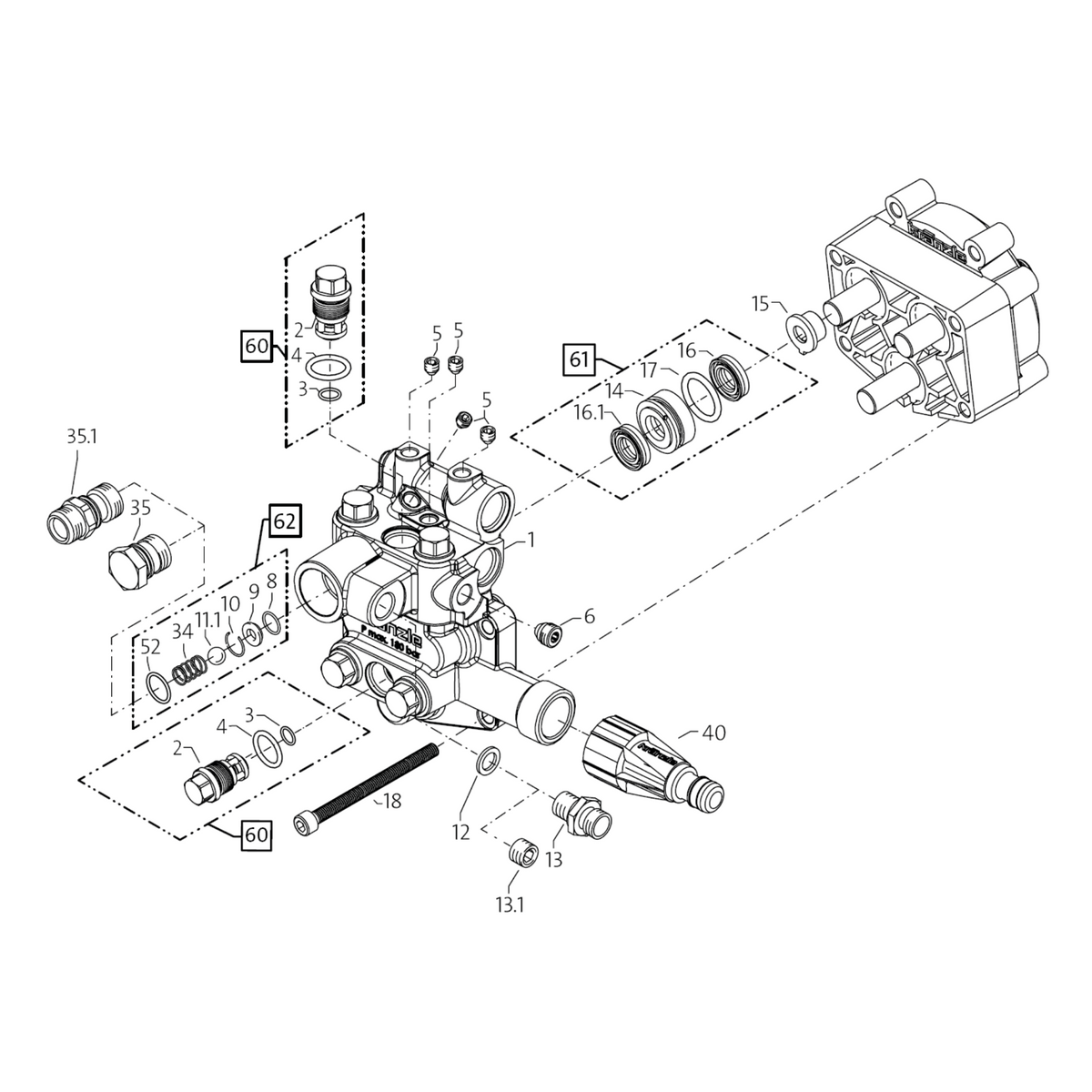

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle K 1050 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle 1050 serie. Herkende SKU of modelcode: 49510.1. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle K 1050 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle K 1050 TST.
