Kränzle Profi 195 TST - Bypassysteem

Kränzle > Profi serie > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieProfi serie
ModelKränzle Profi 195 TST
SKU60601.0
Product
Kränzle Profi 195 TST Kränzle Profi 195 TST
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.

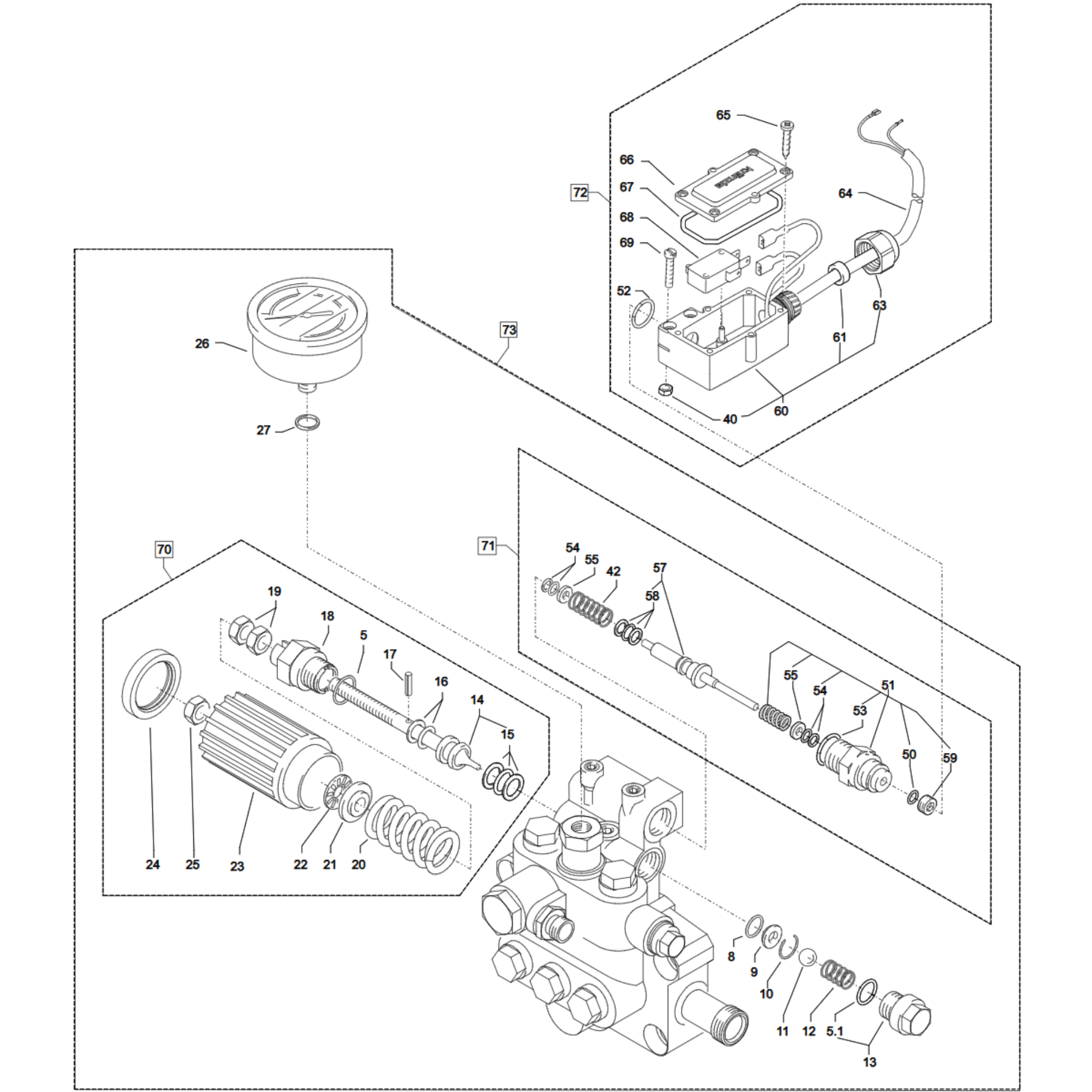

KranzleProfi195TST_Bypassysteem 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 40 42 50 51 52 53 54 55 57 58 59 60 61 63 64 65 66 67 68 69 70 71 72 73

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Profi 195 TST

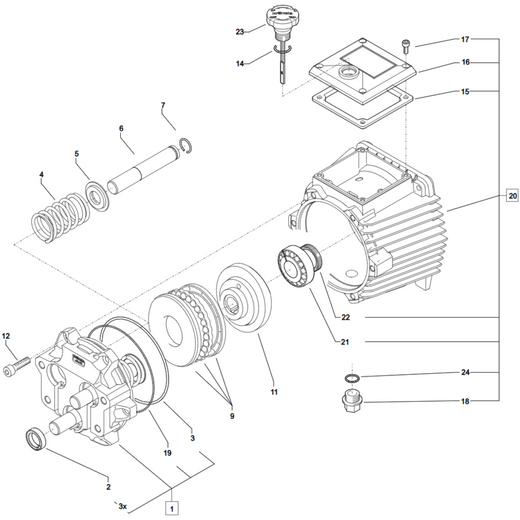

Kränzle Profi 195 TST - Aandrijving
Tekening Kränzle Profi 195 TST - Aandrijving
Kränzle Profi 195 TST - Compleet toestel
Tekening Kränzle Profi 195 TST - Compleet toestel
Kränzle Profi 195 TST - Motor
Tekening Kränzle Profi 195 TST - Motor
Kränzle Profi 195 TST - Slanghaspel
Tekening Kränzle Profi 195 TST - Slanghaspel
Kränzle Profi 195 TST - Ventielhuis
Tekening Kränzle Profi 195 TST - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
5 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM 1 st. €1,69 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12245 Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) 1 st. €5,20 Op voorraad
12 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set) 1 st. €1,69 Op voorraad
13 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8" 1 st. €5,20 Op voorraad
14 14134 Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) 1 st. €60,14 Op voorraad
15 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 1 st. €8,71 Op voorraad
16 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set) 1 st. €8,11 Op voorraad
17 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set) 1 st. €1,69 Op voorraad
18 42105 Kränzle 42105 - As doorvoernippel + o-ring (ook in set) Kränzle 42105 - As doorvoernippel + o-ring (ook in set) 1 st. €30,98 Op voorraad
19 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set) 2 st. €1,69 Op voorraad
20 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) 1 st. €8,59 Op voorraad
21 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set) 1 st. €3,27 Op voorraad
22 14146 Kränzle 14146 - Naaldlager Kränzle 14146 - Naaldlager 1 st. €10,41 Op voorraad
23 40457 Kränzle 40457 - Handrad AM pomp (ook in set) Kränzle 40457 - Handrad AM pomp (ook in set) 1 st. €15,00 Op voorraad
24 40458 Kränzle 40458 - Kap handrad AM pomp (ook in set) Kränzle 40458 - Kap handrad AM pomp (ook in set) 1 st. €4,11 Op voorraad
25 14152 Kränzle 14152 - Moer M8 x 1 (ook in set) Kränzle 14152 - Moer M8 x 1 (ook in set) 1 st. €4,36 Op voorraad
26 15039 Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) 1 st. €50,09 Op voorraad
27 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 2 st. €2,42 Op voorraad
40 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4 2 st. €1,21 Op voorraad
42 40520 Kränzle 40520 - Drukveer (1 in 15009.3) Kränzle 40520 - Drukveer (1 in 15009.3) 1 st. €5,93 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 46515 - Kabel 2 x 1,5 MM² microswitch 1 st. €9,92 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
70 40490 Kränzle 40490 - Drukregelventiel KPL AM pomp Kränzle 40490 - Drukregelventiel KPL AM pomp 1 st. €89,30 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 42594.0 - Drukschakelaar KPL met kabel Profi/quadro klein 1 st. €34,85 Op voorraad
73 43869.2 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van Bypassysteem voor Kränzle Profi 195 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Profi serie. Herkende SKU of modelcode: 60601.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Bypassysteem tekening bekijken, maar alle onderdelentekeningen voor Kränzle Profi 195 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Profi 195 TST.
