Kränzle Profi 195 TST - Ventielhuis

Kränzle > Profi serie > 60601.0 > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieProfi serie
ModelKränzle Profi 195 TST
SKU60601.0
ModeljaarBouwjaar na 04/2023

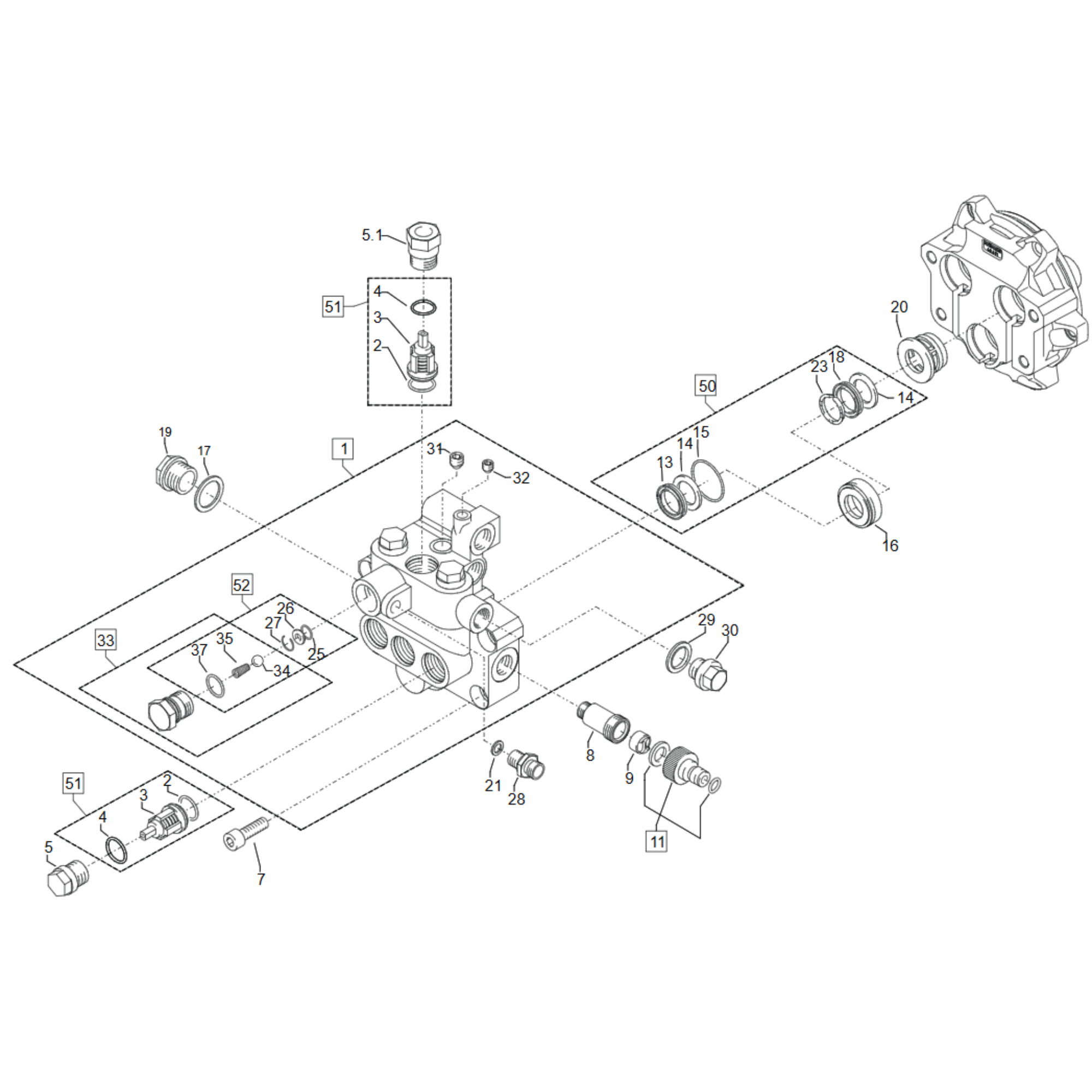

KranzleProfi195TST_Ventielhuis 1 2 3 4 5 7 8 9 11 13 14 14 15 16 17 18 19 20 21 23 25 26 27 28 29 30 31 32 33 34 35 37 50 51 51 52

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Profi 195 TST
Kränzle Profi 195 TST - Aandrijving
Tekening Kränzle Profi 195 TST - Aandrijving
Kränzle Profi 195 TST - Bypassysteem
Tekening Kränzle Profi 195 TST - Bypassysteem
Kränzle Profi 195 TST - Compleet toestel
Tekening Kränzle Profi 195 TST - Compleet toestel
Kränzle Profi 195 TST - Motor
Tekening Kränzle Profi 195 TST - Motor
Kränzle Profi 195 TST - Slanghaspel
Tekening Kränzle Profi 195 TST - Slanghaspel

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40451.1 Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) 1 st. €298,63 Op voorraad
2 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
3 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
4 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 6 st. €3,15 Op voorraad
5 42102 Kränzle 42102 - Ventielschroef 1/4" APG Kränzle 42102 - Ventielschroef 1/4" APG 1 st. €28,31 Op voorraad
7 43832 Kränzle 43832 - Schroef M10 x 30 Kränzle 43832 - Schroef M10 x 30 4 st. €3,27 Op voorraad
8 43825 Kränzle 43825 - Slangaansluiting profi Kränzle 43825 - Slangaansluiting profi 1 st. €17,55 Op voorraad
9 41046.2 Kränzle 41046.2 - Waterfilter ingang Kränzle 41046.2 - Waterfilter ingang 1 st. €3,03 Op voorraad
11 41047.4 Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR 1 st. €5,69 Op voorraad
13 41013.1 Kränzle 41013.1 - Manchet 18MM geweven (ook in set) Kränzle 41013.1 - Manchet 18MM geweven (ook in set) 3 st. €18,39 Op voorraad
14 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
14 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
15 40026 Kränzle 40026 - O-ring 28,3 x 1,78 MM Kränzle 40026 - O-ring 28,3 x 1,78 MM 3 st. €2,18 Op voorraad
16 41066 Kränzle 41066 - Lekagering Kränzle 41066 - Lekagering 3 st. €13,67 Op voorraad
17 42033 Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") 1 st. €4,84 Op voorraad
18 41013.2 Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) 3 st. €7,50 Op voorraad
19 42032 Kränzle 42032 - Stop 1/2 Kränzle 42032 - Stop 1/2 1 st. €8,11 Op voorraad
20 41015.2 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 3 st. €13,79 Op voorraad
21 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 2 st. €2,42 Op voorraad
23 41018 Kränzle 41018 - Drukring (ook in set) Kränzle 41018 - Drukring (ook in set) 3 st. €1,45 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
28 41042 Kränzle 41042 - Nippel 1/4" M x M14 Kränzle 41042 - Nippel 1/4" M x M14 1 st. €9,92 Op voorraad
29 42104 Kränzle 42104 - Koperring 14 x 20 x 1,5 MM Kränzle 42104 - Koperring 14 x 20 x 1,5 MM 1 st. €1,94 Op voorraad
30 42103 Kränzle 42103 - Stop messing 1/4" (met kraag) Kränzle 42103 - Stop messing 1/4" (met kraag) 1 st. €6,29 Op voorraad
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
32 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
33 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
50 41049.1 Repairkit manchetten 18mm Kränzle APG-pomp Repairkit manchetten 18mm Kränzle APG-pomp 1 st. €104,18 Op voorraad
51 41748.1 Kränzle Repairkit ventielen groen - APG-pomp (41748.1) Kränzle Repairkit ventielen groen - APG-pomp (41748.1) 1 st. €93,65 Op voorraad
51 41748.1 Kränzle Repairkit ventielen groen - APG-pomp (41748.1) Kränzle Repairkit ventielen groen - APG-pomp (41748.1) 1 st. €93,65 Op voorraad
52 44566 Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) 1 st. €16,94 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van "Ventielhuis" voor de Kränzle Profi 195 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Profi serie. Controleer steeds of SKU of modelcode 60601.0 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Ventielhuis" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle Profi 195 TST? Ga dan naar het overzicht met alle tekeningen van de Kränzle Profi 195 TST.
