Kränzle Quadro 1200 TST - Aandrijving

Kränzle > Quadro-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieQuadro-serie
ModelKränzle Quadro 1200 TST
SKU61212.0
Product
Kränzle Quadro 1200 TST Kränzle Quadro 1200 TST
Bekijk nieuw product →

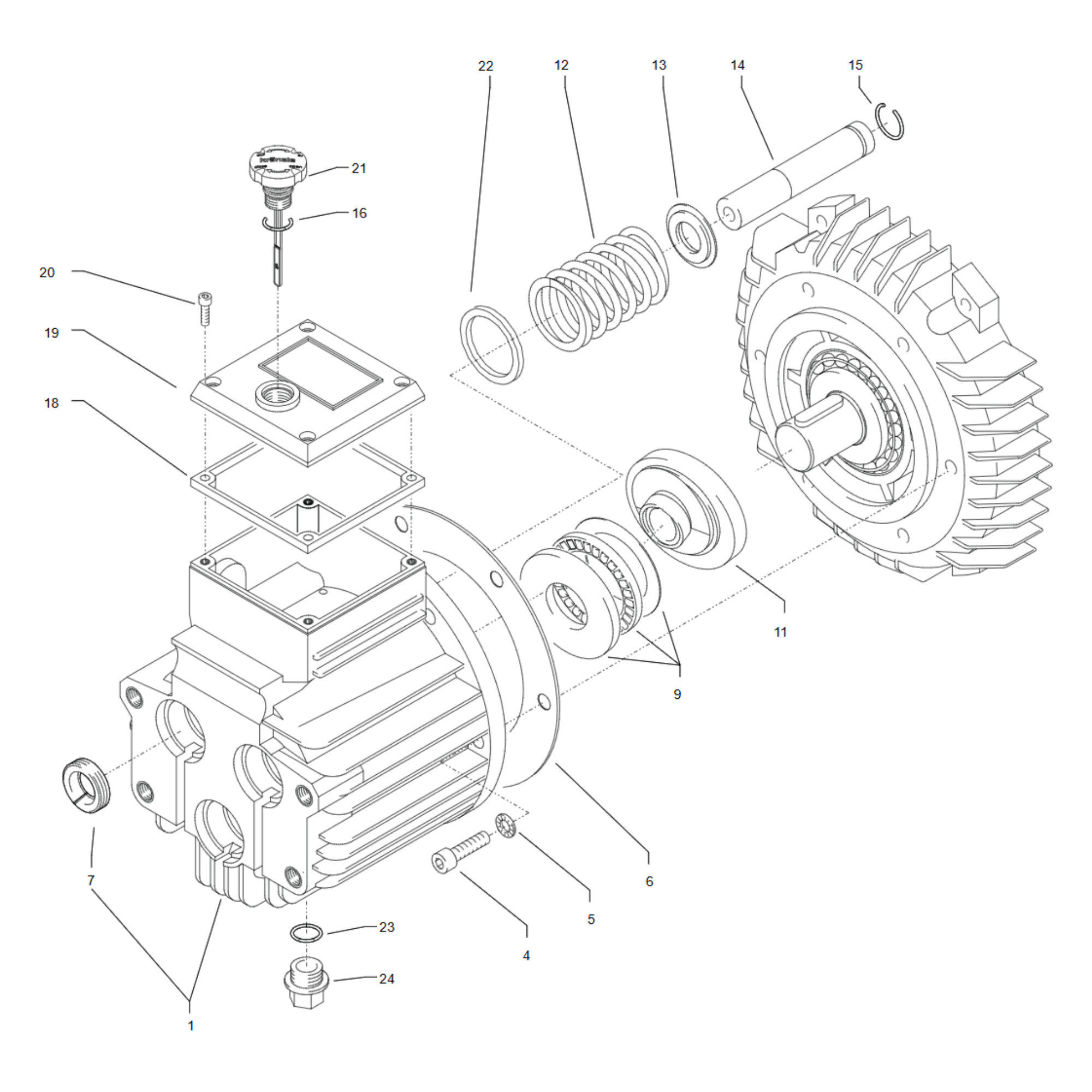

KranzleQuadro1200TST_Aandrijving 1 4 6 7 9 12 13 14 16 18 19 20 21 22 23 24

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Quadro 1200 TST
Kränzle Quadro 1200 TST - Bypassysteem
Tekening Kränzle Quadro 1200 TST - Bypassysteem
Kränzle Quadro 1200 TST - Compleet toestel
Tekening Kränzle Quadro 1200 TST - Compleet toestel
Kränzle Quadro 1200 TST - Motor
Tekening Kränzle Quadro 1200 TST - Motor
Kränzle Quadro 1200 TST - Rem
Tekening Kränzle Quadro 1200 TST - Rem
Kränzle Quadro 1200 TST - Slanghaspel
Tekening Kränzle Quadro 1200 TST - Slanghaspel
Kränzle Quadro 1200 TST - Ventielhuis
Tekening Kränzle Quadro 1200 TST - Ventielhuis
Kränzle Quadro 1200 TST - Wateringang
Tekening Kränzle Quadro 1200 TST - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40501 Kränzle 40501 - Oliecarter voor AQ pomp met dichtingen Kränzle 40501 - Oliecarter voor AQ pomp met dichtingen 1 st. €166,01 Op voorraad
4 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 6 st. €3,27 Op voorraad
6 40035 Kränzle 40035 – Vlakdichting (EX 40511) Kränzle 40035 – Vlakdichting (EX 40511) 1 st. €7,99 Op voorraad
7 40044.1 Kränzle 40044.1 – Oliedichting 20 × 30 × 7 mm Kränzle 40044.1 – Oliedichting 20 × 30 × 7 mm 3 st. €10,04 Op voorraad
9 40524 Kränzle 40524 - Axiaallager kit AQ (standaard vanaf bu) - (enkel met 40523) Kränzle 40524 - Axiaallager kit AQ (standaard vanaf bu) - (enkel met 40523) 1 st. €161,17 Op voorraad
12 40506 Kränzle 40506 - Plunjerveer Kränzle 40506 - Plunjerveer 3 st. €11,62 Op voorraad
13 40510 Kränzle 40510 - Veerschijf Kränzle 40510 - Veerschijf 3 st. €6,29 Op voorraad
14 40505 Kränzle 40505 - Plunjer lang 20 MM met springring Kränzle 40505 - Plunjer lang 20 MM met springring 15 st. €66,91 Op voorraad
16 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
18 41019.3 Kränzle 41019.3 - Dichting deksel oliecarter Kränzle 41019.3 - Dichting deksel oliecarter 1 st. €6,41 Op voorraad
19 41023.1 Kränzle 41023.1 - Deksel voor B 13/150 (Therm 895-1/1165-1 vanaf 46/2022) Kränzle 41023.1 - Deksel voor B 13/150 (Therm 895-1/1165-1 vanaf 46/2022) 1 st. €15,00 Op voorraad
20 41019.4 Kränzle 41019.4 - Schroef M5 x 12 Kränzle 41019.4 - Schroef M5 x 12 4 st. €1,94 Op voorraad
21 40463 Kränzle 40463 - Oliepeil staaf (AQ pomp) nieuw (GR. quadro + bully) Kränzle 40463 - Oliepeil staaf (AQ pomp) nieuw (GR. quadro + bully) 1 st. €12,83 Op voorraad
22 40513 Kränzle 40513 - Veerdrukschijf Kränzle 40513 - Veerdrukschijf 3 st. €7,38 Op voorraad
23 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM 1 st. €1,69 Op voorraad
24 42019 Kränzle 42019 - Stop Kränzle 42019 - Stop 1 st. €13,67 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle Quadro 1200 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Quadro-serie. Herkende SKU of modelcode: 61212.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle Quadro 1200 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Quadro 1200 TST.
