Kränzle Quadro 1200 TST - Slanghaspel

Kränzle > Quadro-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieQuadro-serie
ModelKränzle Quadro 1200 TST
SKU61212.0
Product
Kränzle Quadro 1200 TST Kränzle Quadro 1200 TST
Bekijk nieuw product →

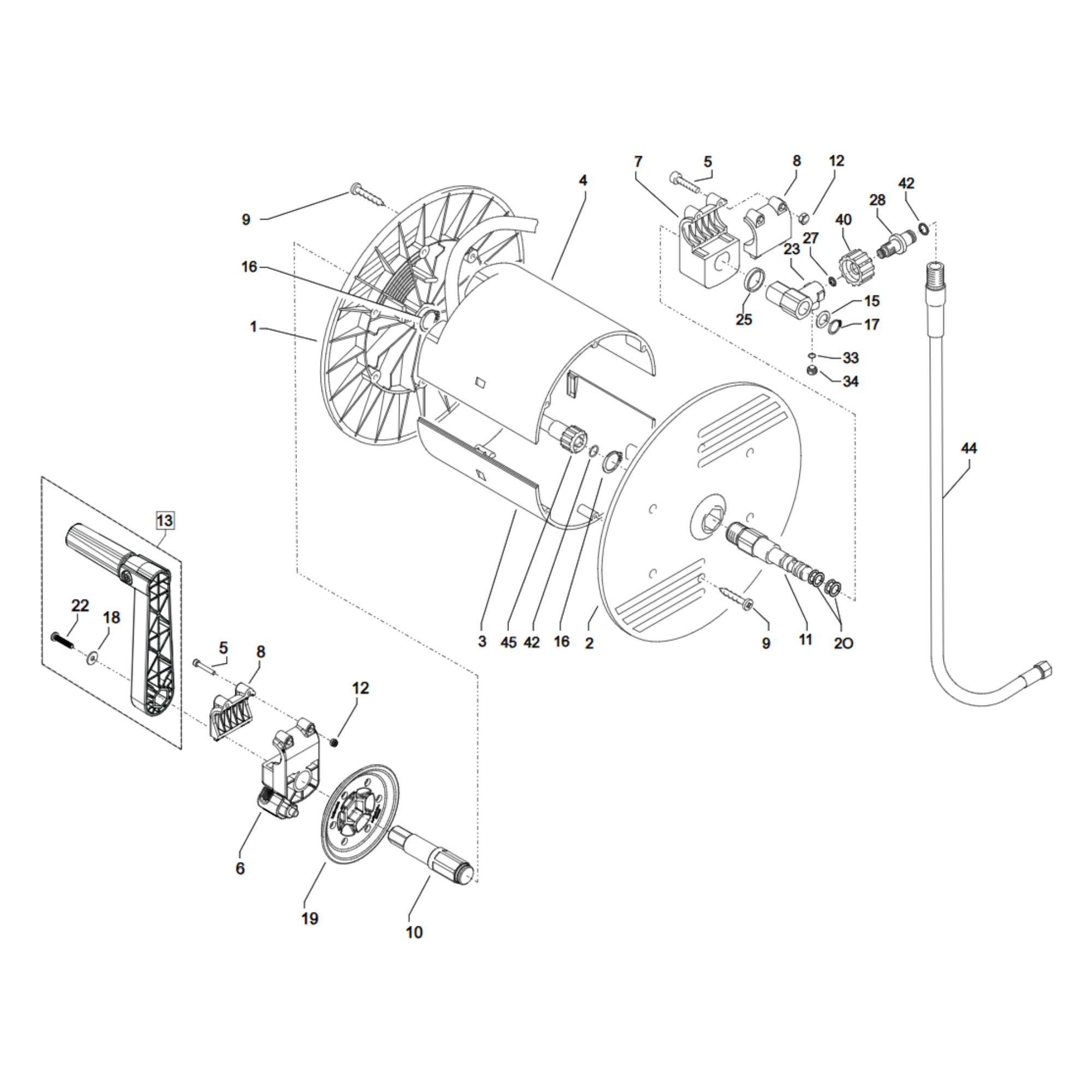

KranzleQuadro1200TST_Slanghaspel 1 2 3 4 5 5 6 7 8 8 9 9 10 11 12 12 13 15 16 16 17 18 19 20 22 23 25 27 1/4" V" > 28 33 34 40 42 44 45

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Quadro 1200 TST
Kränzle Quadro 1200 TST - Aandrijving
Tekening Kränzle Quadro 1200 TST - Aandrijving
Kränzle Quadro 1200 TST - Bypassysteem
Tekening Kränzle Quadro 1200 TST - Bypassysteem
Kränzle Quadro 1200 TST - Compleet toestel
Tekening Kränzle Quadro 1200 TST - Compleet toestel
Kränzle Quadro 1200 TST - Motor
Tekening Kränzle Quadro 1200 TST - Motor
Kränzle Quadro 1200 TST - Rem
Tekening Kränzle Quadro 1200 TST - Rem
Kränzle Quadro 1200 TST - Ventielhuis
Tekening Kränzle Quadro 1200 TST - Ventielhuis
Kränzle Quadro 1200 TST - Wateringang
Tekening Kränzle Quadro 1200 TST - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40302 Kränzle 40302 - Schijf voor oproller therm Kränzle 40302 - Schijf voor oproller therm 1 st. €41,02 Op voorraad
2 40301 Kränzle 40301 - Schijf voor oproller therm Kränzle 40301 - Schijf voor oproller therm 1 st. €41,02 Op voorraad
3 40304 Kränzle 40304 - Trommel onderdeel 1 Kränzle 40304 - Trommel onderdeel 1 1 st. €22,14 Op voorraad
4 40303 Kränzle 40303 - Trommel onderdeel 2 Kränzle 40303 - Trommel onderdeel 2 1 st. €22,14 Op voorraad
5 40313 Kränzle 40313 - Imbusschroef M4 x 25 Kränzle 40313 - Imbusschroef M4 x 25 4 st. €1,69 Op voorraad
6 40327 Kränzle 40327 - Lager blok met rem (nieuw) Kränzle 40327 - Lager blok met rem (nieuw) 1 st. €18,51 Op voorraad
7 40305 Kränzle 40305 - Beugelhouder links voor oproller therm Kränzle 40305 - Beugelhouder links voor oproller therm 1 st. €12,95 Op voorraad
8 40307 Kränzle 40307 - Klemstuk voor oproller therm Kränzle 40307 - Klemstuk voor oproller therm 2 st. €6,90 Op voorraad
9 43018 Kränzle 43018 - Kunststofschroef 4,8 x 20 MM Kränzle 43018 - Kunststofschroef 4,8 x 20 MM 12 st. €1,69 Op voorraad
10 40328 Kränzle 40328 - As voor oproller therm (nieuw) Kränzle 40328 - As voor oproller therm (nieuw) 1 st. €21,66 Op voorraad
11 40311 Kränzle 40311 - Doorvoeras + set parbaks Kränzle 40311 - Doorvoeras + set parbaks 1 st. €30,73 Op voorraad
12 40111 Kränzle 40111 - Nylon moer M 4 Kränzle 40111 - Nylon moer M 4 4 st. €1,69 Op voorraad
13 40320.0 Kränzle 40320.0 – Handvat oproller Profi (inklapbaar) | Originele haspelzwengel Kränzle 40320.0 – Handvat oproller Profi (inklapbaar) | Originele haspelzwengel 1 st. €36,66 Op voorraad
15 40181 Kränzle 40181 - MS schijf 16 x 24 x 2 Kränzle 40181 - MS schijf 16 x 24 x 2 1 st. €6,29 Op voorraad
16 40117 Kränzle 40117 - Circlips 22MM Kränzle 40117 - Circlips 22MM 2 st. €1,69 Op voorraad
17 40182 Kränzle 40182 - Zekerheidsring Kränzle 40182 - Zekerheidsring 1 st. €1,45 Op voorraad
18 50189 - Onderlegschijf 6,4 MM DIN 125 (2 ST in set 42580) 1 st. €2,06 Op voorraad
19 40325 Kränzle 40325 - Blokkeerschijf voor oproller therm (nieuw) Kränzle 40325 - Blokkeerschijf voor oproller therm (nieuw) 1 st. €4,24 Op voorraad
20 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 2 st. €8,71 Op voorraad
22 43021 Kränzle 43021 - Schroef M5 x 15 Kränzle 43021 - Schroef M5 x 15 1 st. €1,21 Op voorraad
23 40167 Kränzle 40167 - Draaikoppeling Kränzle 40167 - Draaikoppeling 1 st. €36,54 Op voorraad
25 40316 Kränzle 40316 - Messing steunring Kränzle 40316 - Messing steunring 1 st. €4,84 Op voorraad
27 40585.2 - O-ring 6,50 x 2,0 1 st. €1,33 Op voorraad
28 40308 Kränzle 40308 - Aansluitstuk oproller 1/4" M -> 1/4" V Kränzle 40308 - Aansluitstuk oproller 1/4" M -> 1/4" V 1 st. €10,41 Op voorraad
1/4" V" >
33 13386 Kränzle 13386 - Dichting dia 6 Kränzle 13386 - Dichting dia 6 1 st. €1,33 Op voorraad
34 13385 Kränzle 13385 - Stop M 10 x 1 AG Kränzle 13385 - Stop M 10 x 1 AG 1 st. €2,30 Op voorraad
40 13276.2 Kränzle 13276.2 - Moer ST30 zwart (voor perskoppeling) M22 x 1.5 VR D17,5 MM Kränzle 13276.2 - Moer ST30 zwart (voor perskoppeling) M22 x 1.5 VR D17,5 MM 1 st. €10,53 Op voorraad
42 13273 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 4 st. - Op aanvraag Aanvragen
44 42624 Kränzle 42624 - Verbindingsslang oproller (quadro groot) Kränzle 42624 - Verbindingsslang oproller (quadro groot) 1 st. €53,24 Op voorraad
45 41083 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen

Onderdelen op deze Slanghaspel tekening

Op deze pagina vind je de onderdelen van Slanghaspel voor Kränzle Quadro 1200 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Quadro-serie. Herkende SKU of modelcode: 61212.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Slanghaspel tekening bekijken, maar alle onderdelentekeningen voor Kränzle Quadro 1200 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Quadro 1200 TST.
