Kränzle Quadro 799 TST - Aandrijving

Kränzle > Quadro-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieQuadro-serie
ModelKränzle Quadro 799 TST
SKU61010.0
Product
Kränzle Quadro 799 TST Kränzle Quadro 799 TST
Bekijk nieuw product →

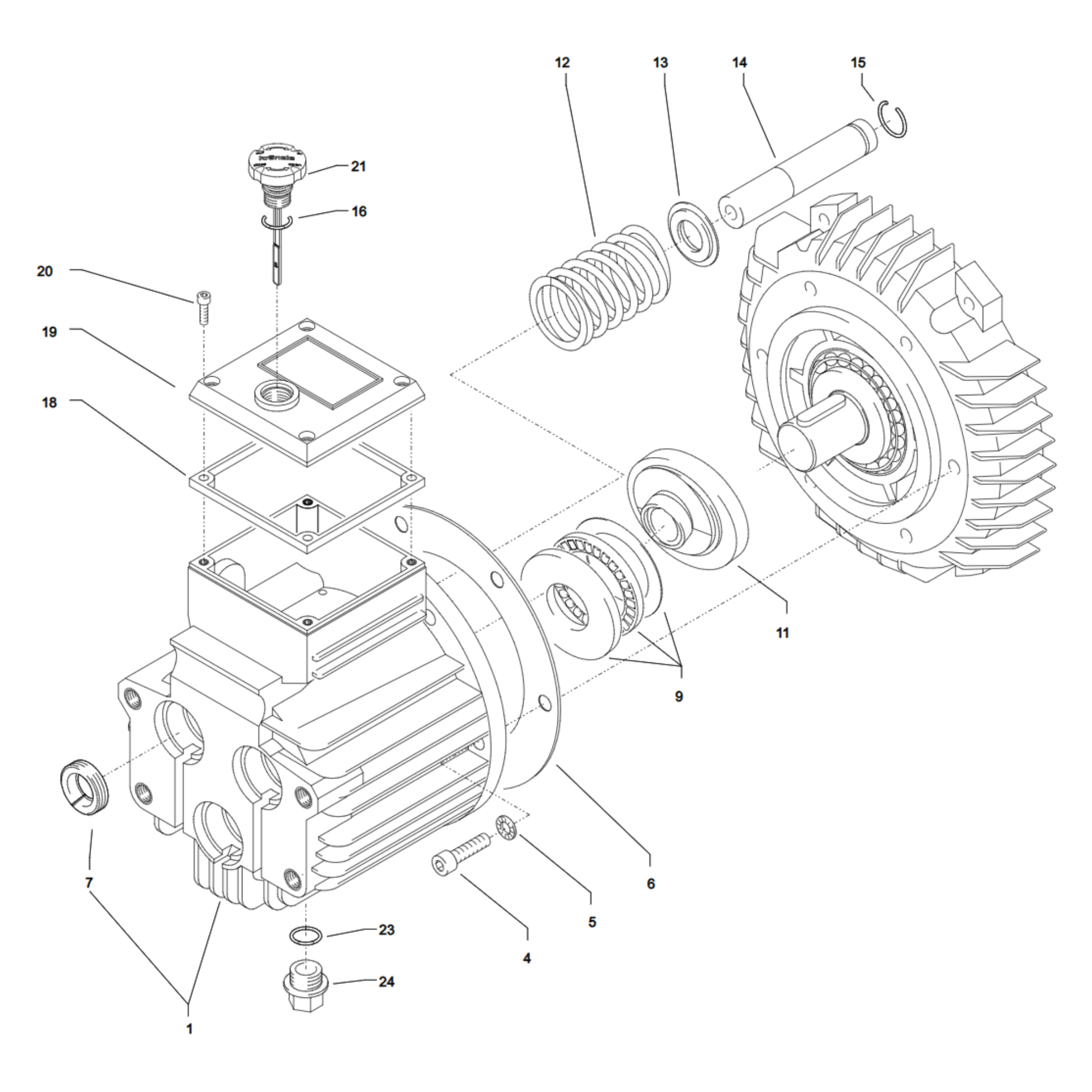

KranzleQuadro799TST_Aandrijving 1 4 5 6 7 9 12 13 14 15 16 18 19 20 21 23 24

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Quadro 799 TST
Kränzle Quadro 799 TST - Bypassysteem
Tekening Kränzle Quadro 799 TST - Bypassysteem
Kränzle Quadro 799 TST - Compleet toestel
Tekening Kränzle Quadro 799 TST - Compleet toestel
Kränzle Quadro 799 TST - Motor
Tekening Kränzle Quadro 799 TST - Motor
Kränzle Quadro 799 TST - Slanghaspel
Tekening Kränzle Quadro 799 TST - Slanghaspel
Kränzle Quadro 799 TST - Ventielhuis
Tekening Kränzle Quadro 799 TST - Ventielhuis
Kränzle Quadro 799 TST - Wateringang
Tekening Kränzle Quadro 799 TST - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40452 Kränzle 40452 - Oliecarter AM-pomp met dichtingen Kränzle 40452 - Oliecarter AM-pomp met dichtingen 1 st. €150,65 Op voorraad
4 40053 Kränzle 40053 - Schroef M8 x 25 Kränzle 40053 - Schroef M8 x 25 6 st. €2,18 Op voorraad
5 40054 Kränzle 40054 - Veiligheidsring Kränzle 40054 - Veiligheidsring 6 st. €1,69 Op voorraad
6 40035 Kränzle 40035 – Vlakdichting (EX 40511) Kränzle 40035 – Vlakdichting (EX 40511) 1 st. €7,99 Op voorraad
7 41031 Kränzle 41031 – Oliedichting 18 × 28 × 7 mm Kränzle 41031 – Oliedichting 18 × 28 × 7 mm 3 st. €8,23 Op voorraad
9 40462 Kränzle 40462 - Axiaallager kit AM Kränzle 40462 - Axiaallager kit AM 1 st. €105,15 Op voorraad
12 40506 Kränzle 40506 - Plunjerveer Kränzle 40506 - Plunjerveer 3 st. €11,62 Op voorraad
13 40454 Kränzle 40454 - Veerdrukschijf (AM pomp) Kränzle 40454 - Veerdrukschijf (AM pomp) 3 st. €6,29 Op voorraad
14 40455 Kränzle 40455 - Plunjer 18 MM (AM pomp) met springring Kränzle 40455 - Plunjer 18 MM (AM pomp) met springring 3 st. €65,10 Op voorraad
15 41035 Kränzle 41035 - Springring 18 MM (niet gebruiken) Kränzle 41035 - Springring 18 MM (niet gebruiken) 3 st. €1,45 Op voorraad
16 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
18 41019.3 Kränzle 41019.3 - Dichting deksel oliecarter Kränzle 41019.3 - Dichting deksel oliecarter 1 st. €6,41 Op voorraad
19 41023.1 Kränzle 41023.1 - Deksel voor B 13/150 (Therm 895-1/1165-1 vanaf 46/2022) Kränzle 41023.1 - Deksel voor B 13/150 (Therm 895-1/1165-1 vanaf 46/2022) 1 st. €15,00 Op voorraad
20 41019.4 Kränzle 41019.4 - Schroef M5 x 12 Kränzle 41019.4 - Schroef M5 x 12 4 st. €1,94 Op voorraad
21 40463 Kränzle 40463 - Oliepeil staaf (AQ pomp) nieuw (GR. quadro + bully) Kränzle 40463 - Oliepeil staaf (AQ pomp) nieuw (GR. quadro + bully) 1 st. €12,83 Op voorraad
23 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM 1 st. €1,69 Op voorraad
24 42019 Kränzle 42019 - Stop Kränzle 42019 - Stop 1 st. €13,67 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle Quadro 799 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Quadro-serie. Herkende SKU of modelcode: 61010.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle Quadro 799 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Quadro 799 TST.
