Kränzle Quadro 799 TST - Ventielhuis

Kränzle > Quadro-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieQuadro-serie
ModelKränzle Quadro 799 TST
SKU61010.0
Product
Kränzle Quadro 799 TST Kränzle Quadro 799 TST
Bekijk nieuw product →

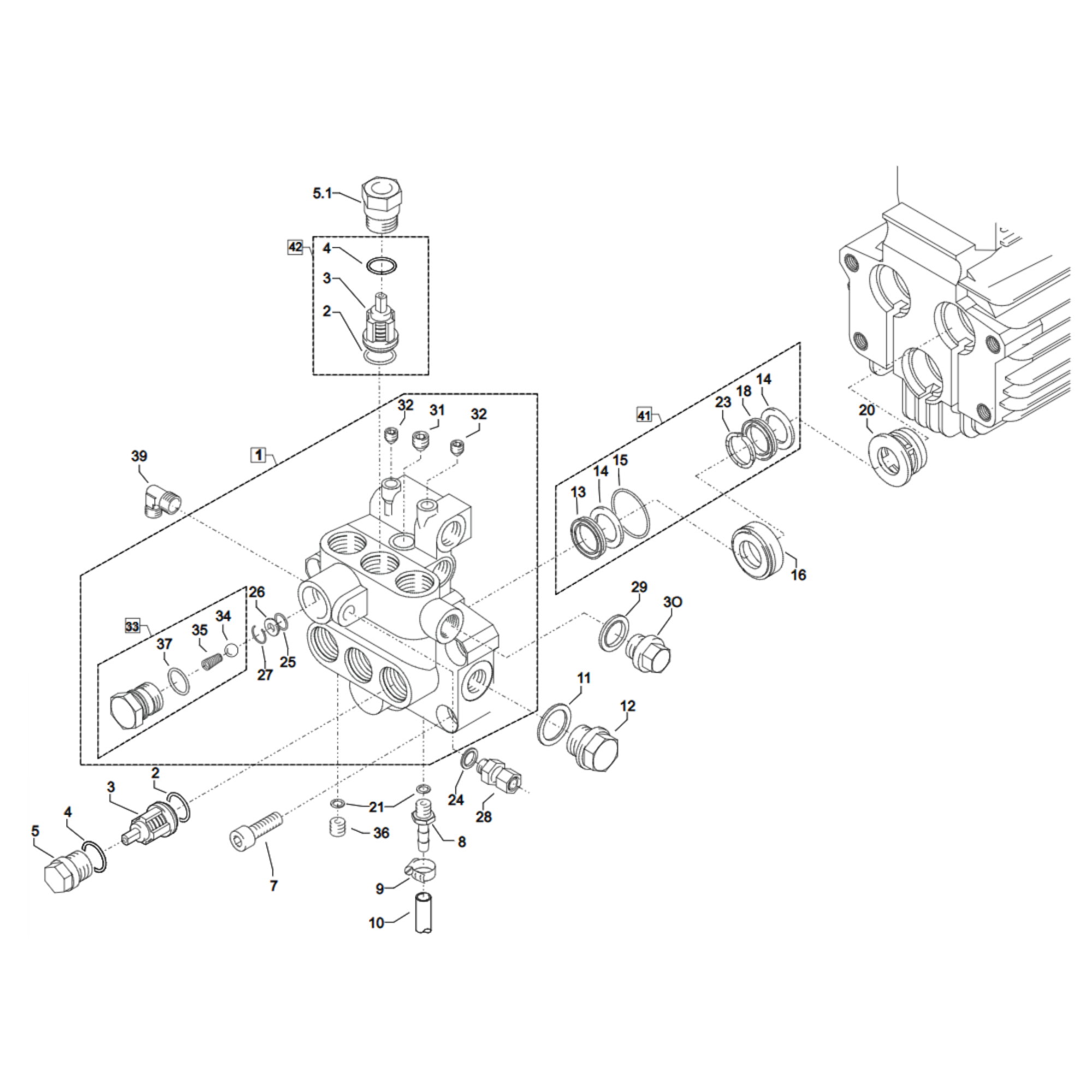

KranzleQuadro799TST_Ventielhuis 1 2 2 3 3 4 4 5 5 7 8 9 10 11 12 13 14 14 15 16 18 20 21 23 24 25 26 27 28 29 30 31 32 32 33 34 35 36 37 41 42

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Quadro 799 TST
Kränzle Quadro 799 TST - Aandrijving
Tekening Kränzle Quadro 799 TST - Aandrijving
Kränzle Quadro 799 TST - Bypassysteem
Tekening Kränzle Quadro 799 TST - Bypassysteem
Kränzle Quadro 799 TST - Compleet toestel
Tekening Kränzle Quadro 799 TST - Compleet toestel
Kränzle Quadro 799 TST - Motor
Tekening Kränzle Quadro 799 TST - Motor
Kränzle Quadro 799 TST - Slanghaspel
Tekening Kränzle Quadro 799 TST - Slanghaspel
Kränzle Quadro 799 TST - Wateringang
Tekening Kränzle Quadro 799 TST - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40451.1 Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) 1 st. €298,63 Op voorraad
2 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
3 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
4 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 6 st. €3,15 Op voorraad
5 41714 Kränzle 41714 - Ventielstop APG-pomp Kränzle 41714 - Ventielstop APG-pomp 5 st. €12,10 Op voorraad
5 42102 Kränzle 42102 - Ventielschroef 1/4" APG Kränzle 42102 - Ventielschroef 1/4" APG 1 st. €28,31 Op voorraad
7 42509.1 Kränzle 42509.1 - Schroef M10 x 35 Kränzle 42509.1 - Schroef M10 x 35 4 st. €3,63 Op voorraad
8 46038 Kränzle 46038 - Slangpilaar 1/4" x 8 Kränzle 46038 - Slangpilaar 1/4" x 8 1 st. €4,84 Op voorraad
9 44054.5 - Spanband (8-12) 1 st. €4,48 Op voorraad
10 42622 Kränzle 42622 - Slang 0,4 M Kränzle 42622 - Slang 0,4 M 1 st. €12,10 Op voorraad
11 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
12 40018 Kränzle 40018 - Stop messing 3/8" (met kraag) Kränzle 40018 - Stop messing 3/8" (met kraag) 1 st. €4,84 Op voorraad
13 41013.1 Kränzle 41013.1 - Manchet 18MM geweven (ook in set) Kränzle 41013.1 - Manchet 18MM geweven (ook in set) 3 st. €18,39 Op voorraad
14 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
15 40026 Kränzle 40026 - O-ring 28,3 x 1,78 MM Kränzle 40026 - O-ring 28,3 x 1,78 MM 3 st. €2,18 Op voorraad
16 41066 Kränzle 41066 - Lekagering Kränzle 41066 - Lekagering 3 st. €13,67 Op voorraad
18 41013.2 Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) 3 st. €7,50 Op voorraad
20 41015.2 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 3 st. €13,79 Op voorraad
21 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 4 st. €2,42 Op voorraad
23 41018 Kränzle 41018 - Drukring (ook in set) Kränzle 41018 - Drukring (ook in set) 3 st. €1,45 Op voorraad
24 12387 Kränzle 12387 - Koper ring 13,7 x 20,0 x 1,5 Kränzle 12387 - Koper ring 13,7 x 20,0 x 1,5 1 st. €4,24 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
28 46039 Kränzle 46039 - Uitgangsnippel Kränzle 46039 - Uitgangsnippel 1 st. €13,19 Op voorraad
29 42104 Kränzle 42104 - Koperring 14 x 20 x 1,5 MM Kränzle 42104 - Koperring 14 x 20 x 1,5 MM 1 st. €1,94 Op voorraad
30 42103 Kränzle 42103 - Stop messing 1/4" (met kraag) Kränzle 42103 - Stop messing 1/4" (met kraag) 1 st. €6,29 Op voorraad
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
32 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
33 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
36 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 39 st. €1,45 Op voorraad
41 41049.1 Repairkit manchetten 18mm Kränzle APG-pomp Repairkit manchetten 18mm Kränzle APG-pomp 1 st. €104,18 Op voorraad
42 41748.1 Kränzle Repairkit ventielen groen - APG-pomp (41748.1) Kränzle Repairkit ventielen groen - APG-pomp (41748.1) 1 st. €93,65 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle Quadro 799 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Quadro-serie. Herkende SKU of modelcode: 61010.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle Quadro 799 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle Quadro 799 TST.
