Kränzle Therm 635-1 - Veiligheidsventiel

Kränzle > Therm 1 serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm 1 serie
ModelKränzle Therm 635-1
SKU63400.0
Product
Kränzle Therm 635-1 Kränzle Therm 635-1
Bekijk nieuw product →

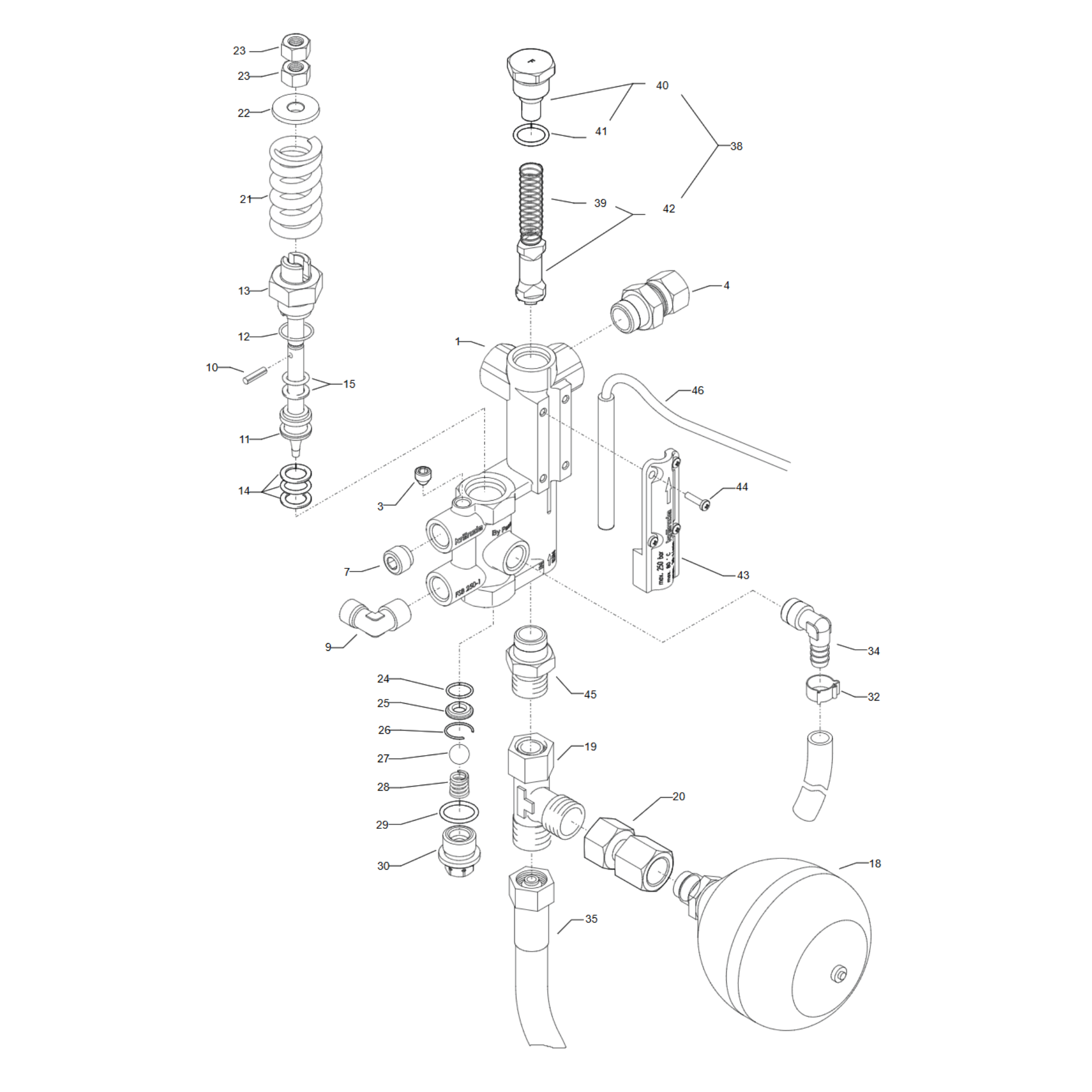

KranzleTherm6351_Veiligheidsventiel 1 3 7 9 10 11 12 13 14 15 18 20 21 22 23 23 24 25 26 27 28 29 30 32 34 35 38 39 40 41 42 43 44 45 46

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm 635-1
Kränzle Therm 635-1 - Aandrijving
Tekening Kränzle Therm 635-1 - Aandrijving
Kränzle Therm 635-1 - Branderkamer
Tekening Kränzle Therm 635-1 - Branderkamer
Kränzle Therm 635-1 - Brandertechnieken
Tekening Kränzle Therm 635-1 - Brandertechnieken
Kränzle Therm 635-1 - Brandstoftoevoer
Tekening Kränzle Therm 635-1 - Brandstoftoevoer
Kränzle Therm 635-1 - Bypassysteem
Tekening Kränzle Therm 635-1 - Bypassysteem
Kränzle Therm 635-1 - Compleet toestel
Tekening Kränzle Therm 635-1 - Compleet toestel
Kränzle Therm 635-1 - Elektrokast
Tekening Kränzle Therm 635-1 - Elektrokast
Kränzle Therm 635-1 - Motor
Tekening Kränzle Therm 635-1 - Motor
Kränzle Therm 635-1 - Slanghaspel
Tekening Kränzle Therm 635-1 - Slanghaspel
Kränzle Therm 635-1 - Ventielhuis
Tekening Kränzle Therm 635-1 - Ventielhuis
Kränzle Therm 635-1 - Wateringang
Tekening Kränzle Therm 635-1 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 14215 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
3 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 4 st. €3,63 Op voorraad
7 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
9 44062 Kränzle 44062 - Verbindingsstuk Kränzle 44062 - Verbindingsstuk 1 st. €11,62 Op voorraad
10 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set) 1 st. €1,69 Op voorraad
11 14110 Kränzle 14110 - Stuuras UL 100 Kränzle 14110 - Stuuras UL 100 1 st. €33,40 Op voorraad
12 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 1 st. €3,15 Op voorraad
13 14130 Kränzle 14130 - Zuigergeleider ULH Kränzle 14130 - Zuigergeleider ULH 1 st. €12,95 Op voorraad
14 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 1 st. €8,71 Op voorraad
15 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set) 1 st. €8,11 Op voorraad
18 44140 Kränzle 44140 - Drukbol met nippel M18 LM Kränzle 44140 - Drukbol met nippel M18 LM 19 st. €133,34 Op voorraad
20 44140.1 Kränzle 44140.1 - Aansluitnippel voor drukbol Kränzle 44140.1 - Aansluitnippel voor drukbol
Zie 44140.1-I • Prijs op aanvraag
1 st. €15,37 Op voorraad
21 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) 1 st. €8,59 Op voorraad
22 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set) 1 st. €3,27 Op voorraad
23 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set) 2 st. €1,69 Op voorraad
24 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
25 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
26 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
27 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
28 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set) 1 st. €1,69 Op voorraad
29 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM 1 st. €1,69 Op voorraad
30 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8" 1 st. €5,20 Op voorraad
32 44363 - Spanband 1 st. €4,24 Op voorraad
34 14212 Kränzle 14212 - Elleboog 1/4" V x 8 Kränzle 14212 - Elleboog 1/4" V x 8 1 st. €13,19 Op voorraad
35 44384 Kränzle 44384 - HD slang (flow therm-1) Kränzle 44384 - HD slang (flow therm-1) 1 st. €30,98 Op voorraad
38 14218.1 Kränzle 14218.1 - Repairkit magneet + veer therm-1 Kränzle 14218.1 - Repairkit magneet + veer therm-1 1 st. €42,11 Op voorraad
39 14217 Kränzle 14217 - Veer therm-1 Kränzle 14217 - Veer therm-1 1 st. €8,11 Op voorraad
40 14219 - Stop voor debietcontrole (1 in set 14218.1) 1 st. €13,92 Op voorraad
41 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
42 14218 Kränzle 14218 - Magneet + veer therm-1 Kränzle 14218 - Magneet + veer therm-1 1 st. €27,35 Op voorraad
43 12603 Kränzle 12603 - Afdekplaat reedcontact debietcontrole Kränzle 12603 - Afdekplaat reedcontact debietcontrole 1 st. €8,11 Op voorraad
44 44216 Kränzle 44216 - Schroef M4 x 8 Kränzle 44216 - Schroef M4 x 8 4 st. €1,69 Op voorraad
45 44364 Kränzle 44364 - Koppelstuk M18x1.5 - 12L (vanaf LX ter vervanging van 12604) Kränzle 44364 - Koppelstuk M18x1.5 - 12L (vanaf LX ter vervanging van 12604) 1 st. €10,65 Op voorraad
46 40594.2 Kränzle 40594.2 - Magneetschakelaar therm-1 Kränzle 40594.2 - Magneetschakelaar therm-1 1 st. €71,03 Op voorraad

Onderdelen op deze Veiligheidsventiel tekening

Op deze pagina vind je de onderdelen van Veiligheidsventiel voor Kränzle Therm 635-1. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Therm 1 serie. Herkende SKU of modelcode: 63400.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Veiligheidsventiel tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm 635-1? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm 635-1.
