Kränzle Therm 635-1 - Ventielhuis

Kränzle > Therm 1 serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm 1 serie
ModelKränzle Therm 635-1
SKU63400.0
Product
Kränzle Therm 635-1 Kränzle Therm 635-1
Bekijk nieuw product →

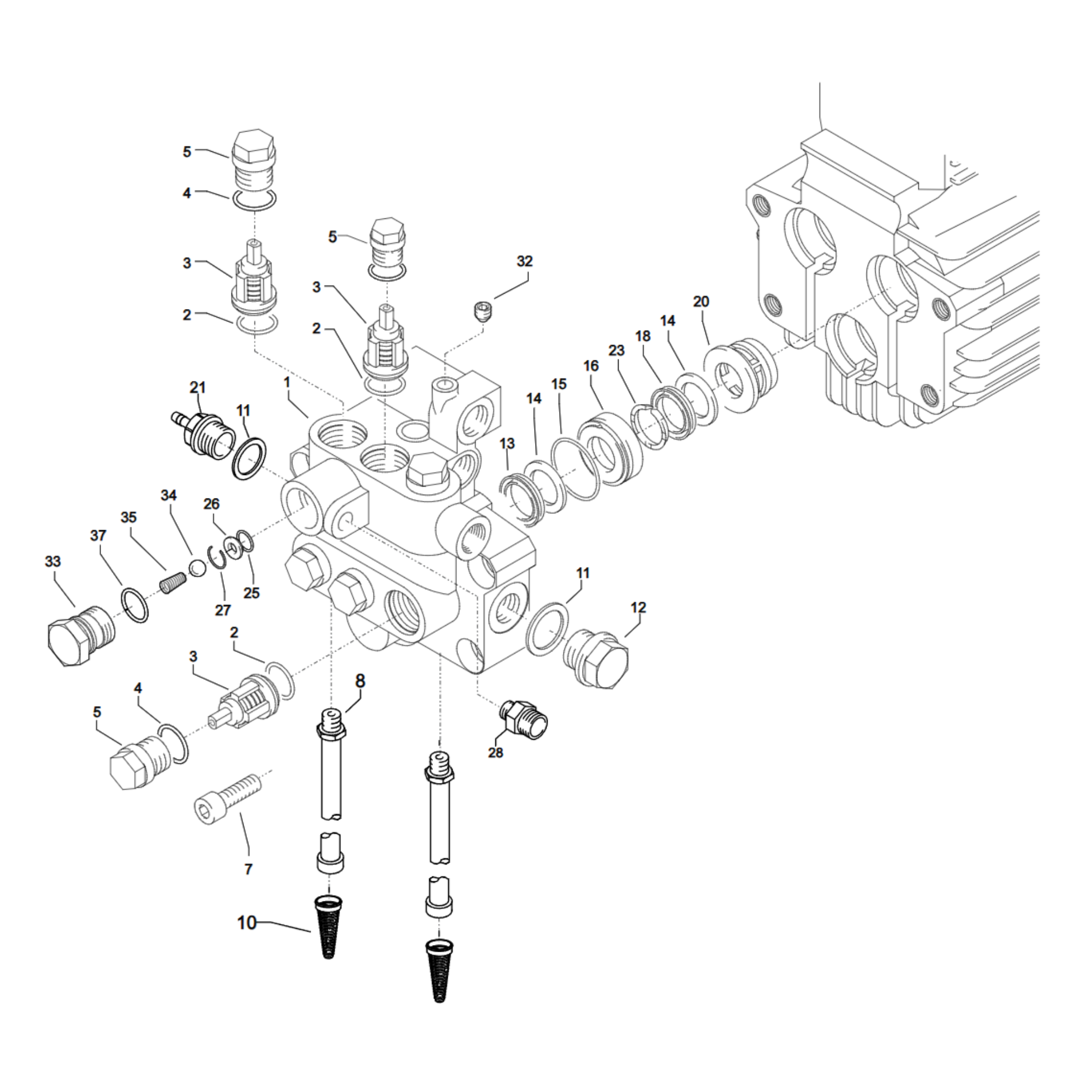

KranzleTherm6351_Ventielhuis 1 2 2 2 3 3 3 4 4 5 5 5 7 8 9 11 12 13 14 15 16 18 20 21 23 25 26 27 32 33 34 35 37

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm 635-1
Kränzle Therm 635-1 - Aandrijving
Tekening Kränzle Therm 635-1 - Aandrijving
Kränzle Therm 635-1 - Branderkamer
Tekening Kränzle Therm 635-1 - Branderkamer
Kränzle Therm 635-1 - Brandertechnieken
Tekening Kränzle Therm 635-1 - Brandertechnieken
Kränzle Therm 635-1 - Brandstoftoevoer
Tekening Kränzle Therm 635-1 - Brandstoftoevoer
Kränzle Therm 635-1 - Bypassysteem
Tekening Kränzle Therm 635-1 - Bypassysteem
Kränzle Therm 635-1 - Compleet toestel
Tekening Kränzle Therm 635-1 - Compleet toestel
Kränzle Therm 635-1 - Elektrokast
Tekening Kränzle Therm 635-1 - Elektrokast
Kränzle Therm 635-1 - Motor
Tekening Kränzle Therm 635-1 - Motor
Kränzle Therm 635-1 - Slanghaspel
Tekening Kränzle Therm 635-1 - Slanghaspel
Kränzle Therm 635-1 - Veiligheidsventiel
Tekening Kränzle Therm 635-1 - Veiligheidsventiel
Kränzle Therm 635-1 - Wateringang
Tekening Kränzle Therm 635-1 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 40451.1 Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) Kränzle 40451.1 - Ventielhuis AM profi/quadro 599-799-899TST (nieuw) 1 st. €298,63 Op voorraad
2 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
3 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
4 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 6 st. €3,15 Op voorraad
5 41714 Kränzle 41714 - Ventielstop APG-pomp Kränzle 41714 - Ventielstop APG-pomp 6 st. €12,10 Op voorraad
7 42509.1 Kränzle 42509.1 - Schroef M10 x 35 Kränzle 42509.1 - Schroef M10 x 35 4 st. €3,63 Op voorraad
8 44096.4 Kränzle 44096.4 - Aanzuigslang met nippel Kränzle 44096.4 - Aanzuigslang met nippel 2 st. €27,83 Op voorraad
9 42633 Kränzle 42633 - Filterelement Kränzle 42633 - Filterelement
POSITIE NIET GEVONDEN OP TEKENING
2 st. €2,18 Op voorraad
11 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
12 40018 Kränzle 40018 - Stop messing 3/8" (met kraag) Kränzle 40018 - Stop messing 3/8" (met kraag) 1 st. €4,84 Op voorraad
13 41013.2 Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) 3 st. €7,50 Op voorraad
14 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
15 40026 Kränzle 40026 - O-ring 28,3 x 1,78 MM Kränzle 40026 - O-ring 28,3 x 1,78 MM 3 st. €2,18 Op voorraad
16 41066 Kränzle 41066 - Lekagering Kränzle 41066 - Lekagering 3 st. €13,67 Op voorraad
18 41013.1 Kränzle 41013.1 - Manchet 18MM geweven (ook in set) Kränzle 41013.1 - Manchet 18MM geweven (ook in set) 3 st. €18,39 Op voorraad
20 41015.2 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 3 st. €13,79 Op voorraad
21 42634 Kränzle 42634 - Slangpilaar 3/8" x 6 Kränzle 42634 - Slangpilaar 3/8" x 6 1 st. €8,11 Op voorraad
23 41018 Kränzle 41018 - Drukring (ook in set) Kränzle 41018 - Drukring (ook in set) 3 st. €1,45 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 28 st. €2,06 Op voorraad
32 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
33 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle Therm 635-1. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Therm 1 serie. Herkende SKU of modelcode: 63400.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm 635-1? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm 635-1.
