ST-246.1-6 nippel M22x1,5 buitendraad RVS

ST-246.1-6 WAL nippel M22x1,5 buitendraad RVS

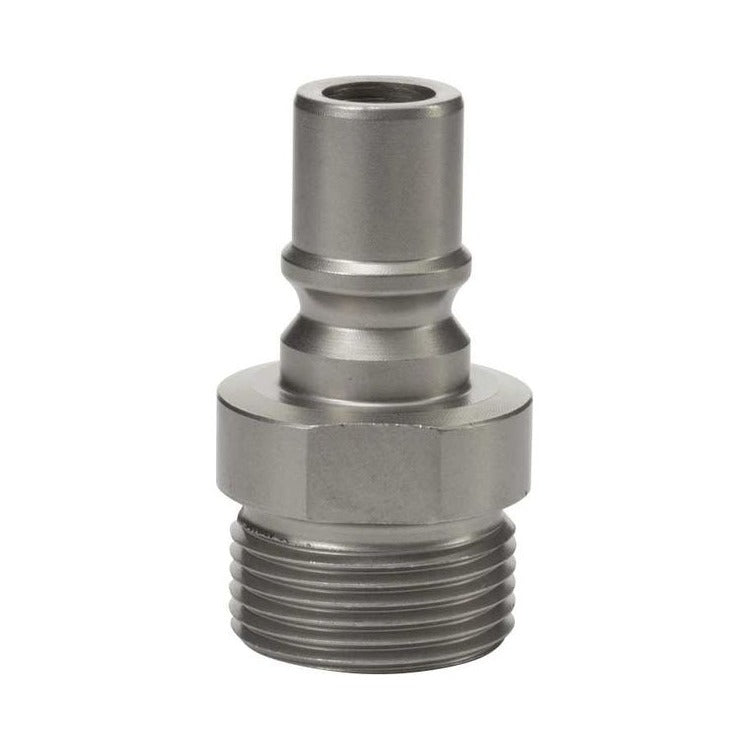

De ST-246.1-6 WAL nippel M22x1,5 buitendraad RVS is een professioneel onderdeel van het R+M Suttner ST-246-6 snelkoppelsysteem. Aan de systeemzijde heeft dit artikel een ST-246-6 nippel; aan de installatiezijde zit een M22x1,5 buitendraad (CEL15/WAL).

De RVS uitvoering is geschikt voor professionele hogedrukopstellingen tot maximaal 350 bar en 100 °C. De corrosiebestendige constructie past bij toepassingen waarin regelmatig wordt gekoppeld en ontkoppeld en waarin vocht, vuil en reinigingsmiddelen aanwezig kunnen zijn.

Deze WAL-uitvoering heeft aan de installatiezijde een M22x1,5 buitendraad met CEL15-aansluitvorm. De systeemzijde heeft het ST-246-6 nippelprofiel. Controleer beide zijden afzonderlijk; alleen de aanduiding M22 is niet voldoende om compatibiliteit vast te stellen.

ST-246-6 vormt een passend systeem

Combineer dit artikel met een passende ST-246-6 snelkoppeling. ST-246-6 en ST-246-8 hebben verschillende nominale doorlaten en nippeldiameters en zijn daarom niet onderling uitwisselbaar. Controleer altijd systeemmaat, draadtype, draadrichting en afdichtingsvorm.

Belangrijkste kenmerken

• ST-246-6 nippel aan de snelkoppelzijde
• M22x1,5 buitendraad (CEL15/WAL) aan de installatiezijde
• Roestvast staal voor professioneel gebruik
• Maximale werkdruk 350 bar
• Maximale temperatuur 100 °C

Technische specificaties

Montage en veiligheid

Maak de installatie volledig drukloos en laat warme onderdelen afkoelen. Controleer of draad, nippelprofiel, vergrendeling en afdichting schoon en onbeschadigd zijn. Monteer de schroefdraad recht en gebruik een afdichtmethode die geschikt is voor de betreffende aansluiting. Test de verbinding eerst bij lage druk.

De laagste toegestane druk- en temperatuurgrens van alle componenten bepaalt de grens van de complete installatie. Vervang de koppeling of nippel bij vervorming, diepe corrosie, beschadigde draad of blijvende lekkage. Bekijk ook alle koppelingen en adapters.
