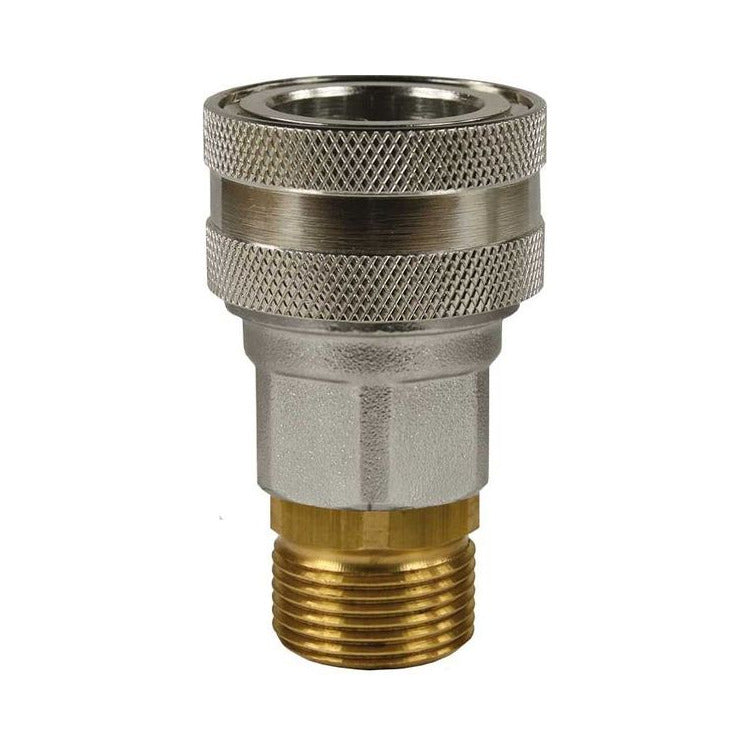

R+M Suttner ST-45/250 snelkoppeling M22x1,5 buitendraad
De R+M Suttner ST-45/250 snelkoppeling is de vrouwelijke kant van het ST-45-snelkoppelsysteem. Een passende ST-45-plug wordt in deze koppeling gestoken en door de schuifhuls vergrendeld. Artikel 557105 is dus geen plug.
Aan de montagezijde heeft deze uitvoering een vaste M22x1,5 buitendraad. Daarmee wordt de koppeling op een component met passende M22x1,5 binnendraad geschroefd. R+M vermeldt deze uitvoering ook als koppeling "KEW" M22M.
Professionele ST-45/250-koppeling
De koppeling is uitgevoerd in vernikkeld messing en heeft een nominale doorlaat van DN10. De maximale werkdruk bedraagt 250 bar en de maximale watertemperatuur 150 °C. De totale lengte is 63 mm.
- Vrouwelijke ST-45-snelkoppeling
- Vaste M22x1,5 buitendraad
- Voor passende mannelijke ST-45-pluggen
- Vernikkeld messing
- Tot 250 bar en 150 °C
Technische specificaties
| Artikelnummer | 557105 |
|---|---|
| Merk / serie | R+M Suttner ST-45/250 |
| Type | Vrouwelijke snelkoppeling |
| Aansluiting 1 | ST-45 snelkoppeling |
| Aansluiting 2 | M22x1,5 buitendraad |
| Maximale werkdruk | 250 bar |
| Maximale temperatuur | 150 °C |
| Nominale doorlaat | DN10 |
| Materiaal | Vernikkeld messing |
| Lengte | 63 mm |
Montage en veiligheid
Maak de installatie volledig drukloos en laat warmwaterdelen afkoelen voordat u de koppeling monteert. Controleer of het tegenstuk M22x1,5 binnendraad heeft en gebruik een geschikte hogedrukafdichting. Test de verbinding eerst bij lage druk op lekkage. De laagste druk- en temperatuurgrens van alle onderdelen bepaalt de gebruiksgrens van de complete opbouw.
