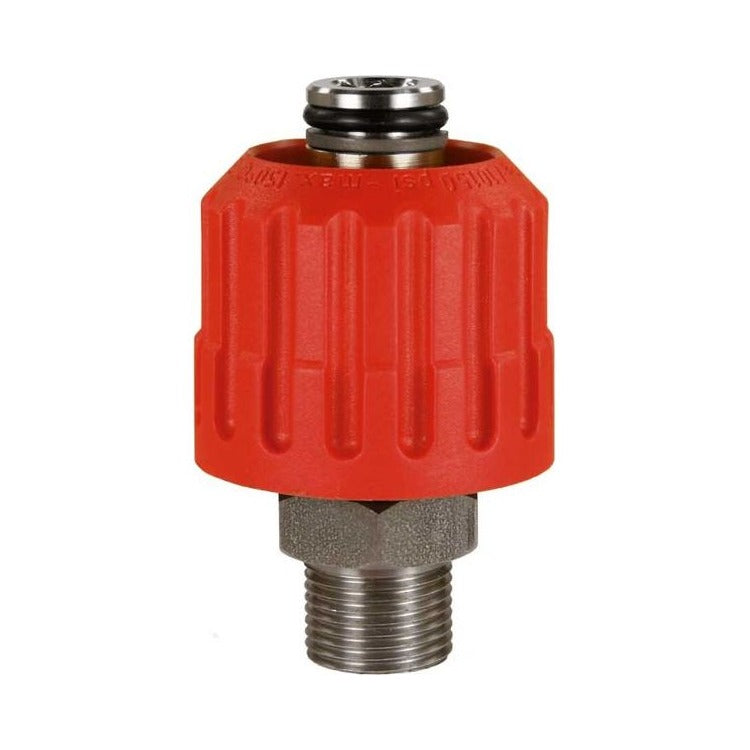

R+M Suttner ST-740 handschroefkoppeling M24x1,5 - 1/2" buitendraad
De R+M Suttner ST-740 handschroefkoppeling M24x1,5 - 1/2" buitendraad is een professionele vrouwelijke handschroefkoppeling uit het R+M Suttner ST-740/ST-741 systeem. Aan de systeemzijde heeft dit artikel een vrouwelijke M24x1,5 handschroefzijde; aan de installatiezijde zit een 1/2" buitendraad.
Deze uitvoering in roestvast staal met een rode kunststof handmoer is door de fabrikant gespecificeerd voor maximaal 700 bar en 150 °C. Daardoor is het systeem bedoeld voor veeleisende hogedruk-, heetwater- en gespecialiseerde reinigingsopstellingen waar een robuuste, demonteerbare M24-verbinding nodig is.
ST-740 en ST-741 vormen een passend paar
De vrouwelijke ST-740 helft wordt op een mannelijke ST-741 helft geschroefd. Combineer dit artikel uitsluitend met een passende ST-741 tegennippel. Het systeem wordt elders soms AR9 genoemd, maar die handelsnaam alleen bewijst geen compatibiliteit. Controleer altijd M24x1,5, de afdichtingsvorm, de drukklasse en de temperatuurgrens.
Belangrijkste kenmerken
- Vrouwelijke ST-740 handschroefzijde voor het bijbehorende systeemdeel
- 1/2" buitendraad aan de andere zijde
- roestvast staal met een rode kunststof handmoer
- Maximale werkdruk 700 bar
- Maximale temperatuur 150 °C
Technische specificaties
| Artikelnummer | 200740503 |
|---|---|
| Merk / serie | R+M Suttner ST-740 |
| Type | vrouwelijke handschroefkoppeling |
| Systeemzijde | M24x1,5 binnendraad |
| Aansluiting | 1/2" buitendraad |
| Maximale werkdruk | 700 bar |
| Maximale temperatuur | 150 °C |
| Materiaal | roestvast staal / rode kunststof handmoer |
Afdichtingen en onderhoud
Bij lekkage aan een ST-740 koppeling moeten de HNBR O-ring 050000408 en de steunring 050000407 samen worden besteld en gecontroleerd. Vervang beschadigde of vervormde afdichtingen voordat de installatie opnieuw onder druk wordt gezet. Een nieuwe afdichting herstelt geen beschadigde draad, conus of afdichtingszitting.
Montage en veiligheid
Maak de installatie volledig drukloos en laat warme delen afkoelen. Controleer dat beide helften schoon en onbeschadigd zijn, lijn de schroefdraad recht uit en draai de verbinding zonder kruislingse belasting vast. Test eerst bij lage druk op lekkage. De laagste druk- en temperatuurgrens van alle onderdelen bepaalt de grens van de complete opbouw.
R+M Suttner specificeert maximaal 150 °C. Bij gebruik in een stoomopstelling moeten slang, koppelingen, afdichtingen en alle overige delen aantoonbaar geschikt zijn voor het gebruikte medium en de werkcondities.
