R+M Suttner ST-741 slangverbinder M24x1,5 AG x M24x1,5 AG

R+M Suttner ST-741 slangverbinder M24x1,5 AG x M24x1,5 AG

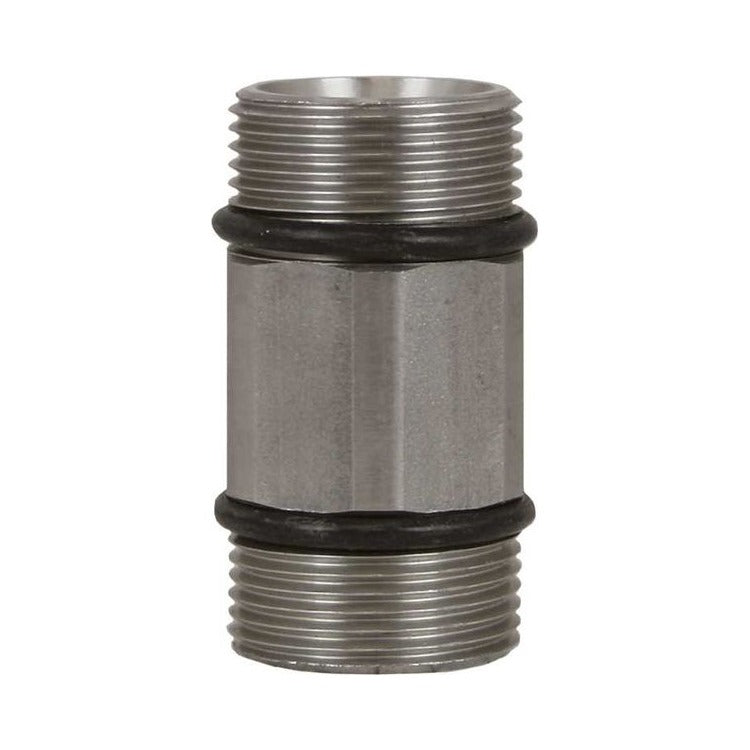

Deze originele R+M Suttner ST-741 slangverbinder heeft aan beide zijden een mannelijke M24x1,5 buitendraad. Daarmee verbindt hij twee passende vrouwelijke ST-740 handschroefkoppelingen, bijvoorbeeld om twee hogedrukslangen met het ST-740/ST-741 systeem aan elkaar te koppelen.

De compacte verbinder is uitgevoerd in roestvast staal en door R+M Suttner gespecificeerd voor maximaal 700 bar en 150 °C. De twee uiteinden zijn ST-741 tegennippels; dit artikel is dus geen losse ST-740 koppeling en heeft geen standaard M24-slangwartelgeometrie.

ST-740 en ST-741 horen bij elkaar

ST-740 is de vrouwelijke handschroefkoppeling met rode handmoer. ST-741 is de mannelijke passende nippel. Deze slangverbinder combineert twee ST-741 zijden in een onderdeel, zodat aan beide uiteinden een ST-740 koppeling kan worden vastgeschroefd. Het systeem wordt bij andere leveranciers soms AR9 genoemd; controleer altijd maatvoering en afdichtingsgeometrie en baseer compatibiliteit niet alleen op die benaming.

• Twee mannelijke ST-741 aansluitingen
• M24x1,5 buitendraad aan beide zijden
• Roestvast staal voor professionele hogedrukopstellingen
• Maximaal 700 bar en 150 °C

Technische specificaties

Afdichting en montage

Iedere ST-741 zijde gebruikt de passende O-ring met artikelnummer 050001000. Maak de installatie drukloos en laat hete onderdelen afkoelen. Reinig de schroefdraad en afdichtingsvlakken, schroef beide ST-740 koppelingen recht op de nippels en controleer eerst bij lage druk op lekkage.

R+M Suttner specificeert een maximale temperatuur van 150 °C. Bij inzet in een stoomopstelling moeten ook slangen, afdichtingen en alle overige componenten aantoonbaar geschikt zijn voor het medium, de temperatuur en de werkdruk.

Bekijk ook de ST-740 handschroefkoppelingen.
