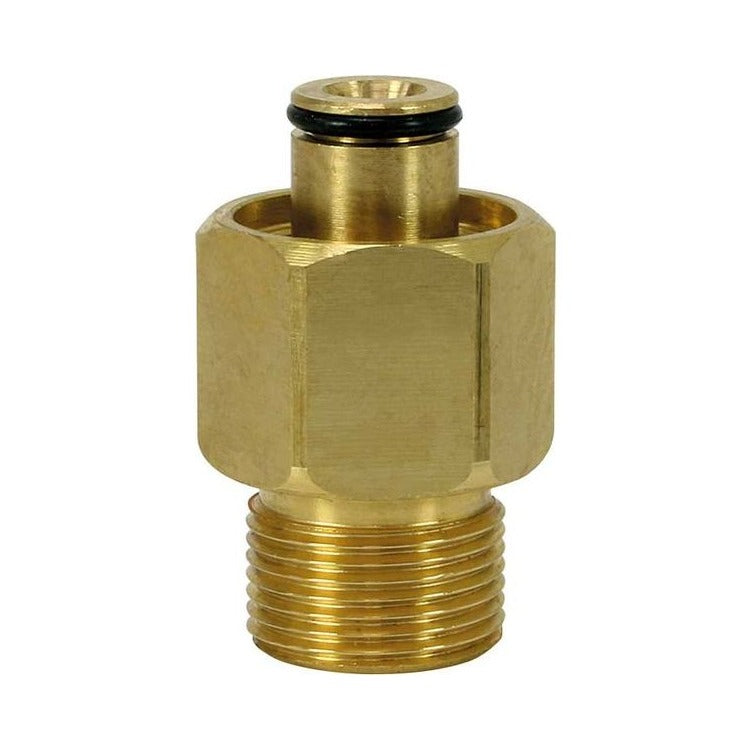

TR22 binnendraad naar M22x1,5 buitendraad adapter - geschikt voor Kärcher Professional
Deze slangadapter is een aftermarket-onderdeel van R+M Suttner. Het artikel combineert TR22 binnendraad met M22 schroefkoppeling en is bedoeld voor professionele hogedrukopstellingen waarin exact deze aansluitingen en afdichtingsgeometrie aanwezig zijn.
De vaste overgang van een vrouwelijk TR22/K-Lock-profiel naar M22x1,5 buitendraad. De uitvoering in messing is gespecificeerd voor maximaal 400 bar en 150 °C. Controleer altijd de laagste druk- en temperatuurgrens van de volledige slang-, machine- en accessoireopbouw.
Wat is TR22?
TR22 is een nominale 22 mm trapeziumdraadaansluiting die voorkomt op bepaalde professionele hogedruksystemen en door R+M Suttner ook in de K-Lock-productfamilie wordt toegepast. Een mannelijke TR22-zijde heeft volgens de maatvergelijking ongeveer 22 mm buitendiameter; een vrouwelijke zijde ongeveer 20,1 mm binnendiameter. De draad brengt de onderdelen samen, maar de feitelijke hogedrukafdichting hangt ook af van de nippel-, zitting- en O-ringgeometrie.
TR22 is niet hetzelfde als metrisch M22x1,5, ook al bevatten beide namen het getal 22. De fabrikant publiceert voor deze TR22-uitvoeringen geen spoedmaat die veilig als universele identificatie kan worden gebruikt. Meet daarom niet alleen de draaddiameter: controleer ook binnen- of buitendraad, afdichtnippel, O-ring, zitting en het exacte machine- of slangtype. Niet elke Kärcher-aansluiting is TR22 en consumenten-snelkoppelingen zijn niet automatisch passend.
Compatibiliteit met Kärcher Professional
Dit product kan geschikt zijn voor bepaalde Kärcher Professional hogedruksystemen met een overeenkomende TR22/K-Lock-aansluiting. Compatibiliteit wordt uitsluitend beschreven om de bedoelde toepassing aan te geven. Controleer vóór bestelling het exacte machinemodel, de aansluiting aan beide zijden en de afdichtingsvorm. De merknaam alleen is geen bewijs dat een koppeling past.
Onafhankelijk aftermarket-product: dit artikel is vervaardigd door R+M Suttner en is geen origineel Kärcher-onderdeel. Het is niet door Kärcher vervaardigd, gelicentieerd of aanbevolen. Kärcher is een merk van de betreffende merkeigenaar en wordt hier uitsluitend gebruikt om mogelijke compatibiliteit te beschrijven.
Belangrijkste kenmerken
- TR22 binnendraad x M22x1,5 buitendraad
- vaste overgang van een vrouwelijk TR22/K-Lock-profiel naar M22x1,5 buitendraad
- messing
- Maximaal 400 bar en 150 °C
- Exact productgewicht 113 g
Technische specificaties
| Artikelnummer | 565681 |
|---|---|
| Fabrikant | R+M Suttner |
| Type | slangadapter |
| Aansluiting A | TR22 binnendraad |
| Aansluiting B | M22 schroefkoppeling |
| Materiaal | messing |
| Maximale werkdruk | 400 bar |
| Maximale temperatuur | 150 °C |
| Gewicht | 113 g |
Montage en veiligheid
Maak de installatie volledig drukloos en laat warmwateronderdelen afkoelen. Controleer draad, afdichtnippel, O-ring en zitting op slijtage of vervuiling. Monteer beide zijden recht, zonder kruislingse belasting, en test de verbinding eerst bij lage druk op lekkage. Gebruik het artikel niet wanneer passing, vergrendeling of afdichting niet eenduidig overeenkomt.
