Kränzle K 2160 TST (60402.0) - Aandrijving

Kränzle > K2000-serie > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieK2000-serie
ModelKränzle K 2160 TST
SKU60402.0
Product
Kränzle K 2160 TST Kränzle K 2160 TST
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

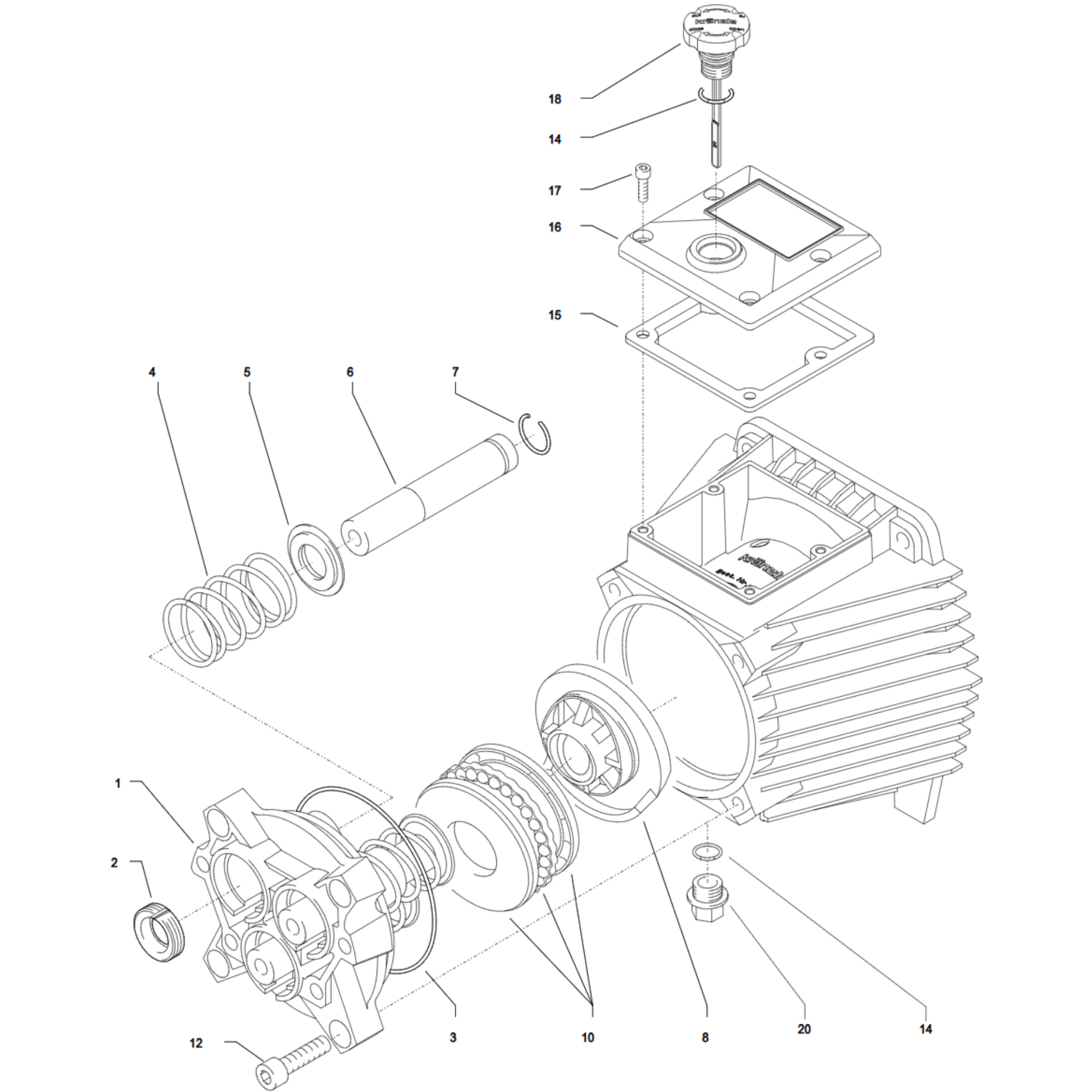

Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.

1 1 2 3 4 5 6 7 10 12 14 14 15 16 17 18 20

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 2160 TST

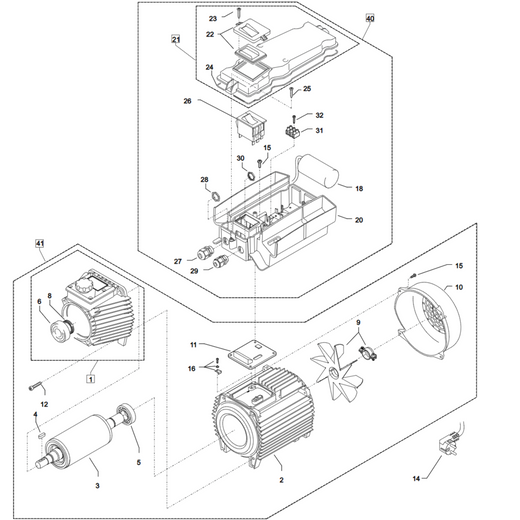

Kränzle K 2160 TST (60402.0) - Motor
Tekening Kränzle K 2160 TST (60402.0) - Motor
Kränzle K 2160 TST - Bypassysteem
Tekening Kränzle K 2160 TST - Bypassysteem
Kränzle K 2160 TST - Compleet toestel
Tekening Kränzle K 2160 TST - Compleet toestel
Kränzle K 2160 TST - Slanghaspel
Tekening Kränzle K 2160 TST - Slanghaspel
Kränzle K 2160 TST - Ventielhuis
Tekening Kränzle K 2160 TST - Ventielhuis
Kränzle K 2160 TST - Vlakstraallans
Tekening Kränzle K 2160 TST - Vlakstraallans
Kränzle K 2160 TST - Vuilfrees
Tekening Kränzle K 2160 TST - Vuilfrees

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 41020.2 Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen 1 st. €135,64 Op voorraad
2 41031 Kränzle 41031 – Oliedichting 18 × 28 × 7 mm Kränzle 41031 – Oliedichting 18 × 28 × 7 mm 3 st. €8,23 Op voorraad
3 41021.1 Kränzle 41021.1 - O-ring 88 x 2 MM Kränzle 41021.1 - O-ring 88 x 2 MM 1 st. €7,50 Op voorraad
4 41033 Kränzle 41033 - Plunjerveer Kränzle 41033 - Plunjerveer 3 st. €8,35 Op voorraad
5 41034 Kränzle 41034 - Veerdrukschijf Kränzle 41034 - Veerdrukschijf 3 st. €3,27 Op voorraad
6 41032.1 Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring 3 st. €53,12 Op voorraad
7 41035 Kränzle 41035 - Springring 18 MM (niet gebruiken) Kränzle 41035 - Springring 18 MM (niet gebruiken)
Prijs op aanvraag
1 st. €1,45 Op voorraad
10 43486 Kränzle 43486 - Axiaallager kit AP Kränzle 43486 - Axiaallager kit AP 1 st. €79,13 Op voorraad
12 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 4 st. €3,27 Op voorraad
14 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 2 st. €1,69 Op voorraad
15 46531 Kränzle 46531 - Dichting deksel oliecarter AP quadro 11-140 Kränzle 46531 - Dichting deksel oliecarter AP quadro 11-140 1 st. €6,29 Op voorraad
16 46532 Kränzle 46532 - Deksel oliecarter AP quadro 11-140 TST Kränzle 46532 - Deksel oliecarter AP quadro 11-140 TST 1 st. €15,00 Op voorraad
17 41019.4 Kränzle 41019.4 - Schroef M5 x 12 Kränzle 41019.4 - Schroef M5 x 12 4 st. €1,94 Op voorraad
18 48017 Kränzle 48017 - Oliepeil staaf (APG pomp) Kränzle 48017 - Oliepeil staaf (APG pomp) 1 st. €21,30 Op voorraad
20 48020 Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring 1 st. €11,62 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle K 2160 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle K2000-serie. Herkende SKU of modelcode: 60402.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle K 2160 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle K 2160 TST.
