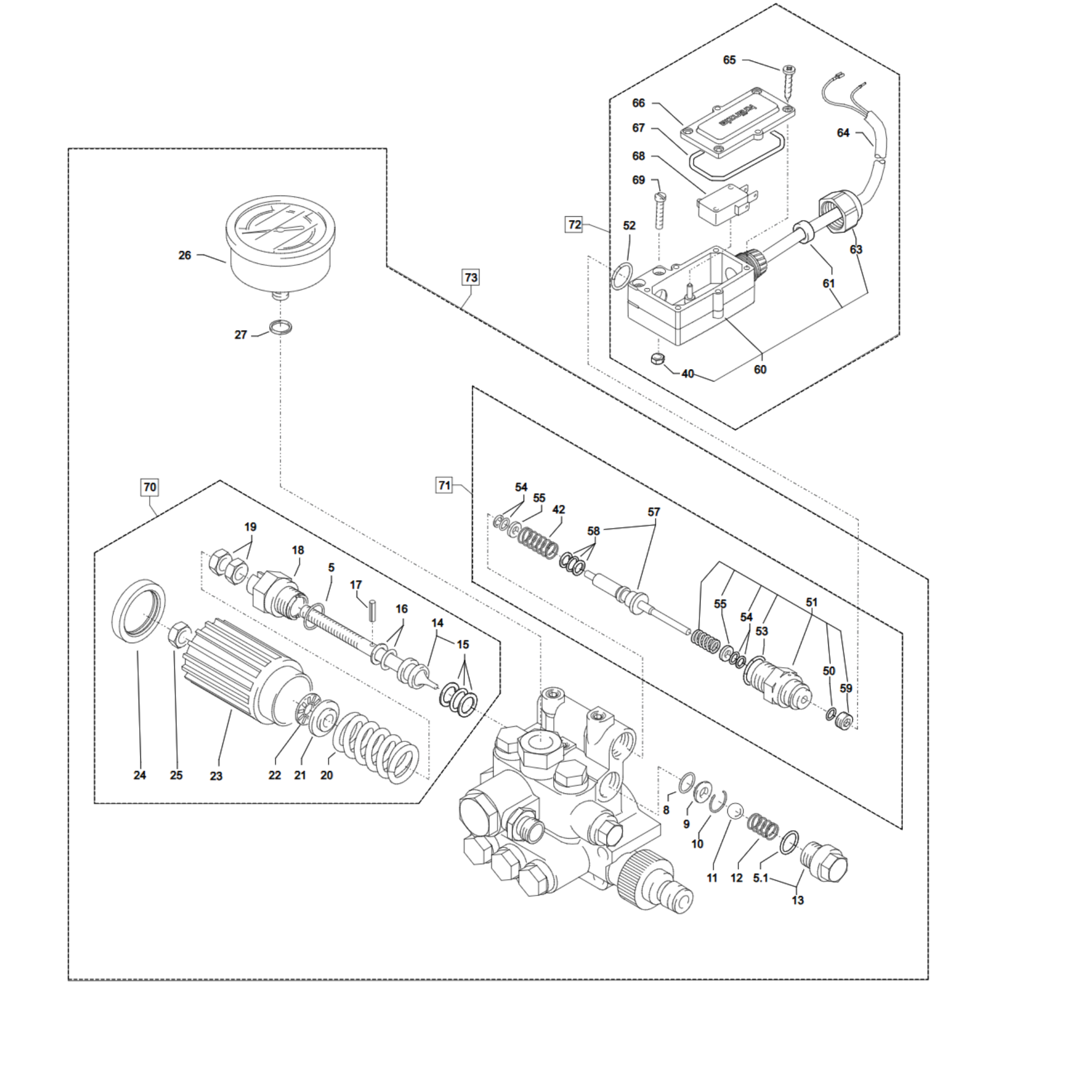

Kränzle K 2160 TST - Bypassysteem

Kränzle > K2000-serie > 60402.0 > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieK2000-serie
ModelKränzle K 2160 TST
SKU60402.0
ModeljaarBouwjaar na 04/2023
5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 40 42 50 51 52 53 54 55 57 58 59 60 61 63 64 65 66 67 68 69 70 71 72 73

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 2160 TST
Kränzle K 2160 TST (60402.0) - Aandrijving
Tekening Kränzle K 2160 TST (60402.0) - Aandrijving
Kränzle K 2160 TST (60402.0) - Motor
Tekening Kränzle K 2160 TST (60402.0) - Motor
Kränzle K 2160 TST - Compleet toestel
Tekening Kränzle K 2160 TST - Compleet toestel
Kränzle K 2160 TST - Slanghaspel
Tekening Kränzle K 2160 TST - Slanghaspel
Kränzle K 2160 TST - Ventielhuis
Tekening Kränzle K 2160 TST - Ventielhuis
Kränzle K 2160 TST - Vlakstraallans
Tekening Kränzle K 2160 TST - Vlakstraallans
Kränzle K 2160 TST - Vuilfrees
Tekening Kränzle K 2160 TST - Vuilfrees

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 1 st. €3,15 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12245 Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) 1 st. €5,20 Op voorraad
12 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set) 1 st. €1,69 Op voorraad
13 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8" 1 st. €5,20 Op voorraad
14 14134 Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) 1 st. €60,14 Op voorraad
15 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 1 st. €8,71 Op voorraad
16 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set) 1 st. €8,11 Op voorraad
17 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set) 1 st. €1,69 Op voorraad
18 42105 Kränzle 42105 - As doorvoernippel + o-ring (ook in set) Kränzle 42105 - As doorvoernippel + o-ring (ook in set) 1 st. €30,98 Op voorraad
19 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set) 2 st. €1,69 Op voorraad
20 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) 1 st. €8,59 Op voorraad
21 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set) 1 st. €3,27 Op voorraad
22 14146 Kränzle 14146 - Naaldlager Kränzle 14146 - Naaldlager 1 st. €10,41 Op voorraad
23 40457 Kränzle 40457 - Handrad AM pomp (ook in set) Kränzle 40457 - Handrad AM pomp (ook in set) 1 st. €15,00 Op voorraad
24 40458 Kränzle 40458 - Kap handrad AM pomp (ook in set) Kränzle 40458 - Kap handrad AM pomp (ook in set) 1 st. €4,11 Op voorraad
25 14152 Kränzle 14152 - Moer M8 x 1 (ook in set) Kränzle 14152 - Moer M8 x 1 (ook in set) 1 st. €4,36 Op voorraad
26 15039 Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) 1 st. €50,09 Op voorraad
27 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 4 st. €2,42 Op voorraad
40 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4 2 st. €1,21 Op voorraad
42 40520 Kränzle 40520 - Drukveer (1 in 15009.3) Kränzle 40520 - Drukveer (1 in 15009.3) 1 st. €5,93 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 15019.1 Kränzle 15019.1 - PVC-kabel 2 x 1,5 MM� (35 cm met klemmen) Kränzle 15019.1 - PVC-kabel 2 x 1,5 MM� (35 cm met klemmen) 1 st. €7,62 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
70 40490 Kränzle 40490 - Drukregelventiel KPL AM pomp Kränzle 40490 - Drukregelventiel KPL AM pomp 1 st. €89,30 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 41300.6 Kränzle 41300.6 - Drukschakelaar KPL met kabel K1050/K2000TST Kränzle 41300.6 - Drukschakelaar KPL met kabel K1050/K2000TST 1 st. €44,65 Op voorraad
73 48050.1 Kränzle 48050.1 - Ventielhuis APG KPL. K2160-2175TST Kränzle 48050.1 - Ventielhuis APG KPL. K2160-2175TST 1 st. €544,02 Op voorraad

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van "Bypassysteem" voor de Kränzle K 2160 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle K2000-serie. Controleer steeds of SKU of modelcode 60402.0 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Bypassysteem" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle K 2160 TST? Ga dan naar het overzicht met alle tekeningen van de Kränzle K 2160 TST.
