Kränzle K 2160 TST - Ventielhuis

Kränzle > K2000-serie > Bouwjaar na 04/2023

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieK2000-serie
ModelKränzle K 2160 TST
SKU60402.0
Product
Kränzle K 2160 TST Kränzle K 2160 TST
Bekijk nieuw product →
ModeljaarBouwjaar na 04/2023

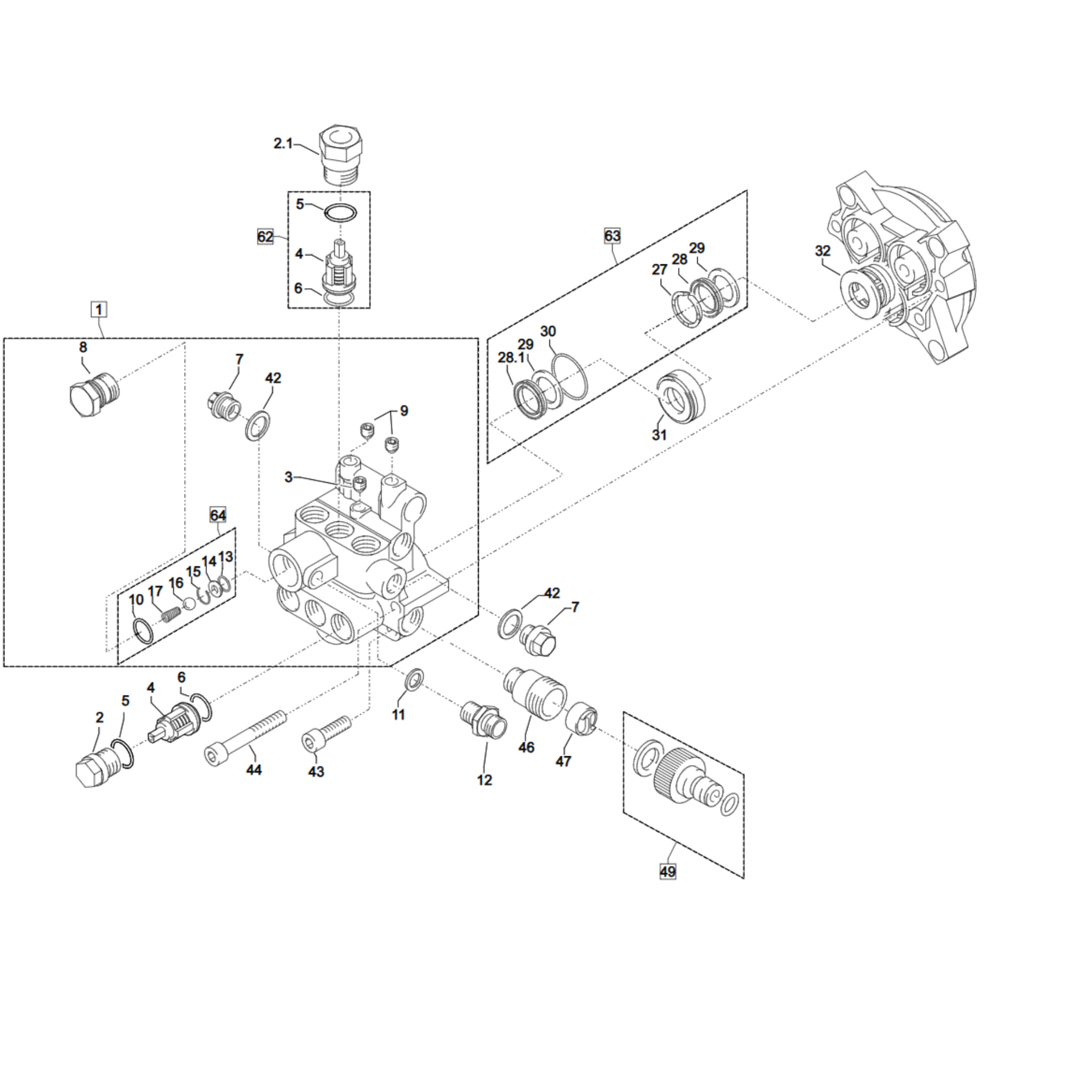

Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 27 28 29 30 31 32 42 43 44 46 47 49 62 63 64

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle K 2160 TST
Kränzle K 2160 TST (60402.0) - Aandrijving
Tekening Kränzle K 2160 TST (60402.0) - Aandrijving
Kränzle K 2160 TST (60402.0) - Motor
Tekening Kränzle K 2160 TST (60402.0) - Motor
Kränzle K 2160 TST - Bypassysteem
Tekening Kränzle K 2160 TST - Bypassysteem
Kränzle K 2160 TST - Compleet toestel
Tekening Kränzle K 2160 TST - Compleet toestel
Kränzle K 2160 TST - Slanghaspel
Tekening Kränzle K 2160 TST - Slanghaspel
Kränzle K 2160 TST - Vlakstraallans
Tekening Kränzle K 2160 TST - Vlakstraallans
Kränzle K 2160 TST - Vuilfrees
Tekening Kränzle K 2160 TST - Vuilfrees

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 42160 Kränzle 42160 - Ventielhuis APG KR 160 TST - therm 630-750 Kränzle 42160 - Ventielhuis APG KR 160 TST - therm 630-750 1 st. €273,82 Op voorraad
2 41714 Kränzle 41714 - Ventielstop APG-pomp Kränzle 41714 - Ventielstop APG-pomp 1 st. €12,10 Op voorraad
3 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
4 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 6 st. €3,15 Op voorraad
6 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
7 42103 Kränzle 42103 - Stop messing 1/4" (met kraag) Kränzle 42103 - Stop messing 1/4" (met kraag) 2 st. €6,29 Op voorraad
8 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
9 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
10 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
11 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 2 st. €2,42 Op voorraad
12 41042 Kränzle 41042 - Nippel 1/4" M x M14 Kränzle 41042 - Nippel 1/4" M x M14 1 st. €9,92 Op voorraad
13 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
14 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
15 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
16 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
17 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
27 41018 Kränzle 41018 - Drukring (ook in set) Kränzle 41018 - Drukring (ook in set) 3 st. €1,45 Op voorraad
28 41013.2 Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) 3 st. €7,50 Op voorraad
29 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
30 40026 Kränzle 40026 - O-ring 28,3 x 1,78 MM Kränzle 40026 - O-ring 28,3 x 1,78 MM 3 st. €2,18 Op voorraad
31 41066 Kränzle 41066 - Lekagering Kränzle 41066 - Lekagering 3 st. €13,67 Op voorraad
32 41015.2 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 3 st. €13,79 Op voorraad
42 42104 Kränzle 42104 - Koperring 14 x 20 x 1,5 MM Kränzle 42104 - Koperring 14 x 20 x 1,5 MM 2 st. €1,94 Op voorraad
43 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 2 st. €3,27 Op voorraad
44 41017.2 Kränzle 41017.2 - Schroef 8 x 55 inox Kränzle 41017.2 - Schroef 8 x 55 inox 2 st. €5,32 Op voorraad
46 41016 Kränzle 41016 - Slangaansluiting 3/8" man Kränzle 41016 - Slangaansluiting 3/8" man 1 st. €12,95 Op voorraad
47 41046.2 Kränzle 41046.2 - Waterfilter ingang Kränzle 41046.2 - Waterfilter ingang 1 st. €3,03 Op voorraad
49 41047.4 Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR 1 st. €5,69 Op voorraad
62 41748.1 Kränzle Repairkit ventielen groen - APG-pomp (41748.1) Kränzle Repairkit ventielen groen - APG-pomp (41748.1) 1 st. €93,65 Op voorraad
63 41049.1 Repairkit manchetten 18mm Kränzle APG-pomp Repairkit manchetten 18mm Kränzle APG-pomp 1 st. €104,18 Op voorraad
64 44566 Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) Kränzle 44566 - Repairkit terugslagventiel uitgang (zitting �7MM - kogel �10MM ) 1 st. €16,94 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle K 2160 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle K2000-serie. Herkende SKU of modelcode: 60402.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle K 2160 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle K 2160 TST.
