Kränzle Therm 1017 (63220.0) - Brandertechnieken
Kränzle > Therm 1017-serie
MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm 1017-serie
ModelKränzle Therm 1017
SKU63220.0
Product
Kränzle Therm 1017
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
25
27
28
29
30
31
32
33
34
39
40
41
42
44
51
51
52
53
54
55
56
57
58
58
59
60
61
Onderdelenlijst
| Pos. | Artikelnummer | Afbeelding | Onderdeel | Benodigd | Prijs | Beschikbaarheid | Winkelwagen |
|---|---|---|---|---|---|---|---|
| 1 | 44821.1 |
|
Kränzle 44821.1 - Steun ontstekingstransfo therm CA/C/therm-1 | 1 st. | €9,80 | Op voorraad |
|
| 2 | 44395 |
|
Kränzle 44395 - Slangklem brander therm-1 | 1 st. | €13,92 | Op voorraad |
|
| 3 | 44074 |
|
Kränzle 44074 – Ontstekingstransformator 230 V (brander) | 1 st. | €167,71 | Op voorraad |
|
| 4 | 44113 |
|
Kränzle 44113 - Schroef | 2 st. | €1,69 | Op voorraad |
|
| 5 | 44114 |
|
Kränzle 44114 – Ontstekingskabel set | Originele kabels voor Kranzle branders | 1 st. | €54,69 | Op voorraad |
|
| 6 | 44451 | - | Onderdeel niet in webshop. Neem contact op voor een aanvraag. | 1 st. | - | Op aanvraag | Aanvragen |
| 7 | 44115 |
|
Kränzle 44115 - Ringmoer M 8 | 3 st. | €7,26 | Op voorraad |
|
| 8 | 44222 |
|
Kränzle 44222 - Springveer a8 DIN 127 | 5 st. | €1,69 | Op voorraad |
|
| 9 | 14127.2 | - | Zeskantmoer M8 inox | 2 st. | €2,18 | Op voorraad |
|
| 10 | 44369 |
|
Kränzle 44369 - Sokkel ontstekingskabels therm-1 | 1 st. | €2,18 | Op voorraad |
|
| 11 | 44468 | - | Brandstofleiding therm 1017 | 1 st. | €19,12 | Op voorraad |
|
| 12 | 44454 | - | HD elleboog 4MM (M8x1) x 4MM (M8x1) | 1 st. | €10,77 | Op voorraad |
|
| 13 | 44461 | - | Onderdeel niet in webshop. Neem contact op voor een aanvraag. | 1 st. | - | Op aanvraag | Aanvragen |
| 14 | 44177 |
|
Kränzle 44177 - Schroef M6 x 10 | 3 st. | €1,45 | Op voorraad |
|
| 16 | 44109 |
|
Kränzle 44109 - Schroef 6,3 x 13 | 7 st. | €1,69 | Op voorraad |
|
| 17 | 50182 | - | Vloot 10.5 | 3 st. | €1,69 | Op voorraad |
|
| 18 | 44116 |
|
Kränzle 44116 - Schroef M10 x 20 DIN 933 | 3 st. | €2,18 | Op voorraad |
|
| 19 | 44102.1 |
|
Kränzle 44102.1 - Manometerleiding zwart | 1 st. | €54,81 | Op voorraad |
|
| 20 | 44068 |
|
Kränzle 44068 - Ventilatorsteun | 1 st. | €45,50 | Op voorraad |
|
| 21 | 44353 |
|
Kränzle 44353 - Ventilatorhuis therm-1 | 1 st. | €41,02 | Op voorraad |
|
| 22 | 44380 |
|
Kränzle 44380 - Ventilator brandermotor therm-1 | 1 st. | €62,92 | Op voorraad |
|
| 23 | 44354 |
|
Kränzle 44354 - Ventilatordeksel therm-1 | 1 st. | €35,45 | Op voorraad |
|
| 24 | 44072.6 |
|
Kränzle 44072.6 - Brandermotor therm-1(+zekering 2.5A traag) | 1 st. | €181,98 | Op voorraad |
|
| 25 | 44085 | - | Verbindingsstuk brandstofpomp | 1 st. | €11,13 | Op voorraad |
|
| 27 | 44355 |
|
Kränzle 44355 - Schuifluik (lucht) | 1 st. | €9,92 | Op voorraad |
|
| 28 | 43426 |
|
Kränzle 43426 - Schroef 5,0 x 14 MM | 2 st. | €1,45 | Op voorraad |
|
| 29 | 41019.4 |
|
Kränzle 41019.4 - Schroef M5 x 12 | 1 st. | €1,94 | Op voorraad |
|
| 30 | 41414.1 |
|
Kränzle 41414.1 - Schroef | 9 st. | €1,09 | Op voorraad |
|
| 31 | 43471 | - | Schijf 4,3 | 4 st. | €1,69 | Op voorraad |
|
| 32 | 44216 |
|
Kränzle 44216 - Schroef M4 x 8 | 5 st. | €1,69 | Op voorraad |
|
| 33 | 44090 |
|
Kränzle 44090 - Stift M6 x 8 DIN 914 (imbus brander) | 2 st. | €1,45 | Op voorraad |
|
| 34 | 50152 | - | Onderlegschijf 5,3 | 1 st. | €1,69 | Op voorraad |
|
| 39 | 44840 |
|
Kränzle 44840 - HD slang wateruitgang therm C + therm-1 + therm RP | 1 st. | €77,56 | Op voorraad |
|
| 40 | 44954.1 |
|
Kränzle 44954.1 - Temperatuurvoeler thermostaat therm-1 | 1 st. | €35,82 | Op voorraad |
|
| 41 | 40075 |
|
Kränzle 40075 - Moer M18 (1 ST in set 42580) | 2 st. | €2,06 | Op voorraad |
|
| 42 | 44173 |
|
Kränzle 44173 - T-stuk 2 x M18 x 1,5/1 x 3/8" AG | 43 st. | €32,07 | Op voorraad |
|
| 44 | 44093 |
|
Kränzle 44093 - HD slang 360 MM | 1 st. | €59,17 | Op voorraad |
|
| 51 | 44086.1 |
|
Kränzle 44086.1 - Afsluitring therm-1 | 2 st. | €14,76 | Op voorraad |
|
| 52 | 44090 |
|
Kränzle 44090 - Stift M6 x 8 DIN 914 (imbus brander) | 2 st. | €1,45 | Op voorraad |
|
| 53 | 44112 |
|
Kränzle 44112 - Schroef 4,8 x 13 MM | 6 st. | €1,69 | Op voorraad |
|
| 54 | 44169 |
|
Kränzle 44169 - Temperatuurbeveiliging | 1 st. | €75,02 | Op voorraad |
|
| 55 | 44172 |
|
Kränzle 44172 - Moer voor sensor | 1 st. | €6,90 | Op voorraad |
|
| 56 | 50174 | - | Onderlegschijf | 1 st. | €1,69 | Op voorraad |
|
| 57 | 44358 |
|
Kränzle 44358 - Draaiknop schuifluik (lucht) | 1 st. | €3,15 | Op voorraad |
|
| 58 | 40315 |
|
Kränzle 40315 - Clips | 2 st. | €1,69 | Op voorraad |
|
| 59 | 44356 |
|
Kränzle 44356 - Tegenplaat luchtafstelling | 1 st. | €1,69 | Op voorraad |
|
| 60 | 44382 |
|
Kränzle 44382 - As luchtafstelling | 1 st. | €8,47 | Op voorraad |
|
| 61 | 44357 |
|
Kränzle 44357 - Tandwiel schuifluik (lucht) | 1 st. | €1,69 | Op voorraad |
|

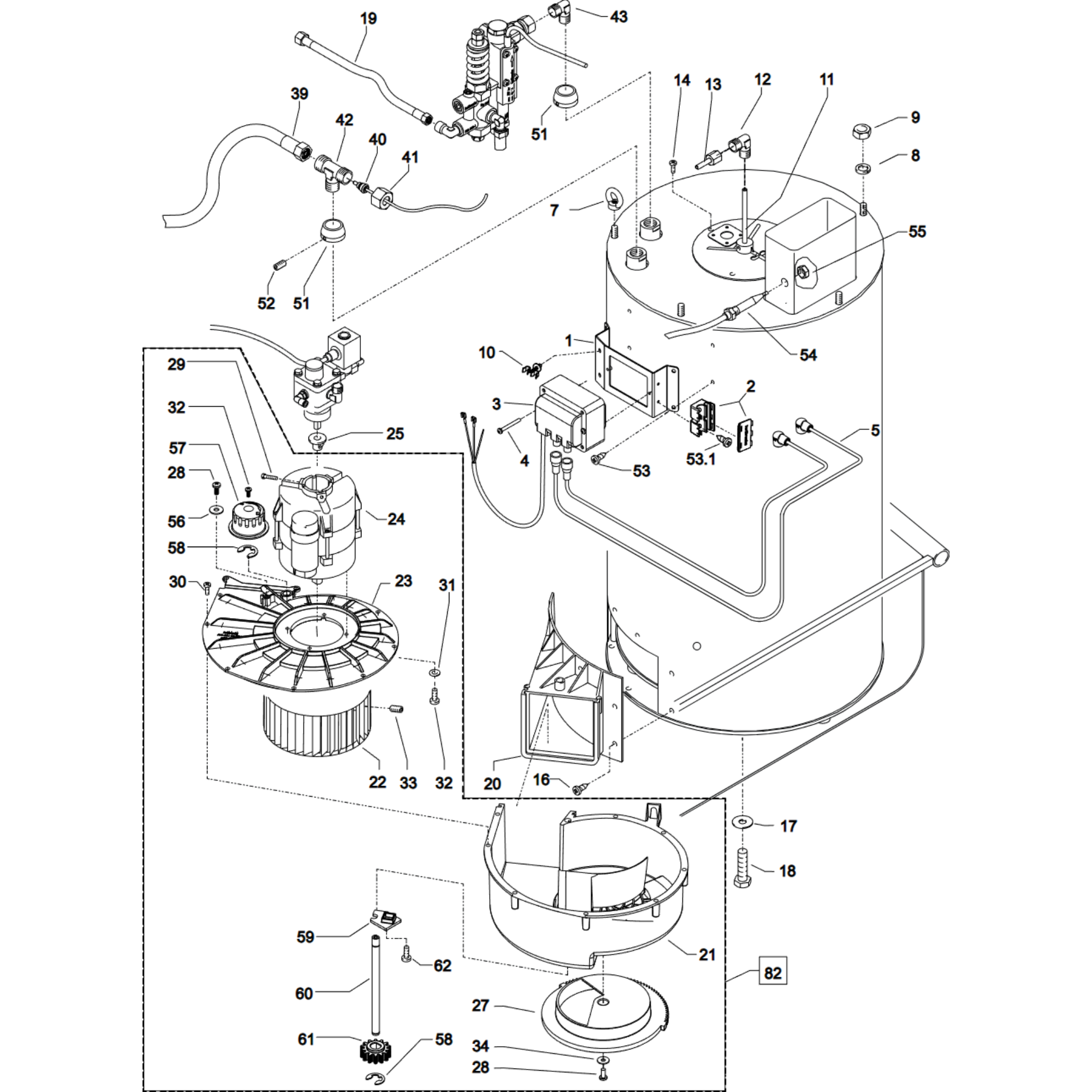

Onderdelen op deze Brandertechnieken tekening
Op deze pagina vind je de onderdelen van Brandertechnieken voor Kränzle Therm 1017. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.
Deze deeltekening hoort bij Kränzle Therm 1017-serie. Herkende SKU of modelcode: 63220.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.
Wil je niet alleen deze Brandertechnieken tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm 1017? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm 1017.
