Kränzle Therm 1017 - Bypassysteem

Kränzle > Therm 1017-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm 1017-serie
ModelKränzle Therm 1017
SKU63220.0
Product
Kränzle Therm 1017 Kränzle Therm 1017
Bekijk nieuw product →
5 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 49 50 51 52 52 53 54 55 55 55 56 57 58 59 60 60 61 61 63 63 64 64 65 65 66 67 67 68

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm 1017
Kränzle Therm 1017 (63220.0) - Aandrijving
Tekening Kränzle Therm 1017 (63220.0) - Aandrijving
Kränzle Therm 1017 (63220.0) - Branderkamer
Tekening Kränzle Therm 1017 (63220.0) - Branderkamer
Kränzle Therm 1017 (63220.0) - Brandertechnieken
Tekening Kränzle Therm 1017 (63220.0) - Brandertechnieken
Kränzle Therm 1017 (63220.0) - Brandstoftoevoer
Tekening Kränzle Therm 1017 (63220.0) - Brandstoftoevoer
Kränzle Therm 1017 (63220.0) - Compleet toestel
Tekening Kränzle Therm 1017 (63220.0) - Compleet toestel
Kränzle Therm 1017 (63220.0) - Elektrokast
Tekening Kränzle Therm 1017 (63220.0) - Elektrokast
Kränzle Therm 1017 (63220.0) - Motor
Tekening Kränzle Therm 1017 (63220.0) - Motor
Kränzle Therm 1017 (63220.0) - Veiligheidsventiel
Tekening Kränzle Therm 1017 (63220.0) - Veiligheidsventiel
Kränzle Therm 1017 (63220.0) - Wateringang
Tekening Kränzle Therm 1017 (63220.0) - Wateringang
Kränzle Therm 1017 (63220.0) - Wateringang - (nieuwe vlotter)
Tekening Kränzle Therm 1017 (63220.0) - Wateringang - (nieuwe vlotter)
Kränzle Therm 1017 - Slanghaspel
Tekening Kränzle Therm 1017 - Slanghaspel
Kränzle Therm 1017 - Ventielhuis
Tekening Kränzle Therm 1017 - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM
Prijs op aanvraag
1 st. €3,15 Op voorraad
5 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM
Prijs op aanvraag
1 st. €1,69 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1)
Prijs op aanvraag
1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566)
Prijs op aanvraag
1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1)
Prijs op aanvraag
1 st. €2,06 Op voorraad
11 12245 Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148)
Prijs op aanvraag
1 st. €5,20 Op voorraad
12 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set)
Prijs op aanvraag
1 st. €1,69 Op voorraad
13 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8"
Prijs op aanvraag
1 st. €5,20 Op voorraad
14 14134 Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set)
Prijs op aanvraag
1 st. €60,14 Op voorraad
15 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset)
Prijs op aanvraag
1 st. €8,71 Op voorraad
16 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set)
Prijs op aanvraag
1 st. €8,11 Op voorraad
17 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set)
Prijs op aanvraag
1 st. €1,69 Op voorraad
18 42105 Kränzle 42105 - As doorvoernippel + o-ring (ook in set) Kränzle 42105 - As doorvoernippel + o-ring (ook in set)
Prijs op aanvraag
1 st. €30,98 Op voorraad
19 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set)
Prijs op aanvraag
2 st. €1,69 Op voorraad
20 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set)
Prijs op aanvraag
1 st. €8,59 Op voorraad
21 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set)
Prijs op aanvraag
1 st. €3,27 Op voorraad
22 14146 Kränzle 14146 - Naaldlager Kränzle 14146 - Naaldlager
Prijs op aanvraag
1 st. €10,41 Op voorraad
23 40457 Kränzle 40457 - Handrad AM pomp (ook in set) Kränzle 40457 - Handrad AM pomp (ook in set)
Prijs op aanvraag
1 st. €15,00 Op voorraad
24 40458 Kränzle 40458 - Kap handrad AM pomp (ook in set) Kränzle 40458 - Kap handrad AM pomp (ook in set)
Prijs op aanvraag
1 st. €4,11 Op voorraad
25 14152 Kränzle 14152 - Moer M8 x 1 (ook in set) Kränzle 14152 - Moer M8 x 1 (ook in set)
Prijs op aanvraag
1 st. €4,36 Op voorraad
26 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3)
Prijs op aanvraag
1 st. €8,11 Op voorraad
27 15011 Kränzle 15011 - Uitgangsstuk 1/4 AG Kränzle 15011 - Uitgangsstuk 1/4 AG
Prijs op aanvraag
1 st. €10,53 Op voorraad
49 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3)
Prijs op aanvraag
1 st. €4,24 Op voorraad
50 15014 Kränzle 15014 - O-ring 5 x 1,5 MM Kränzle 15014 - O-ring 5 x 1,5 MM
Prijs op aanvraag
1 st. €2,06 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE)
Prijs op aanvraag
1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3)
Prijs op aanvraag
2 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3)
Prijs op aanvraag
1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set)
Prijs op aanvraag
2 st. €5,81 Op voorraad
55 15015 Kränzle 15015 - Schijf voor drukschakelaar dia. 5,1 (ook in set) Kränzle 15015 - Schijf voor drukschakelaar dia. 5,1 (ook in set)
Prijs op aanvraag
1 st. €2,06 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3)
Prijs op aanvraag
2 st. €2,06 Op voorraad
56 15016 Kränzle 15016 - Veer 1,8 x 9,1 x 18,5 (ook in set) Kränzle 15016 - Veer 1,8 x 9,1 x 18,5 (ook in set)
Prijs op aanvraag
1 st. €5,57 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240)
Prijs op aanvraag
1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3)
Prijs op aanvraag
1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3)
Prijs op aanvraag
1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar
Prijs op aanvraag
2 st. €10,53 Op voorraad
60 15205 - Drukschakelhuis rood
Prijs op aanvraag
1 st. €9,92 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 2 st. - Op aanvraag Aanvragen
63 15203 - Wartel PG 11
Prijs op aanvraag
2 st. €1,21 Op voorraad
64 44367 - Aansluitkabel grijs
Prijs op aanvraag
1 st. €21,18 Op voorraad
64 44368 - Aansluitkabel rood
Prijs op aanvraag
1 st. €22,14 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM
Prijs op aanvraag
12 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154)
Prijs op aanvraag
1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM
Prijs op aanvraag
2 st. €5,20 Op voorraad
68 44262 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 2 st. - Op aanvraag Aanvragen

Onderdelen op deze Bypassysteem tekening

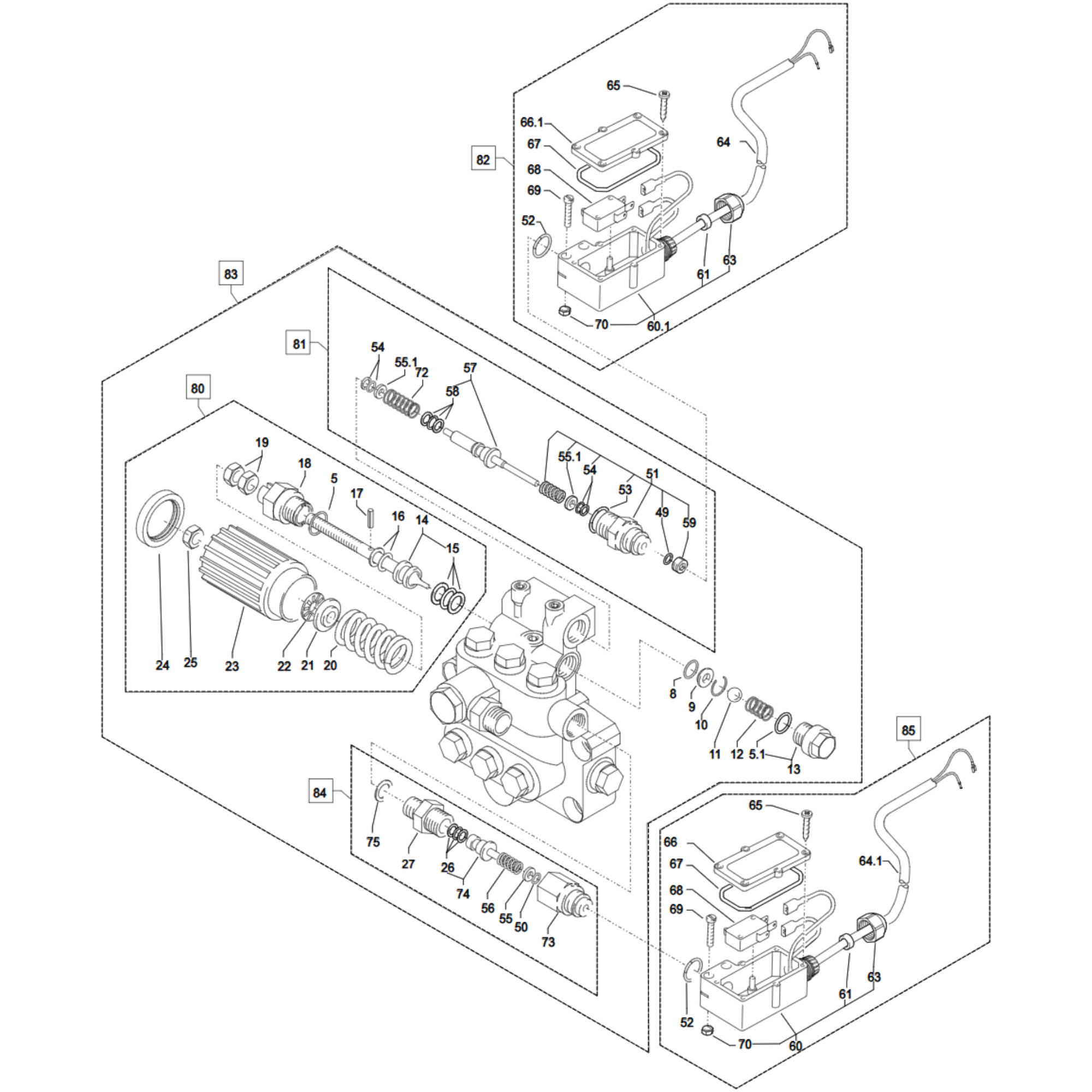

Op deze pagina vind je de onderdelen van Bypassysteem voor Kränzle Therm 1017. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Therm 1017-serie. Herkende SKU of modelcode: 63220.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Bypassysteem tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm 1017? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm 1017.
