Kränzle Therm 1017 (63220.0) - Motor
Kränzle > Therm 1017-serie
Kränzle Therm 1017
Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.
Onderdelenlijst
| Pos. | Artikelnummer | Afbeelding | Onderdeel | Benodigd | Prijs | Beschikbaarheid | Winkelwagen |
|---|---|---|---|---|---|---|---|
| 1 | 40710 |
|
Kränzle 40710 - Stator 4 KW 400 V 50 HZ | 1 st. | €491,38 | Op voorraad |
|
| 2 | 40700 |
|
Kränzle 40700 - Flens + lager + dichting (AM pomp) | 1 st. | €182,95 | Op voorraad |
|
| 3 | 40703 |
|
Kränzle 40703 - Rotor 100 400 V 50 HZ (AQ-pomp) | 1 st. | €144,84 | Op voorraad |
|
| 4 | 40702.1 |
|
Kränzle 40702.1 – Koelschroef BG100 (AM-pomp) met klem | 1 st. | €17,55 | Op voorraad |
|
| 5 | 40701 |
|
Kränzle 40701 - Koelschroef bescherming (AM pomp) | 1 st. | €17,55 | Op voorraad |
|
| 6 | 40534 |
|
Kränzle 40534 - Klemkast | 1 st. | €56,87 | Op voorraad |
|
| 7 | 43030 |
|
Kränzle 43030 - Vlakdichting | 1 st. | €9,68 | Op voorraad |
|
| 8 | 43031.1 | - | Lusterklem 4-polig | 1 st. | €7,50 | Op voorraad |
|
| 9 | 40539 | - | Kabelverbinding PG 13,5 | 1 st. | €13,67 | Op voorraad |
|
| 10 | 40704 |
|
Kränzle 40704 - Konisch rollager (AM pomp) | 1 st. | €50,70 | Op voorraad |
|
| 11 | 40080 |
|
Kränzle 40080 – Oliedichting 35 × 47 × 7 mm | 1 st. | €16,46 | Op voorraad |
|
| 12 | 40459 |
|
Kränzle 40459 - Clavet 8x7x28 | 1 st. | €3,27 | Op voorraad |
|
| 13 | 40538 |
|
Kränzle 40538 - Kogellager | 1 st. | €36,54 | Op voorraad |
|
| 14 | 43037 |
|
Kränzle 43037 - Schroef M6 x 30 | 4 st. | €1,69 | Op voorraad |
|
| 16 | 43036 | - | Schroef 2.9 x 16 | 1 st. | €1,69 | Op voorraad |
|
| 19 | 41489 |
|
Kränzle 41489 - Bout M 4 x 12 | 4 st. | €1,69 | Op voorraad |
|
| 21 | 41489 |
|
Kränzle 41489 - Bout M 4 x 12 | 4 st. | €1,69 | Op voorraad |
|
| 22 | 43038 | - | Aardingsschroef M4 | 1 st. | €3,87 | Op voorraad |
|
| 25 | 44013 |
|
Kränzle 44013 - Chassis motor therm | 1 st. | €90,99 | Op voorraad |
|
| 26 | 44227 |
|
Kränzle 44227 - Trillingsdemper motor therm | 4 st. | €11,37 | Op voorraad |
|
| 27 | 41409 |
|
Kränzle 41409 - Onderlegschijf 8,4 | 7 st. | €1,69 | Op voorraad |
|
| 28 | 43059 |
|
Kränzle 43059 - Schroef M8 x 40 | 3 st. | €2,54 | Op voorraad |
|
| 29 | 43419.2 | - | Rubberdemper 15x20 | 2 st. | €5,57 | Op voorraad |
|

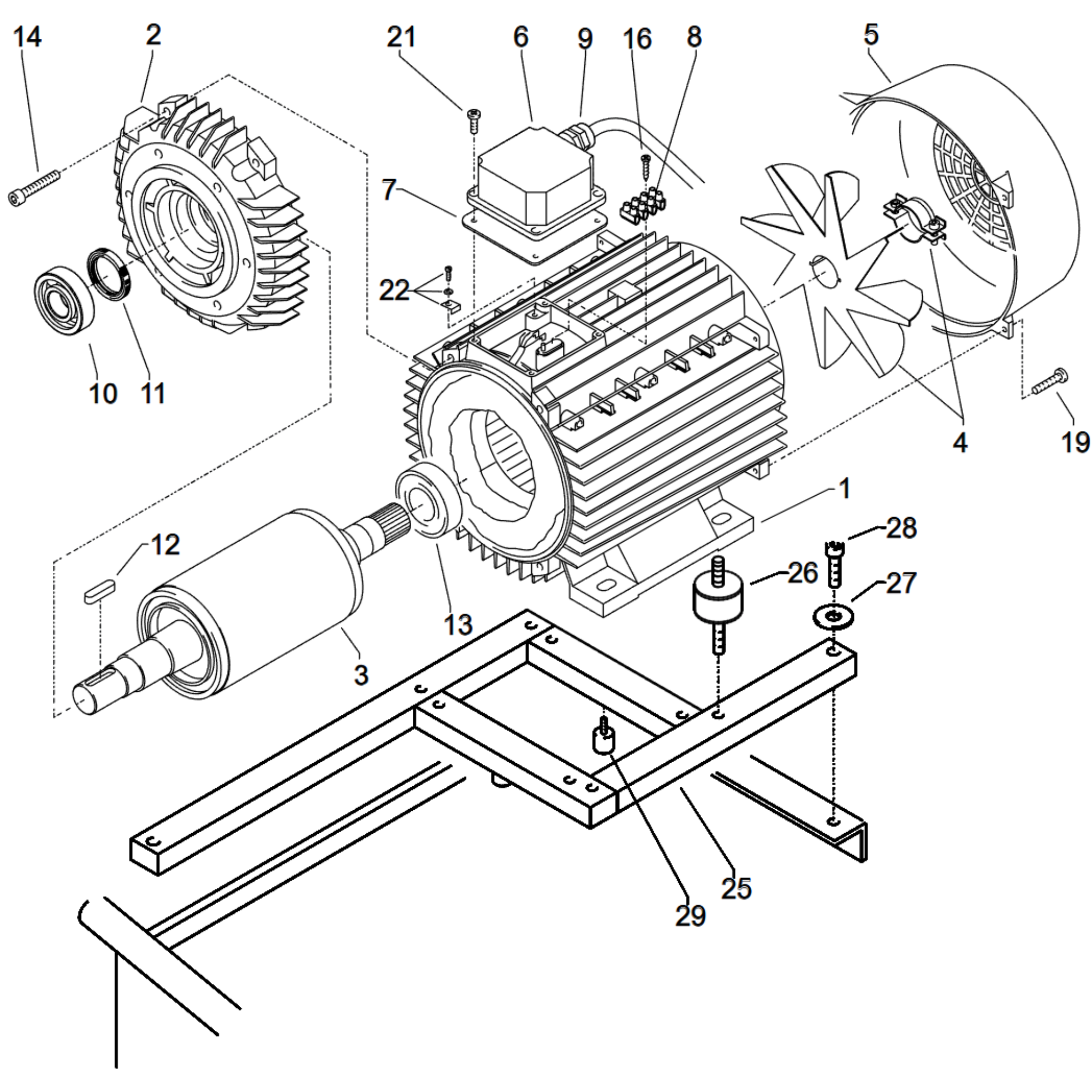

Onderdelen op deze Motor tekening
Op deze pagina vind je de onderdelen van Motor voor Kränzle Therm 1017. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.
Deze deeltekening hoort bij Kränzle Therm 1017-serie. Herkende SKU of modelcode: 63220.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.
Wil je niet alleen deze Motor tekening bekijken, maar alle onderdelentekeningen voor Kränzle Therm 1017? Ga dan naar het overzicht met alle tekeningen van Kränzle Therm 1017.
