Kränzle HD 12/130 TS - Aandrijving

Kränzle > Draagbare machines

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 12/130 TS
SKU60018.0
Product
Kränzle HD 12/130 TS Kränzle HD 12/130 TS
Bekijk nieuw product →

Klik op een nummer in de tekening. Je springt meteen naar het juiste onderdeel; de geselecteerde rij blijft duidelijk gemarkeerd.

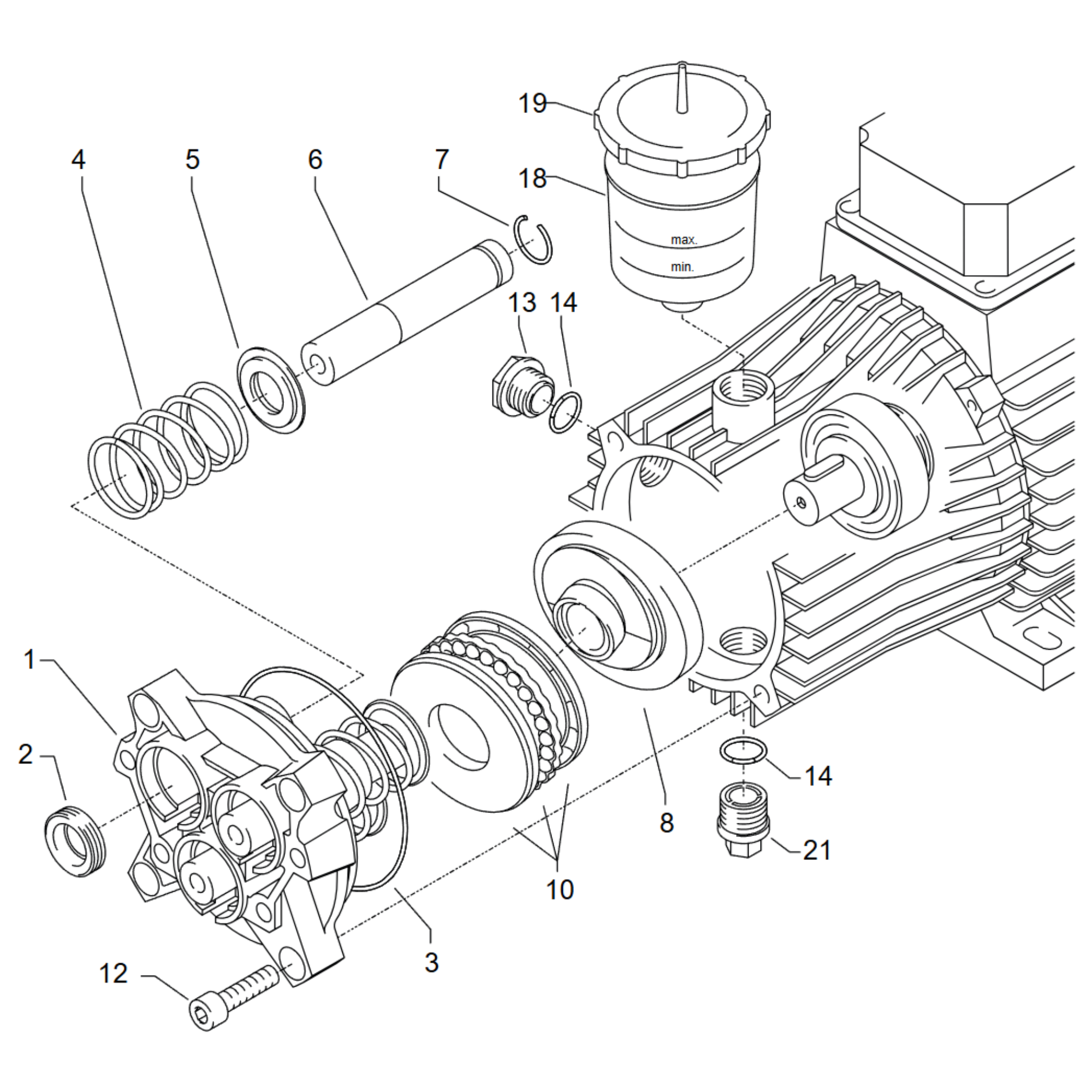

KranzleHD12130TS_Aandrijving 1 2 3 4 5 6 7 10 12 13 14 14 18 19 21

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 12/130 TS
Kränzle HD 12/130 TS - Bypassysteem
Tekening Kränzle HD 12/130 TS - Bypassysteem
Kränzle HD 12/130 TS - Compleet toestel
Tekening Kränzle HD 12/130 TS - Compleet toestel
Kränzle HD 12/130 TS - Motor
Tekening Kränzle HD 12/130 TS - Motor
Kränzle HD 12/130 TS - Ventielhuis
Tekening Kränzle HD 12/130 TS - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 41020.2 Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen Kränzle 41020.2 - Plunjerplaat 18 MM met dichtingen 1 st. €135,64 Op voorraad
2 41031 Kränzle 41031 – Oliedichting 18 × 28 × 7 mm Kränzle 41031 – Oliedichting 18 × 28 × 7 mm 3 st. €8,23 Op voorraad
3 41021.1 Kränzle 41021.1 - O-ring 88 x 2 MM Kränzle 41021.1 - O-ring 88 x 2 MM 1 st. €7,50 Op voorraad
4 41033 Kränzle 41033 - Plunjerveer Kränzle 41033 - Plunjerveer 3 st. €8,35 Op voorraad
5 41034 Kränzle 41034 - Veerdrukschijf Kränzle 41034 - Veerdrukschijf 3 st. €3,27 Op voorraad
6 41032.1 Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring Kränzle 41032.1 - Plunjer 18 MM (ap pomp) met springring 3 st. €53,12 Op voorraad
7 41035 Kränzle 41035 - Springring 18 MM (niet gebruiken) Kränzle 41035 - Springring 18 MM (niet gebruiken) 1 st. €1,45 Op voorraad
10 43486 Kränzle 43486 - Axiaallager kit AP Kränzle 43486 - Axiaallager kit AP 1 st. €79,13 Op voorraad
12 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 4 st. €3,27 Op voorraad
13 42018.1 Kränzle 42018.1 - Olie kijk glas M18 x 1,5 + o-ring Kränzle 42018.1 - Olie kijk glas M18 x 1,5 + o-ring 1 st. €8,35 Op voorraad
14 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 2 st. €1,69 Op voorraad
18 41622 Kränzle 41622 - Oliekelk 18MM Kränzle 41622 - Oliekelk 18MM 1 st. €7,38 Op voorraad
19 41023 Kränzle 41023 - Deksel oliekelk Kränzle 41023 - Deksel oliekelk 1 st. €1,69 Op voorraad
21 48020 Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring Kränzle 48020 - Oliestop M18 x 1.5 met magneet en o-ring 1 st. €11,62 Op voorraad

Onderdelen op deze Aandrijving tekening

Op deze pagina vind je de onderdelen van Aandrijving voor Kränzle HD 12/130 TS. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle Draagbare machines. Herkende SKU of modelcode: 60018.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Aandrijving tekening bekijken, maar alle onderdelentekeningen voor Kränzle HD 12/130 TS? Ga dan naar het overzicht met alle tekeningen van Kränzle HD 12/130 TS.
