Kränzle HD 12/130 TS - Ventielhuis

Kränzle > Draagbare machines > 60018.0

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 12/130 TS
SKU60018.0

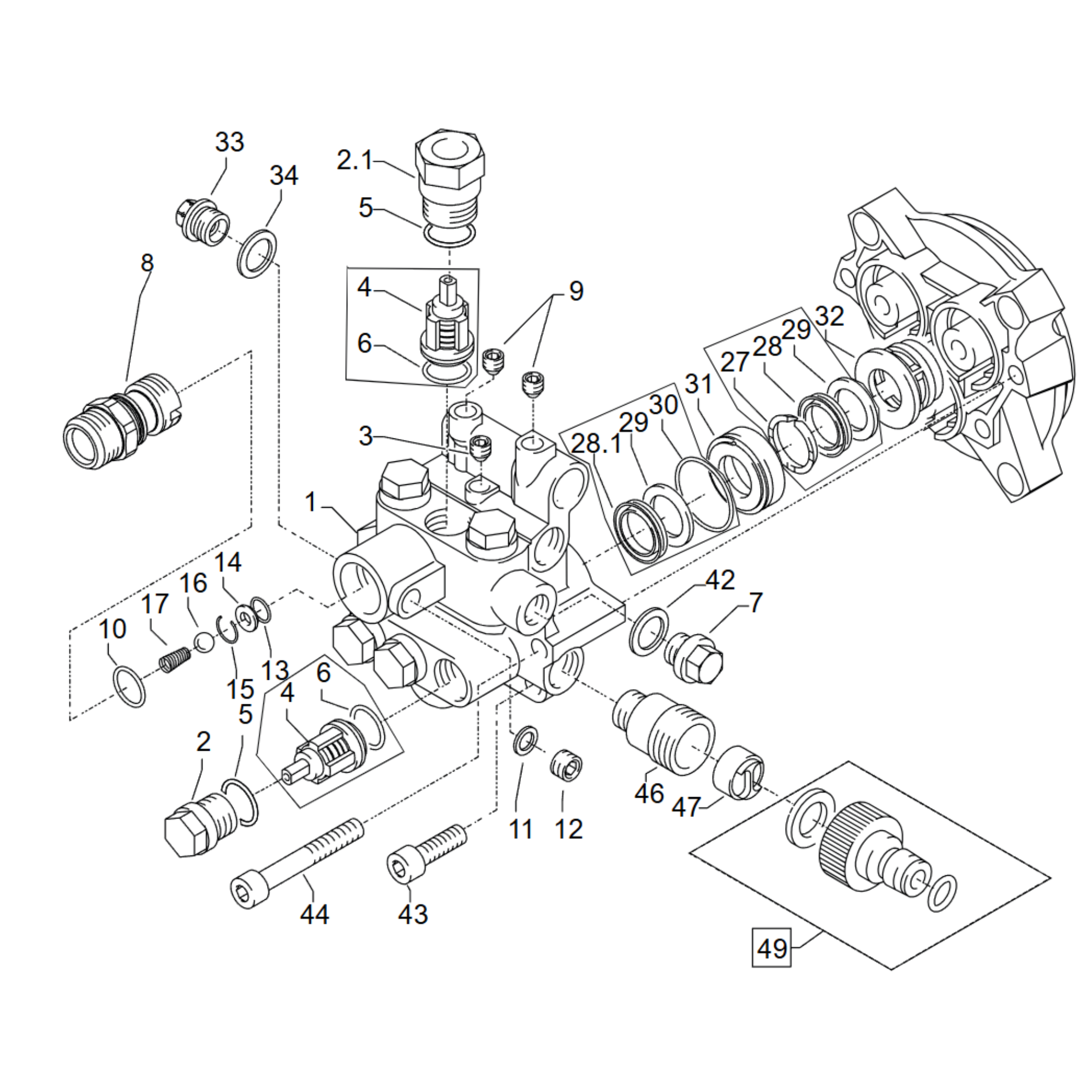

KranzleHD12130TS_Ventielhuis 1 2 2 3 4 4 5 5 6 6 7 8 9 10 11 12 13 14 15 16 17 27 28 28 29 29 30 31 32 33 34 42 43 44 46 47 49

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 12/130 TS
Kränzle HD 12/130 TS - Aandrijving
Tekening Kränzle HD 12/130 TS - Aandrijving
Kränzle HD 12/130 TS - Bypassysteem
Tekening Kränzle HD 12/130 TS - Bypassysteem
Kränzle HD 12/130 TS - Compleet toestel
Tekening Kränzle HD 12/130 TS - Compleet toestel
Kränzle HD 12/130 TS - Motor
Tekening Kränzle HD 12/130 TS - Motor

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 42160.3 - Ventielhuis APG K2000 / quadro klein / B10/200 1 st. €236,92 Op voorraad
2 41714 Kränzle 41714 - Ventielstop APG-pomp Kränzle 41714 - Ventielstop APG-pomp 5 st. €12,10 Op voorraad
2 42102 Kränzle 42102 - Ventielschroef 1/4" APG Kränzle 42102 - Ventielschroef 1/4" APG 1 st. €28,31 Op voorraad
3 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
4 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
4 41715.1 Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) Kränzle 41715.1 - Klep (groen) pomp APG (ook in set) 6 st. €15,73 Op voorraad
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 8 st. €3,15 Op voorraad
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 8 st. €3,15 Op voorraad
6 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
6 41716 Kränzle 41716 - O-ring 15 x 2 MM Kränzle 41716 - O-ring 15 x 2 MM 6 st. €2,18 Op voorraad
7 42103 Kränzle 42103 - Stop messing 1/4" (met kraag) Kränzle 42103 - Stop messing 1/4" (met kraag) 1 st. €6,29 Op voorraad
8 40522.1 Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) Kränzle 40522.1 - Uitgangsstuk 1000 & 1200 TS (van KS=11/07) + HD 7/122 (TS) + 10/122 (TS) 1 st. €20,45 Op voorraad
9 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
10 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
11 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 3 st. €2,42 Op voorraad
12 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
13 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
14 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
15 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
16 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
17 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
27 41018 Kränzle 41018 - Drukring (ook in set) Kränzle 41018 - Drukring (ook in set) 3 st. €1,45 Op voorraad
28 41013.2 Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) Kränzle 41013.2 - Manchet 18MM HNBR (ook in set) 3 st. €7,50 Op voorraad
28 41013.1 Kränzle 41013.1 - Manchet 18MM geweven (ook in set) Kränzle 41013.1 - Manchet 18MM geweven (ook in set) 3 st. €18,39 Op voorraad
29 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
29 41014.2 Kränzle 41014.2 - Smeerring (ook in set) Kränzle 41014.2 - Smeerring (ook in set) 6 st. €5,32 Op voorraad
30 40026 Kränzle 40026 - O-ring 28,3 x 1,78 MM Kränzle 40026 - O-ring 28,3 x 1,78 MM 3 st. €2,18 Op voorraad
31 41066 Kränzle 41066 - Lekagering Kränzle 41066 - Lekagering 3 st. €13,67 Op voorraad
32 41015.2 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 Kränzle 41015.2 - Drukhuls / tussenring diam. 18 3 st. €13,79 Op voorraad
33 40018 Kränzle 40018 - Stop messing 3/8" (met kraag) Kränzle 40018 - Stop messing 3/8" (met kraag) 1 st. €4,84 Op voorraad
34 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
42 42104 Kränzle 42104 - Koperring 14 x 20 x 1,5 MM Kränzle 42104 - Koperring 14 x 20 x 1,5 MM 1 st. €1,94 Op voorraad
43 41036.3 Kränzle 41036.3 - Schroef M8 x 30 Kränzle 41036.3 - Schroef M8 x 30 2 st. €3,27 Op voorraad
44 41017.2 Kränzle 41017.2 - Schroef 8 x 55 inox Kränzle 41017.2 - Schroef 8 x 55 inox 2 st. €5,32 Op voorraad
46 41016 Kränzle 41016 - Slangaansluiting 3/8" man Kränzle 41016 - Slangaansluiting 3/8" man 1 st. €12,95 Op voorraad
47 41046.2 Kränzle 41046.2 - Waterfilter ingang Kränzle 41046.2 - Waterfilter ingang 1 st. €3,03 Op voorraad
49 41047.4 Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR 1 st. €5,69 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van "Ventielhuis" voor de Kränzle HD 12/130 TS. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Draagbare machines. Controleer steeds of SKU of modelcode 60018.0 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Ventielhuis" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle HD 12/130 TS? Ga dan naar het overzicht met alle tekeningen van de Kränzle HD 12/130 TS.
