Kränzle HD 12/130 TS - Bypassysteem

Kränzle > Draagbare machines > 60018.0

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieDraagbare machines
ModelKränzle HD 12/130 TS
SKU60018.0

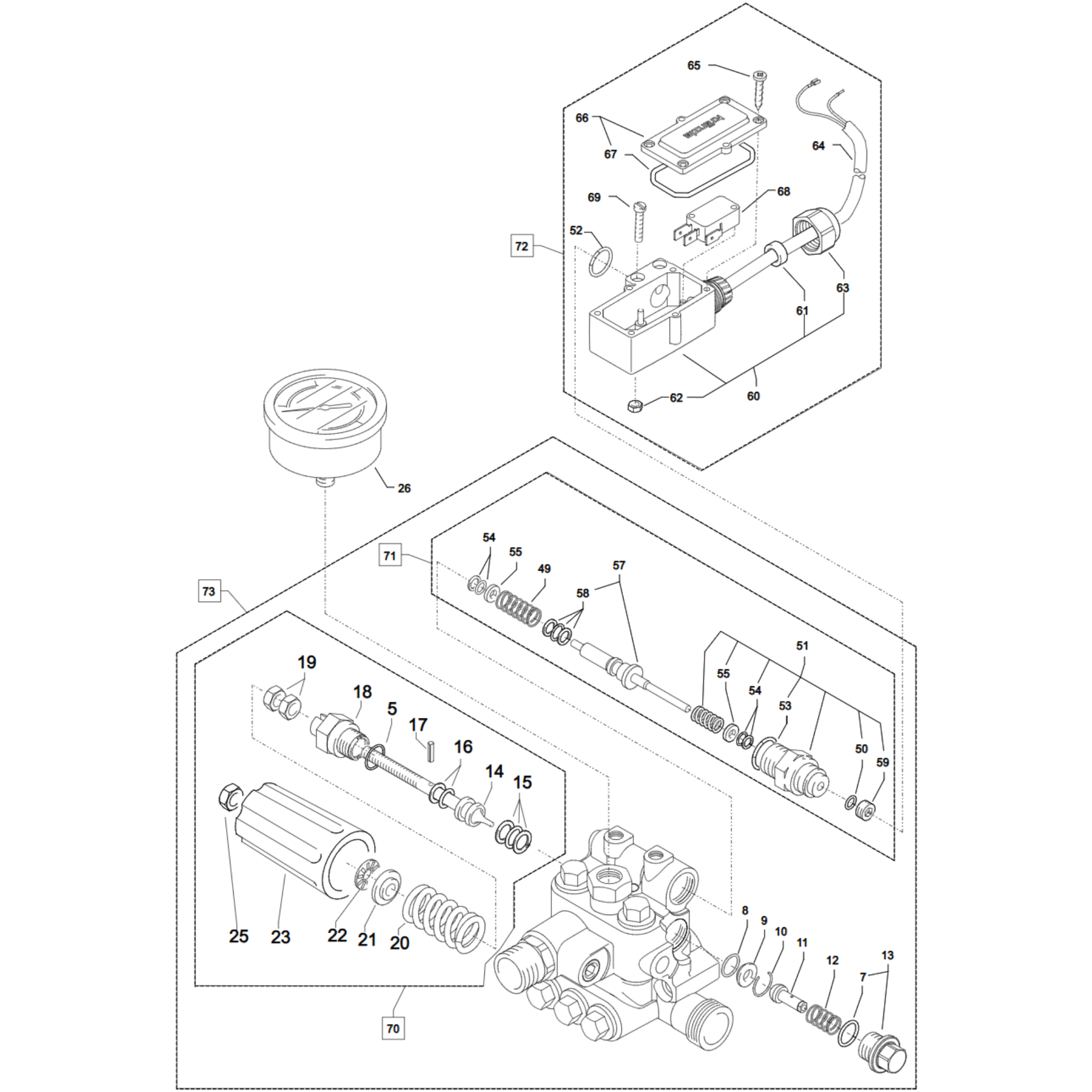

KranzleHD12130TS_Bypassysteem 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 25 26 40 50 51 52 53 54 54 55 55 57 58 59 60 61 63 64 65 66 67 68 69 70 71 72

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle HD 12/130 TS

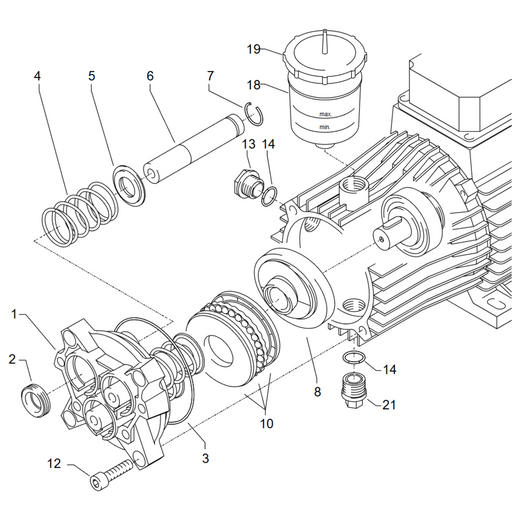

Kränzle HD 12/130 TS - Aandrijving
Tekening Kränzle HD 12/130 TS - Aandrijving

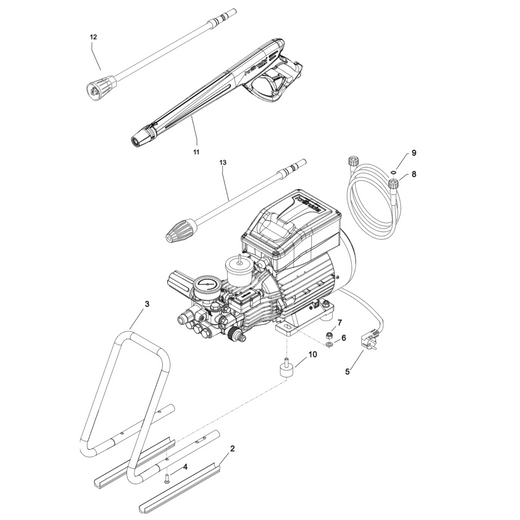

Kränzle HD 12/130 TS - Compleet toestel
Tekening Kränzle HD 12/130 TS - Compleet toestel

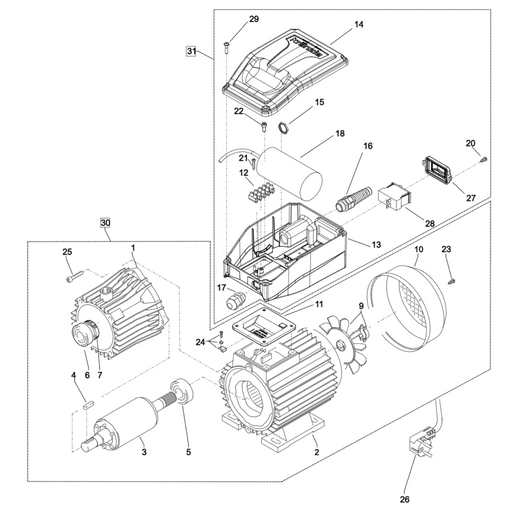

Kränzle HD 12/130 TS - Motor
Tekening Kränzle HD 12/130 TS - Motor

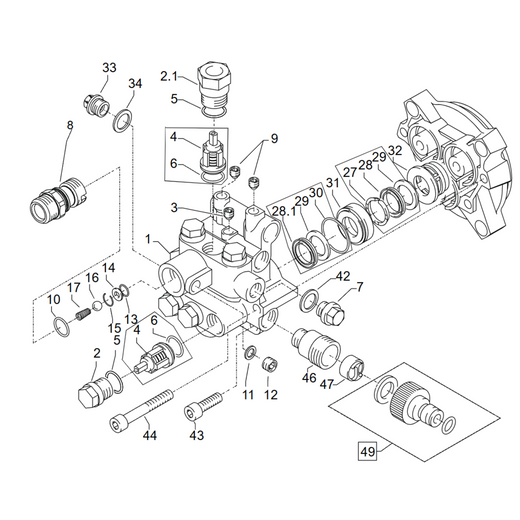

Kränzle HD 12/130 TS - Ventielhuis
Tekening Kränzle HD 12/130 TS - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 1 st. €3,15 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12245 Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) 1 st. €5,20 Op voorraad
12 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set) 1 st. €1,69 Op voorraad
13 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8" 1 st. €5,20 Op voorraad
14 14134 Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) Kränzle 14134 - Stuurstang ULH-F (incl. parbaks 13159) (ook in set) 1 st. €60,14 Op voorraad
15 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 1 st. €8,71 Op voorraad
16 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set) 1 st. €8,11 Op voorraad
17 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set) 1 st. €1,69 Op voorraad
18 42105 Kränzle 42105 - As doorvoernippel + o-ring (ook in set) Kränzle 42105 - As doorvoernippel + o-ring (ook in set) 1 st. €30,98 Op voorraad
19 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set) 2 st. €1,69 Op voorraad
20 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) 1 st. €8,59 Op voorraad
21 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set) 1 st. €3,27 Op voorraad
22 14146 Kränzle 14146 - Naaldlager Kränzle 14146 - Naaldlager 1 st. €10,41 Op voorraad
23 14147 Kränzle 14147 - Handrad M8 (ook in set) Kränzle 14147 - Handrad M8 (ook in set) 1 st. €13,31 Op voorraad
25 14152 Kränzle 14152 - Moer M8 x 1 (ook in set) Kränzle 14152 - Moer M8 x 1 (ook in set) 1 st. €4,36 Op voorraad
26 15039 Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) 1 st. €50,09 Op voorraad
40 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4
POSITIE NIET GEVONDEN OP TEKENING
2 st. €1,21 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15200 - Huis drukschakelaar KR 1151 (T) 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 49023 - PVC-kabel 2 x 1,5 MM² (46 cm met klemmen) 1 st. €10,65 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
70 43444 Kränzle 43444 - Drukregelventiel KPL Kränzle 43444 - Drukregelventiel KPL 1 st. €89,30 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 49054 Kränzle 49054 - Drukschakelaar K1152 TST (elektrisch) (41300.6 voor K1050) Kränzle 49054 - Drukschakelaar K1152 TST (elektrisch) (41300.6 voor K1050) 1 st. €44,65 Op voorraad

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van "Bypassysteem" voor de Kränzle HD 12/130 TS. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Draagbare machines. Controleer steeds of SKU of modelcode 60018.0 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Bypassysteem" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle HD 12/130 TS? Ga dan naar het overzicht met alle tekeningen van de Kränzle HD 12/130 TS.
