Kränzle Therm-RP 1000 - Brandstoftoevoer

Kränzle > Therm RP serie > 63820.2

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm RP serie
ModelKränzle Therm-RP 1000
SKU63820.2

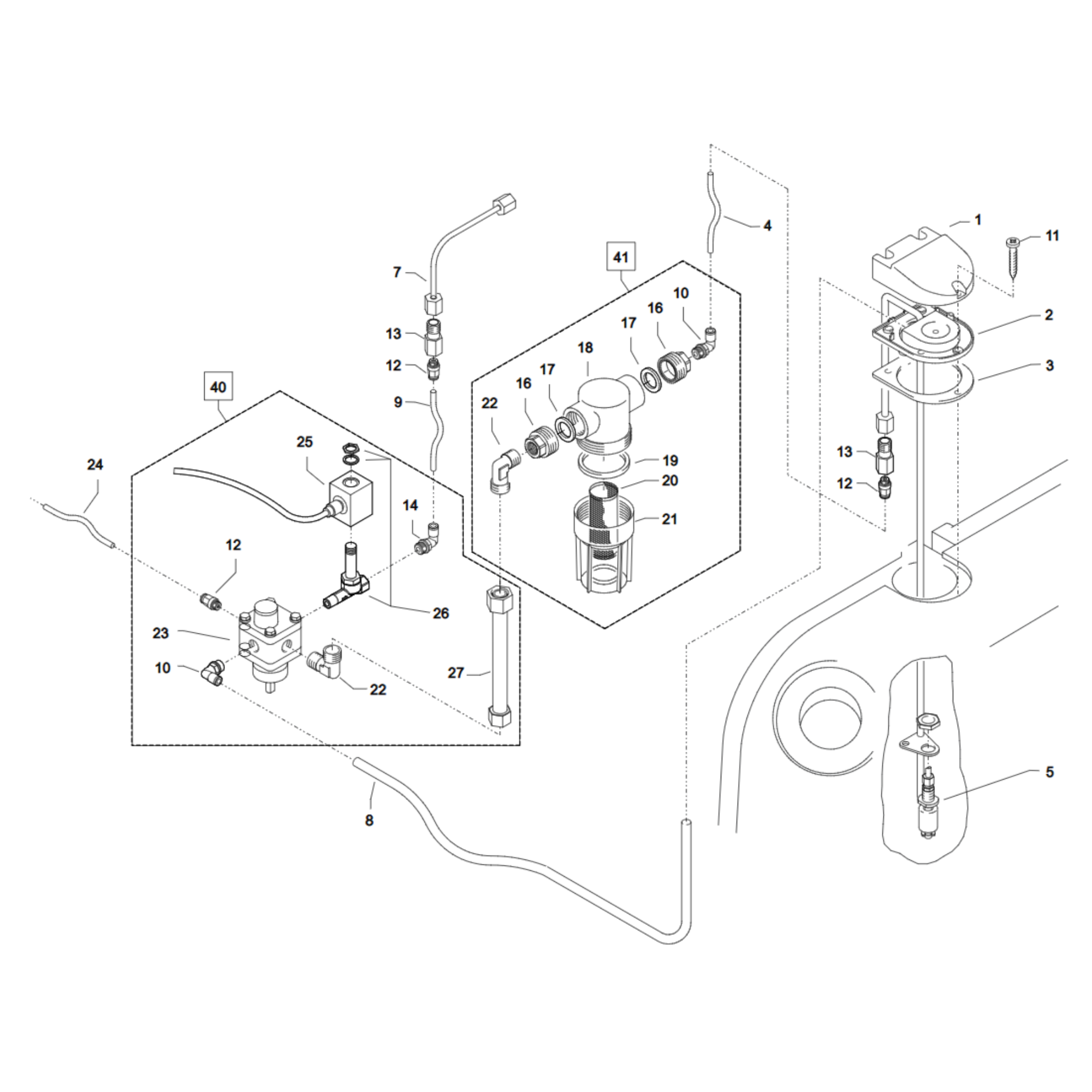

KranzleThermRP1000_Brandstoftoevoer 1 2 3 4 5 7 8 9 10 10 11 12 12 12 13 13 14 16 16 17 17 18 20 21 22 22 23 24 25 26 27 40 41

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm-RP 1000
Kränzle Therm-RP 1000 - Aandrijving
Tekening Kränzle Therm-RP 1000 - Aandrijving
Kränzle Therm-RP 1000 - Branderkamer
Tekening Kränzle Therm-RP 1000 - Branderkamer
Kränzle Therm-RP 1000 - Brandertechnieken
Tekening Kränzle Therm-RP 1000 - Brandertechnieken
Kränzle Therm-RP 1000 - Bypassysteem
Tekening Kränzle Therm-RP 1000 - Bypassysteem
Kränzle Therm-RP 1000 - Compleet toestel
Tekening Kränzle Therm-RP 1000 - Compleet toestel
Kränzle Therm-RP 1000 - Elektrokast
Tekening Kränzle Therm-RP 1000 - Elektrokast
Kränzle Therm-RP 1000 - Motor
Tekening Kränzle Therm-RP 1000 - Motor
Kränzle Therm-RP 1000 - Slanghaspel
Tekening Kränzle Therm-RP 1000 - Slanghaspel
Kränzle Therm-RP 1000 - Veiligheidsventiel
Tekening Kränzle Therm-RP 1000 - Veiligheidsventiel
Kränzle Therm-RP 1000 - Ventielhuis
Tekening Kränzle Therm-RP 1000 - Ventielhuis
Kränzle Therm-RP 1000 - Wateringang
Tekening Kränzle Therm-RP 1000 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 44011 Kränzle 44011 - Deksel Kränzle 44011 - Deksel 1 st. €9,92 Op voorraad
2 44010.1 Kränzle 44010.1 - Brandstofleiding met flens (therm-1) Kränzle 44010.1 - Brandstofleiding met flens (therm-1)
Zie 44280.0 • Prijs op aanvraag
1 st. €42,47 Op voorraad
3 44012 Kränzle 44012 - Rubberdichting Kränzle 44012 - Rubberdichting 1 st. €9,92 Op voorraad
4 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 1 st. €5,32 Op voorraad
5 44014 Kränzle 44014 - Vlotter schakelaar brandstof Kränzle 44014 - Vlotter schakelaar brandstof 1 st. €68,12 Op voorraad
7 44108.1 Kränzle 44108.1 - Brandstofleiding Kränzle 44108.1 - Brandstofleiding 1 st. €21,54 Op voorraad
8 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 2 st. €5,32 Op voorraad
9 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 1 st. €5,32 Op voorraad
10 44405 Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M 2 st. €19,12 Op voorraad
10 44405 Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M Kränzle 44405 - Steekbocht brandstofleiding DN6 x 1/4" M 2 st. €19,12 Op voorraad
11 41414.1 Kränzle 41414.1 - Schroef Kränzle 41414.1 - Schroef 3 st. €1,09 Op voorraad
12 44407 Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M 2 st. €16,58 Op voorraad
12 44407 Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M 2 st. €16,58 Op voorraad
12 44407 Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M Kränzle 44407 - Steeknippel brandstofleiding DN6 x 1/8" M 2 st. €16,58 Op voorraad
13 44372 Kränzle 44372 - Nippel 1/8" V x 6L Kränzle 44372 - Nippel 1/8" V x 6L 2 st. €11,62 Op voorraad
13 44372 Kränzle 44372 - Nippel 1/8" V x 6L Kränzle 44372 - Nippel 1/8" V x 6L 2 st. €11,62 Op voorraad
14 44408 Kränzle 44408 - Steekbocht brandstofleiding DN6 x 1/8" M Kränzle 44408 - Steekbocht brandstofleiding DN6 x 1/8" M 1 st. €19,12 Op voorraad
16 44214 Kränzle 44214 - Aansluitstuk brandstoffilter Kränzle 44214 - Aansluitstuk brandstoffilter 2 st. €8,11 Op voorraad
16 44214 Kränzle 44214 - Aansluitstuk brandstoffilter Kränzle 44214 - Aansluitstuk brandstoffilter 2 st. €8,11 Op voorraad
17 41047.1 Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) 2 st. €4,60 Op voorraad
17 41047.1 Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) Kränzle 41047.1 - Kunststofdichting (1 ST in 41047.4) 2 st. €4,60 Op voorraad
18 13301 Kränzle 13301 - Filterlichaam voor waterfilter (filterbeker (13302) of kop (13301) ???? altijd navragen !!!!) Kränzle 13301 - Filterlichaam voor waterfilter (filterbeker (13302) of kop (13301) ???? altijd navragen !!!!) 19 st. €12,95 Op voorraad
20 44213 Filterelement 44213 - Filterelement brander (brandstoffilter) Filterelement 44213 - Filterelement brander (brandstoffilter) 1 st. €12,34 Op voorraad
21 13302.1 - Filterbeker voor brandstoffilter (excl. o-ring) 1 st. €15,00 Op voorraad
22 40121.1 Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM 2 st. €13,43 Op voorraad
22 40121.1 Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM Kränzle 40121.1 - Elleboog 1/4" AG x ermeto 10 MM 2 st. €13,43 Op voorraad
23 44073 Kränzle 44073 - Brandstofpomp sp KPL. met magneetventiel (ter vervanging van suntec) Kränzle 44073 - Brandstofpomp sp KPL. met magneetventiel (ter vervanging van suntec) 1 st. €150,16 Op voorraad
24 44403 Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter Kränzle 44403 - Brandstofleiding (flexibel DN6) per meter 2 st. €5,32 Op voorraad
25 44251.1 Kränzle 44251.1 - Spoel magneetventiel brandstofpomp SP Kränzle 44251.1 - Spoel magneetventiel brandstofpomp SP 1 st. €54,81 Op voorraad
26 44251 Kränzle 44251 - Magneetventiel brandstofpomp SP Kränzle 44251 - Magneetventiel brandstofpomp SP 1 st. €52,76 Op voorraad
27 44084 Kränzle 44084 - Buis brandstoffilter > brandstofpomp Kränzle 44084 - Buis brandstoffilter > brandstofpomp 1 st. €9,92 Op voorraad
40 44371 Kränzle 44371 – Brandstofpomp Therm-1 | Originele pomp met magneetventiel Kränzle 44371 – Brandstofpomp Therm-1 | Originele pomp met magneetventiel 1 st. €145,08 Op voorraad
41 44391 Kränzle 44391 – Brandstoffilter KPL. Therm-1 Kränzle 44391 – Brandstoffilter KPL. Therm-1 1 st. €63,89 Op voorraad

Onderdelen op deze Brandstoftoevoer tekening

Op deze pagina vind je de onderdelen van "Brandstoftoevoer" voor de Kränzle Therm-RP 1000. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Therm RP serie. Controleer steeds of SKU of modelcode 63820.2 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Brandstoftoevoer" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle Therm-RP 1000? Ga dan naar het overzicht met alle tekeningen van de Kränzle Therm-RP 1000.
