Kränzle Therm-RP 1000 - Ventielhuis

Kränzle > Therm RP serie > 63820.2

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm RP serie
ModelKränzle Therm-RP 1000
SKU63820.2

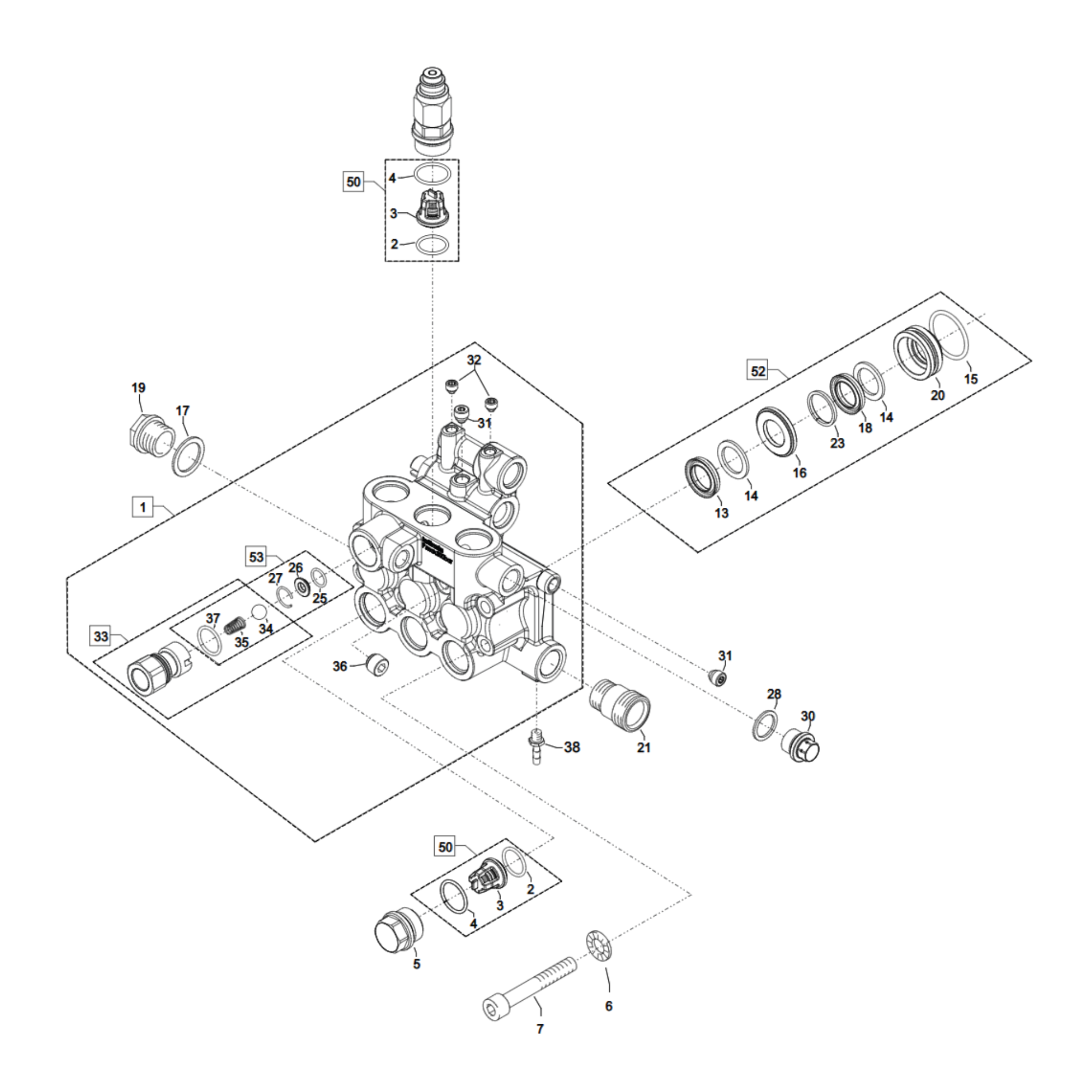

KranzleThermRP1000_Ventielhuis 1 2 2 3 3 4 4 5 6 7 13 14 14 15 16 17 18 19 20 21 23 25 26 27 29 30 31 31 32 33 34 35 36 37 38 50 50 52 53

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm-RP 1000
Kränzle Therm-RP 1000 - Aandrijving
Tekening Kränzle Therm-RP 1000 - Aandrijving
Kränzle Therm-RP 1000 - Branderkamer
Tekening Kränzle Therm-RP 1000 - Branderkamer
Kränzle Therm-RP 1000 - Brandertechnieken
Tekening Kränzle Therm-RP 1000 - Brandertechnieken
Kränzle Therm-RP 1000 - Brandstoftoevoer
Tekening Kränzle Therm-RP 1000 - Brandstoftoevoer
Kränzle Therm-RP 1000 - Bypassysteem
Tekening Kränzle Therm-RP 1000 - Bypassysteem
Kränzle Therm-RP 1000 - Compleet toestel
Tekening Kränzle Therm-RP 1000 - Compleet toestel
Kränzle Therm-RP 1000 - Elektrokast
Tekening Kränzle Therm-RP 1000 - Elektrokast
Kränzle Therm-RP 1000 - Motor
Tekening Kränzle Therm-RP 1000 - Motor
Kränzle Therm-RP 1000 - Slanghaspel
Tekening Kränzle Therm-RP 1000 - Slanghaspel
Kränzle Therm-RP 1000 - Veiligheidsventiel
Tekening Kränzle Therm-RP 1000 - Veiligheidsventiel
Kränzle Therm-RP 1000 - Wateringang
Tekening Kränzle Therm-RP 1000 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 48601.0 Kränzle 48601.0 - Ventielhuis therm RP Kränzle 48601.0 - Ventielhuis therm RP 1 st. €413,70 Op voorraad
2 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 6 st. €1,45 Op voorraad
2 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 6 st. €1,45 Op voorraad
3 42024 Kränzle 42024 - Klep (rood) AQ (ook in set) Kränzle 42024 - Klep (rood) AQ (ook in set) 6 st. €18,15 Op voorraad
3 42024 Kränzle 42024 - Klep (rood) AQ (ook in set) Kränzle 42024 - Klep (rood) AQ (ook in set) 6 st. €18,15 Op voorraad
4 42025 Kränzle 42025 - O-ring 21 x 2 MM Kränzle 42025 - O-ring 21 x 2 MM 6 st. €2,18 Op voorraad
4 42025 Kränzle 42025 - O-ring 21 x 2 MM Kränzle 42025 - O-ring 21 x 2 MM 6 st. €2,18 Op voorraad
5 42026 Kränzle 42026 - Ventielschroef + o-ring Kränzle 42026 - Ventielschroef + o-ring 5 st. €18,63 Op voorraad
6 50186 - Vloot 8.4 6 st. €1,45 Op voorraad
7 49625.3 Kränzle 49625.3 - Bout M8 x 70 MM Kränzle 49625.3 - Bout M8 x 70 MM 6 st. €5,45 Op voorraad
13 40023 Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) Kränzle 40023 - Manchet 20 x 28 x 5/3 (ook in set) 3 st. €18,76 Op voorraad
14 40025.1 Kränzle 40025.1 - Teflonring (ook in set) Kränzle 40025.1 - Teflonring (ook in set) 6 st. €4,48 Op voorraad
14 40025.1 Kränzle 40025.1 - Teflonring (ook in set) Kränzle 40025.1 - Teflonring (ook in set) 6 st. €4,48 Op voorraad
15 40508 Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) Kränzle 40508 - O-ring 31,42 x 2,62 MM (AQ pomp) 3 st. €4,36 Op voorraad
16 48603.4 - Tussenring 3 st. €11,37 Op voorraad
17 42033 Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") Kränzle 42033 - Cu-dichting 21 x 28 x 1,5 MM (1/2") 1 st. €4,84 Op voorraad
18 40512 Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) Kränzle 40512 - Gummimanchet voor AQ pomp (ook in set) 3 st. €18,76 Op voorraad
19 42032 Kränzle 42032 - Stop 1/2 Kränzle 42032 - Stop 1/2 1 st. €8,11 Op voorraad
20 48603.3 - Drukhuls 20 MM 3 st. €14,76 Op voorraad
21 48603.5 Kränzle 48603.5 - Wateringangstuk (therm RP) Kränzle 48603.5 - Wateringangstuk (therm RP) 1 st. €13,79 Op voorraad
23 40021 Kränzle 40021 - Drukring (ook in set) Kränzle 40021 - Drukring (ook in set) 3 st. €4,36 Op voorraad
25 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
26 13146 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
27 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
29 40019 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 Kränzle 40019 - Dichtingsring koper 17 x 22 x 1,5 1 st. €3,63 Op voorraad
30 40018 Kränzle 40018 - Stop messing 3/8" (met kraag) Kränzle 40018 - Stop messing 3/8" (met kraag) 1 st. €4,84 Op voorraad
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 3 st. €3,63 Op voorraad
31 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 3 st. €3,63 Op voorraad
32 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 2 st. €3,63 Op voorraad
33 40248.1 Kränzle 40248.1 - Uitgangsstuk AQ 3/8" V (kogel) Kränzle 40248.1 - Uitgangsstuk AQ 3/8" V (kogel) 1 st. €18,03 Op voorraad
34 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
35 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
36 13387 Kränzle 13387 - Stop 1/4" AG Kränzle 13387 - Stop 1/4" AG 1 st. €2,30 Op voorraad
37 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
38 13236 Kränzle 13236 - Inlaat zeep (1 ST in 13234) Kränzle 13236 - Inlaat zeep (1 ST in 13234) 1 st. €13,31 Op voorraad
50 40062.1 Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) 1 st. €108,90 Op voorraad
50 40062.1 Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) Kränzle Repairkit ventielen rood groot – AQ/AY/K pomp (40062.1) 1 st. €108,90 Op voorraad
52 48604.0 Repairkit manchetten 20mm met messing onderdelen – Kränzle Therm RP (krukaspomp) Repairkit manchetten 20mm met messing onderdelen – Kränzle Therm RP (krukaspomp) 1 st. €161,17 Op voorraad
53 44566.1 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van "Ventielhuis" voor de Kränzle Therm-RP 1000. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Therm RP serie. Controleer steeds of SKU of modelcode 63820.2 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Ventielhuis" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle Therm-RP 1000? Ga dan naar het overzicht met alle tekeningen van de Kränzle Therm-RP 1000.
