Kränzle Therm-RP 1000 - Bypassysteem

Kränzle > Therm RP serie > 63820.2

MerkKränzle
CategorieHogedrukreinigers
SubcategorieWarmwater hogedrukreinigers
SerieTherm RP serie
ModelKränzle Therm-RP 1000
SKU63820.2

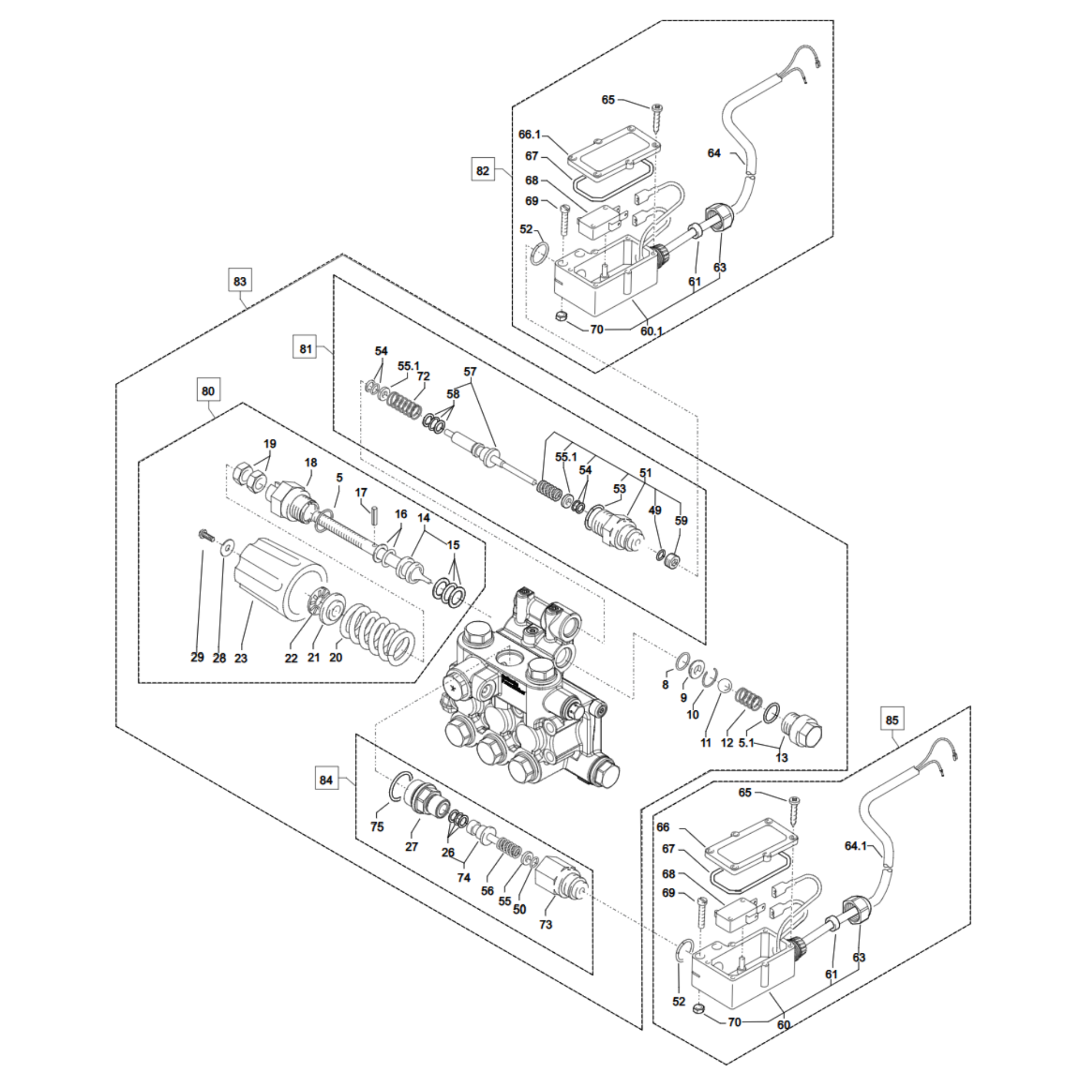

KranzleThermRP1000_Bypassysteem 5 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 26 27 28 29 49 50 51 52 53 54 54 55 55 55 56 57 58 59 60 60 61 61 63 63 64 64 65 65 66 67 67 68

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle Therm-RP 1000
Kränzle Therm-RP 1000 - Aandrijving
Tekening Kränzle Therm-RP 1000 - Aandrijving
Kränzle Therm-RP 1000 - Branderkamer
Tekening Kränzle Therm-RP 1000 - Branderkamer
Kränzle Therm-RP 1000 - Brandertechnieken
Tekening Kränzle Therm-RP 1000 - Brandertechnieken
Kränzle Therm-RP 1000 - Brandstoftoevoer
Tekening Kränzle Therm-RP 1000 - Brandstoftoevoer
Kränzle Therm-RP 1000 - Compleet toestel
Tekening Kränzle Therm-RP 1000 - Compleet toestel
Kränzle Therm-RP 1000 - Elektrokast
Tekening Kränzle Therm-RP 1000 - Elektrokast
Kränzle Therm-RP 1000 - Motor
Tekening Kränzle Therm-RP 1000 - Motor
Kränzle Therm-RP 1000 - Slanghaspel
Tekening Kränzle Therm-RP 1000 - Slanghaspel
Kränzle Therm-RP 1000 - Veiligheidsventiel
Tekening Kränzle Therm-RP 1000 - Veiligheidsventiel
Kränzle Therm-RP 1000 - Ventielhuis
Tekening Kränzle Therm-RP 1000 - Ventielhuis
Kränzle Therm-RP 1000 - Wateringang
Tekening Kränzle Therm-RP 1000 - Wateringang

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
5 13150 Kränzle 13150 - O-ring 16 x 2 MM Kränzle 13150 - O-ring 16 x 2 MM 1 st. €3,15 Op voorraad
5 42167 Kränzle 42167 - O-ring 13,94 x 2,62 MM Kränzle 42167 - O-ring 13,94 x 2,62 MM 1 st. €1,69 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 12245 Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) Kränzle 12245 - Kogel inox 8.5 MM (vervangt 13148) 1 st. €5,20 Op voorraad
12 14119 Kränzle 14119 - Inox veer (ook in set) Kränzle 14119 - Inox veer (ook in set) 1 st. €1,69 Op voorraad
13 14113 Kränzle 14113 - Stop 3/8" Kränzle 14113 - Stop 3/8" 1 st. €5,20 Op voorraad
14 48603.1 - Stuurstang ULH-F (incl. parbaks 13159) Therm RP 1 st. €48,40 Op voorraad
15 13159 Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) Kränzle 13159 – Parbaks 16 mm (3-delige dichtingsset) 1 st. €8,71 Op voorraad
16 14123 Kränzle 14123 - Parbaks 8 MM (ook in set) Kränzle 14123 - Parbaks 8 MM (ook in set) 1 st. €8,11 Op voorraad
17 14148 Kränzle 14148 - Pin (ook in set) Kränzle 14148 - Pin (ook in set) 1 st. €1,69 Op voorraad
18 14130 Kränzle 14130 - Zuigergeleider ULH Kränzle 14130 - Zuigergeleider ULH 1 st. €12,95 Op voorraad
19 14144 Kränzle 14144 - Moer M8 x 1MM (ook in set) Kränzle 14144 - Moer M8 x 1MM (ook in set) 2 st. €1,69 Op voorraad
20 14125 Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) Kränzle 14125 - Ventielveer zwart tot 210 bar (ook in set) 1 st. €8,59 Op voorraad
21 14126 Kränzle 14126 - Drukveerschijf (ook in set) Kränzle 14126 - Drukveerschijf (ook in set) 1 st. €3,27 Op voorraad
22 14146 Kränzle 14146 - Naaldlager Kränzle 14146 - Naaldlager 1 st. €10,41 Op voorraad
23 14147.2 - Handrad kort 1 st. €13,43 Op voorraad
26 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
27 42026.3 - Ventielstop AQ voor drukschakelaar + o-ring (therm RP) 1 st. €25,29 Op voorraad
28 50152 - Onderlegschijf 5,3 1 st. €1,69 Op voorraad
29 44091 Kränzle 44091 - Schroef M4 x 8 Kränzle 44091 - Schroef M4 x 8 1 st. €1,45 Op voorraad
49 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
50 15014 Kränzle 15014 - O-ring 5 x 1,5 MM Kränzle 15014 - O-ring 5 x 1,5 MM 1 st. €2,06 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) 2 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015 Kränzle 15015 - Schijf voor drukschakelaar dia. 5,1 (ook in set) Kränzle 15015 - Schijf voor drukschakelaar dia. 5,1 (ook in set) 1 st. €2,06 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
56 15016 Kränzle 15016 - Veer 1,8 x 9,1 x 18,5 (ook in set) Kränzle 15016 - Veer 1,8 x 9,1 x 18,5 (ook in set) 1 st. €5,57 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar 1 st. €10,53 Op voorraad
60 15205 - Drukschakelhuis rood 1 st. €9,92 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 44367 - Aansluitkabel grijs 1 st. €21,18 Op voorraad
64 44368 - Aansluitkabel rood 1 st. €22,14 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 12 st. €1,69 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 12 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 2 st. €5,20 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 2 st. €5,20 Op voorraad
68 44262 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 2 st. - Op aanvraag Aanvragen

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van "Bypassysteem" voor de Kränzle Therm-RP 1000. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij de Kränzle Therm RP serie. Controleer steeds of SKU of modelcode 63820.2 overeenkomt met jouw machine voordat je onderdelen bestelt.

Wil je niet alleen deze "Bypassysteem" tekening bekijken, maar alle beschikbare onderdelentekeningen voor de Kränzle Therm-RP 1000? Ga dan naar het overzicht met alle tekeningen van de Kränzle Therm-RP 1000.
