Kränzle X8/150 TST - Bypassysteem

Kränzle > X-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieX-serie
ModelKränzle X8/150 TST
SKU60360.0
Product
Kränzle X8/150 TST Kränzle X8/150 TST
Bekijk nieuw product →

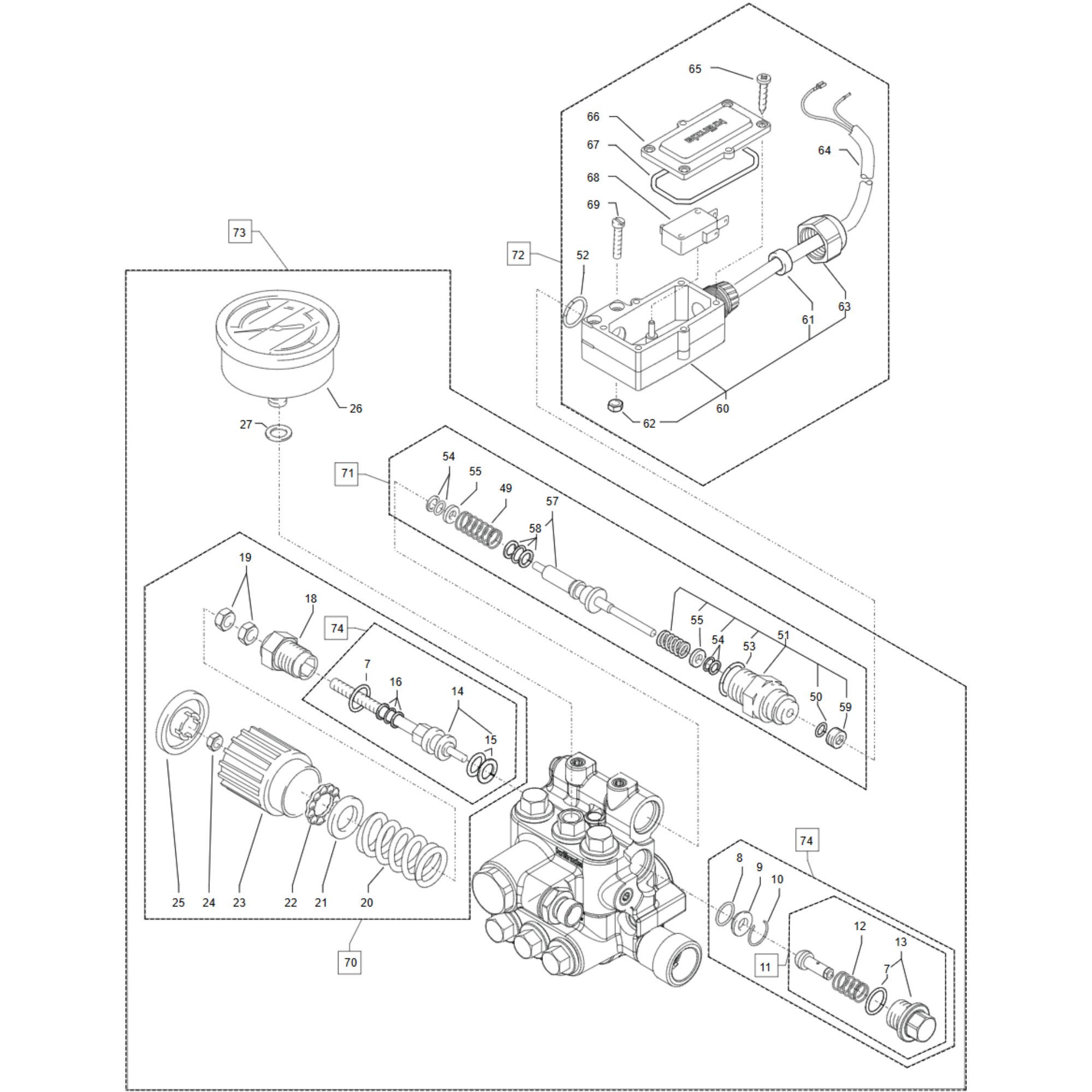

KranzleX8150TST_Bypassysteem 7 8 9 10 11 12 13 14 15 16 18 19 20 21 22 23 24 25 26 27 49 50 51 52 53 54 54 55 55 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 74

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle X8/150 TST
Kränzle X8/150 TST - Aandrijving
Tekening Kränzle X8/150 TST - Aandrijving
Kränzle X8/150 TST - Compleet toestel
Tekening Kränzle X8/150 TST - Compleet toestel
Kränzle X8/150 TST - Motor
Tekening Kränzle X8/150 TST - Motor
Kränzle X8/150 TST - Slanghaspel
Tekening Kränzle X8/150 TST - Slanghaspel
Kränzle X8/150 TST - Ventielhuis
Tekening Kränzle X8/150 TST - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
7 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 2 st. €1,57 Op voorraad
8 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
9 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
10 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
11 49041.1 Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) Kränzle 49041.1 - Ontlastingsventiel easy-start (ook geschikt voor zelfaanzuigende toestellen) 1 st. €26,02 Op voorraad
12 49042 Kränzle 49042 - Veer easy-start nieuw (ook in set) Kränzle 49042 - Veer easy-start nieuw (ook in set) 1 st. €0,85 Op voorraad
13 49043 Kränzle 49043 - Stop easy-start nieuw (ook in set) Kränzle 49043 - Stop easy-start nieuw (ook in set) 1 st. €7,38 Op voorraad
14 44532 Kränzle 44532 - Stuurstang met dichtingen KR 1150 T (ook in set) Kränzle 44532 - Stuurstang met dichtingen KR 1150 T (ook in set) 1 st. €31,94 Op voorraad
15 14123.1 Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) Kränzle 14123.1 - Parbaks voor plunjer diam 14 MM (ook in set) 1 st. €6,41 Op voorraad
16 14123.2 Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) Kränzle 14123.2 - Parbaks voor spindel diam 6 MM (ook in set) 1 st. €6,41 Op voorraad
18 49602.4 Kränzle 49602.4 - Zuigergeleider 6MM XA Kränzle 49602.4 - Zuigergeleider 6MM XA 1 st. €10,77 Op voorraad
19 14127.1 Kränzle 14127.1 - Moer M6 (2 ST in set 42580) Kränzle 14127.1 - Moer M6 (2 ST in set 42580) 2 st. €1,94 Op voorraad
20 14124 Kränzle 14124 - Ventielveer geel tot 100 bar Kränzle 14124 - Ventielveer geel tot 100 bar 1 st. €7,38 Op voorraad
21 43047 Kränzle 43047 - Veerdrukschijf (ook in set) Kränzle 43047 - Veerdrukschijf (ook in set) 1 st. €4,24 Op voorraad
22 43048 Kränzle 43048 - Kogellager Kränzle 43048 - Kogellager 1 st. €5,45 Op voorraad
23 43049.1 Kränzle 43049.1 - Handwiel M6 XA Kränzle 43049.1 - Handwiel M6 XA 1 st. €8,35 Op voorraad
24 43010 Kränzle 43010 - Moer M 6 met SW 8 (ook in set) Kränzle 43010 - Moer M 6 met SW 8 (ook in set) 1 st. €1,45 Op voorraad
25 43050.1 Kränzle 43050.1 - Kap voor handwiel XA Kränzle 43050.1 - Kap voor handwiel XA 1 st. €2,18 Op voorraad
26 15039 Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) Kränzle manometer 0–250 bar – RVS glycerinegevuld (15039) 1 st. €50,09 Op voorraad
27 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 3 st. €2,42 Op voorraad
49 40520 Kränzle 40520 - Drukveer (1 in 15009.3) Kränzle 40520 - Drukveer (1 in 15009.3) 1 st. €5,93 Op voorraad
50 12136 Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) Kränzle 12136 - O-ring 3,3 x 2,4 MM (3 in 15009.3) 1 st. €4,24 Op voorraad
51 49058.0 Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) Kränzle 49058.0 - Repairkit klein mechanisch gedeelte drukschakelaar TST incl. veer 49057.0 (standaard vanaf BE) 1 st. €19,84 Op voorraad
52 15017 Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3) Kränzle 15017 - O-ring 12.3 x 2.4 MM (1 in 15009.3)
POSITIE NIET GEVONDEN OP TEKENING
1 st. €1,69 Op voorraad
53 43445 Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) Kränzle 43445 - O-ring 14 x 2 MM (1 in 15009.3) 1 st. €1,69 Op voorraad
54 12136.2 Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) Kränzle 12136.2 - Parbaks 4 MM (TST) = 1 o-ring+1 steunring (ook in set) 2 st. €5,81 Op voorraad
55 15015.1 Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) Kränzle 15015.1 - Schijf voor druckschakelaar dia. 4 (2 in 15009.3) 2 st. €2,06 Op voorraad
57 15010.2 Kränzle 15010.2 - Stuuras (1 in 49240) Kränzle 15010.2 - Stuuras (1 in 49240) 1 st. €24,56 Op voorraad
58 15013 Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) Kränzle 15013 - Parbaks (1 ST in set 42580 en 15009.3) 1 st. €8,11 Op voorraad
59 13385.1 - Stop M10 x 1 (man) (1 in 15009.3) 1 st. €4,96 Op voorraad
60 15204 - Huis drukschakelaar 1 st. €10,53 Op voorraad
61 15202 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
62 12138 Kränzle 12138 - Moer M4 Kränzle 12138 - Moer M4 2 st. €1,21 Op voorraad
63 15203 - Wartel PG 11 1 st. €1,21 Op voorraad
64 49602.5 Kränzle 49602.5 - PVC-kabel 2 x 1,5 MM� Kränzle 49602.5 - PVC-kabel 2 x 1,5 MM� 1 st. €7,50 Op voorraad
65 15024 Kränzle 15024 - Schroef 2.9 x 18MM Kränzle 15024 - Schroef 2.9 x 18MM 6 st. €1,69 Op voorraad
66 15201 - Deksel drukschakelhuis zwart (KR1151 (T)/K1154) 1 st. €6,90 Op voorraad
67 15023 Kränzle 15023 - O-ring 46 x 2.5 MM Kränzle 15023 - O-ring 46 x 2.5 MM 1 st. €5,20 Op voorraad
68 15018 Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar Kränzle 15018 – Microswitch 16A | Originele start-stop schakelaar 1 st. €12,83 Op voorraad
69 15025 Kränzle 15025 - Bout M 4 x 20 MM Kränzle 15025 - Bout M 4 x 20 MM 2 st. €1,69 Op voorraad
70 49602.6 Kränzle 49602.6 - Drukregelventiel KPL XA Kränzle 49602.6 - Drukregelventiel KPL XA 1 st. €73,08 Op voorraad
71 15009.3 Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST Kränzle 15009.3 - Repairkit mechanisch gedeelte drukschakelaar TST 1 st. €53,60 Op voorraad
72 49603.2 Kränzle 49603.2 - Drukschakelaar XA (elektrisch) Kränzle 49603.2 - Drukschakelaar XA (elektrisch) 1 st. €44,65 Op voorraad
73 49603.7 - Ventielhuis KPL. X-serie/K1154 1 st. €429,79 Op voorraad
74 49055 Kränzle 49055 - Repairkit drukregelventiel K1050 (oud)/XA/K1152 Kränzle 49055 - Repairkit drukregelventiel K1050 (oud)/XA/K1152 1 st. €65,46 Op voorraad

Onderdelen op deze Bypassysteem tekening

Op deze pagina vind je de onderdelen van Bypassysteem voor Kränzle X8/150 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle X-serie. Herkende SKU of modelcode: 60360.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Bypassysteem tekening bekijken, maar alle onderdelentekeningen voor Kränzle X8/150 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle X8/150 TST.
