Kränzle X8/150 TST - Ventielhuis

Kränzle > X-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieX-serie
ModelKränzle X8/150 TST
SKU60360.0
Product
Kränzle X8/150 TST Kränzle X8/150 TST
Bekijk nieuw product →

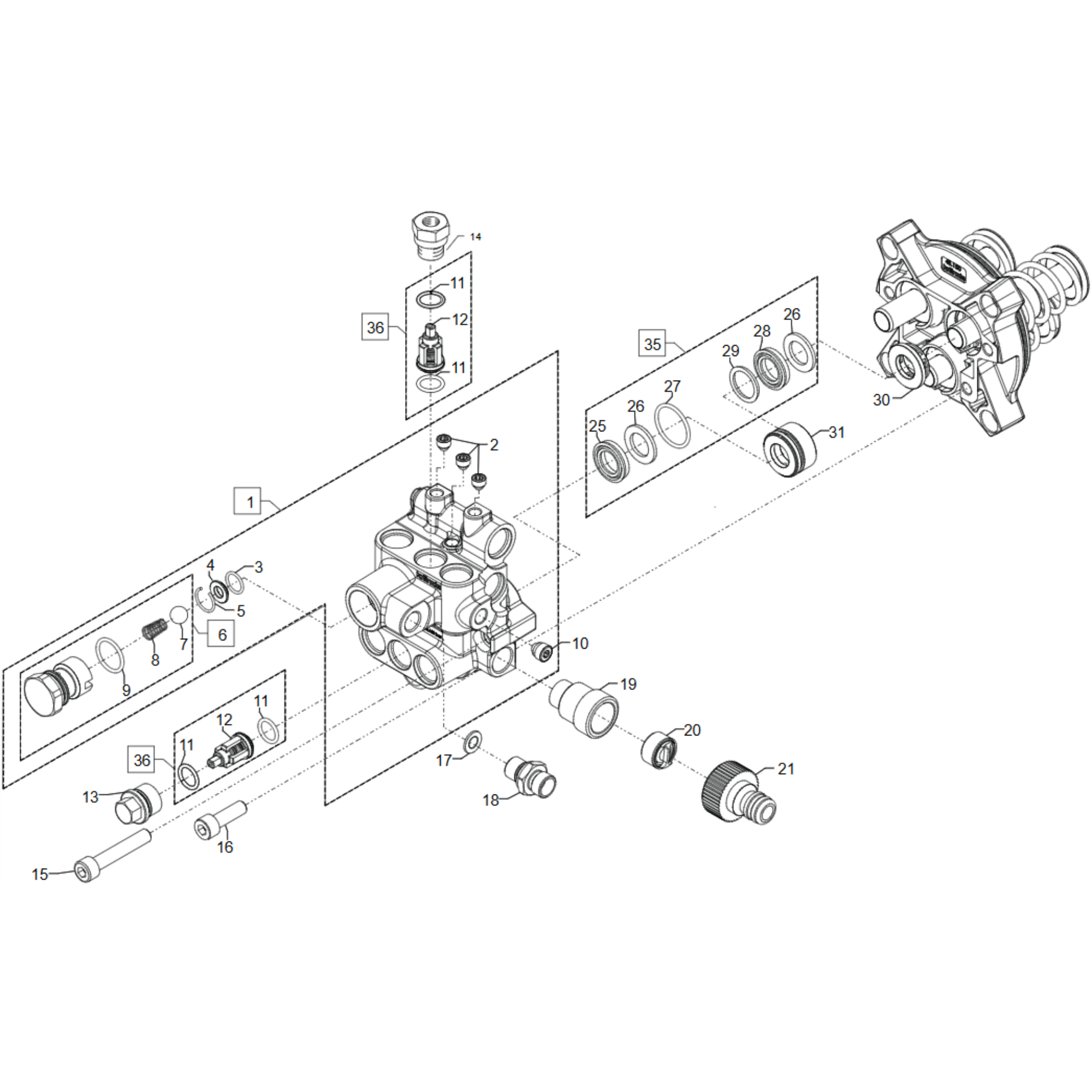

KranzleX8150TST_Ventielhuis 1 2 3 4 5 6 7 8 9 10 11 11 11 11 12 12 13 14 15 16 17 18 19 20 21 25 26 26 27 28 29 30 31 35 36

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle X8/150 TST
Kränzle X8/150 TST - Aandrijving
Tekening Kränzle X8/150 TST - Aandrijving
Kränzle X8/150 TST - Bypassysteem
Tekening Kränzle X8/150 TST - Bypassysteem
Kränzle X8/150 TST - Compleet toestel
Tekening Kränzle X8/150 TST - Compleet toestel
Kränzle X8/150 TST - Motor
Tekening Kränzle X8/150 TST - Motor
Kränzle X8/150 TST - Slanghaspel
Tekening Kränzle X8/150 TST - Slanghaspel

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 49026 Kränzle 49026 - Ventielhuis AZ XA/K1152 TST Kränzle 49026 - Ventielhuis AZ XA/K1152 TST 1 st. €197,71 Op voorraad
2 13158 Kränzle 13158 - Plug Kränzle 13158 - Plug 3 st. €3,63 Op voorraad
3 12256 Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) Kränzle 12256 - O-ring 11 X 1,5 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
4 14118 Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) Kränzle 14118 - Zitting inox 7mm (dikte 2.5 MM) (1 in set 44566) 1 st. €5,57 Op voorraad
5 13147 Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) Kränzle 13147 - Zekeringsring (1 in set 44566 en 44566.1) 1 st. €2,06 Op voorraad
6 40522 Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) Kränzle 40522 - Uitgangsstuk anti-retour (van KS = 11/07) 1 st. €19,97 Op voorraad
7 12122 Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) Kränzle 12122 - Kogel inox 10 MM (1 in set 44566 en 44566.1) 1 st. €4,60 Op voorraad
8 14120.1 Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) Kränzle 14120.1 - Terugslagveer kort 1,2 (1 in set 44566 en 44566.1) 1 st. €2,18 Op voorraad
9 40016 Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) Kränzle 40016 - O-ring 18 x 2 MM (1 in set 44566 en 44566.1) 1 st. €1,45 Op voorraad
10 43043 Kränzle 43043 - Stop M10 x 1 (messing 1/8) Kränzle 43043 - Stop M10 x 1 (messing 1/8) 1 st. €3,63 Op voorraad
11 15005.1 Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) Kränzle 15005.1 - O-ring 12 x 2 MM (1 ST in 12125) 12 st. €1,57 Op voorraad
12 41612 Kränzle 41612 - Klep (rood) (ook in set) Kränzle 41612 - Klep (rood) (ook in set) 6 st. €10,04 Op voorraad
13 41011 Kränzle 41011 - Ventielstop + schoef M 18 x 1,5 Kränzle 41011 - Ventielstop + schoef M 18 x 1,5 5 st. €6,29 Op voorraad
14 41011.1 Kränzle 41011.1 - Ventielstop R 1/4" vrouw Kränzle 41011.1 - Ventielstop R 1/4" vrouw 1 st. €7,50 Op voorraad
15 41017 Kränzle 41017 - Schroef M8 x 45 Kränzle 41017 - Schroef M8 x 45 2 st. €3,63 Op voorraad
16 40053 Kränzle 40053 - Schroef M8 x 25 Kränzle 40053 - Schroef M8 x 25 2 st. €2,18 Op voorraad
17 13275.1 Kränzle 13275.1 - AL dichting Kränzle 13275.1 - AL dichting 1 st. €2,42 Op voorraad
18 41042 Kränzle 41042 - Nippel 1/4" M x M14 Kränzle 41042 - Nippel 1/4" M x M14 1 st. €9,92 Op voorraad
19 41016 Kränzle 41016 - Slangaansluiting 3/8" man Kränzle 41016 - Slangaansluiting 3/8" man 1 st. €12,95 Op voorraad
20 41046.2 Kränzle 41046.2 - Waterfilter ingang Kränzle 41046.2 - Waterfilter ingang 1 st. €3,03 Op voorraad
21 41047.4 Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR Kränzle 41047.4 - Snelkoppeling gardena M > 3/4" VR 1 st. €5,69 Op voorraad
25 42902.1 Kränzle 42902.1 - Manchet 15MM geweven (ook in set) Kränzle 42902.1 - Manchet 15MM geweven (ook in set) 3 st. €7,87 Op voorraad
26 42903 Kränzle 42903 - Steunring 15MM (ook in set) Kränzle 42903 - Steunring 15MM (ook in set) 3 st. €4,60 Op voorraad
27 49024 Kränzle 49024 - O-ring 24 x 2 MM Kränzle 49024 - O-ring 24 x 2 MM 3 st. €2,06 Op voorraad
28 42902 Kränzle 42902 - Manchet 15MM (ook in set) Kränzle 42902 - Manchet 15MM (ook in set) 3 st. €10,41 Op voorraad
29 42913 Kränzle 42913 - Steunring 15 MM (ook in set) Kränzle 42913 - Steunring 15 MM (ook in set) 3 st. €1,45 Op voorraad
30 42904.1 Kränzle 42904.1 - Drukhuls 15MM Kränzle 42904.1 - Drukhuls 15MM 3 st. €13,43 Op voorraad
31 48151.1 - Lekkagering 15 mm (X-serie)/K1154 3 st. €13,31 Op voorraad
35 49603.6 - Repairkit manchetten 15MM X-reeks/K1154 1 st. €79,74 Op voorraad
36 41648 Kränzle Repairkit ventielen rood klein – AZ pomp (41648) Kränzle Repairkit ventielen rood klein – AZ pomp (41648) 1 st. €58,93 Op voorraad

Onderdelen op deze Ventielhuis tekening

Op deze pagina vind je de onderdelen van Ventielhuis voor Kränzle X8/150 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle X-serie. Herkende SKU of modelcode: 60360.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.

Wil je niet alleen deze Ventielhuis tekening bekijken, maar alle onderdelentekeningen voor Kränzle X8/150 TST? Ga dan naar het overzicht met alle tekeningen van Kränzle X8/150 TST.
