Kränzle X8/150 TST - Slanghaspel

Kränzle > X-serie

MerkKränzle
CategorieHogedrukreinigers
SubcategorieKoudwater hogedrukreinigers
SerieX-serie
ModelKränzle X8/150 TST
SKU60360.0
Product
Kränzle X8/150 TST Kränzle X8/150 TST
Bekijk nieuw product →
KranzleX8150TST_Slanghaspel 1 1 2 3 4 4 5 7 8 9 10 11 12 13 14 15 16 16 17 18 19 30

Andere onderdelentekeningen voor dit model

Alle tekeningen van Kränzle X8/150 TST
Kränzle X8/150 TST - Aandrijving
Tekening Kränzle X8/150 TST - Aandrijving
Kränzle X8/150 TST - Bypassysteem
Tekening Kränzle X8/150 TST - Bypassysteem
Kränzle X8/150 TST - Compleet toestel
Tekening Kränzle X8/150 TST - Compleet toestel
Kränzle X8/150 TST - Motor
Tekening Kränzle X8/150 TST - Motor
Kränzle X8/150 TST - Ventielhuis
Tekening Kränzle X8/150 TST - Ventielhuis

Onderdelenlijst

Pos. Artikelnummer Afbeelding Onderdeel Benodigd Prijs Beschikbaarheid Winkelwagen
1 48101 Kränzle 48101 - Schijf oproller K1050/XA/K2000 Kränzle 48101 - Schijf oproller K1050/XA/K2000 2 st. €34,12 Op voorraad
2 48102 Kränzle 48102 - Trommel onderdeel K1050/XA/K2000 Kränzle 48102 - Trommel onderdeel K1050/XA/K2000 1 st. €21,78 Op voorraad
3 40162 Kränzle 40162 - Koppelingbeschermer Kränzle 40162 - Koppelingbeschermer 1 st. €20,69 Op voorraad
4 43018 Kränzle 43018 - Kunststofschroef 4,8 x 20 MM Kränzle 43018 - Kunststofschroef 4,8 x 20 MM 5 st. €1,69 Op voorraad
5 49602.1 Kränzle 49602.1 - Aandrijfas oproller XA Kränzle 49602.1 - Aandrijfas oproller XA 1 st. €18,15 Op voorraad
7 49601.8 Kränzle 49601.8 - Lager blok links XA Kränzle 49601.8 - Lager blok links XA 1 st. €12,10 Op voorraad
8 41411 Kränzle 41411 - Parkerschroef 4,8 x 50 Kränzle 41411 - Parkerschroef 4,8 x 50 4 st. €1,69 Op voorraad
9 49601.7 Kränzle 49601.7 - Lager blok rechts XA Kränzle 49601.7 - Lager blok rechts XA 1 st. €12,10 Op voorraad
10 49602.2 Kränzle 49602.2 - Verbindingsslang oproller (XA) Kränzle 49602.2 - Verbindingsslang oproller (XA) 1 st. €42,96 Op voorraad
11 49122 Kränzle 49122 - Doorvoeras K1050TST/XA/K2000 Kränzle 49122 - Doorvoeras K1050TST/XA/K2000 1 st. €33,88 Op voorraad
12 40177 Kränzle 40177 - O-ring 6 x 0,8 Kränzle 40177 - O-ring 6 x 0,8 2 st. €1,69 Op voorraad
13 48108 Kränzle 48108 – Handvat oproller (inklapbaar) Kränzle 48108 – Handvat oproller (inklapbaar) 1 st. €28,56 Op voorraad
14 40536 Kränzle 40536 - Schroef M5 x 14 Kränzle 40536 - Schroef M5 x 14 1 st. €1,69 Op voorraad
15 50152 - Onderlegschijf 5,3 1 st. €1,69 Op voorraad
16 40117 Kränzle 40117 - Circlips 22MM Kränzle 40117 - Circlips 22MM 2 st. €1,69 Op voorraad
17 13273 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
18 13410.1 Kränzle 13410.1 - Dichtingsset doorvoeras oproller K1050/XA/K2000/therm-1 Kränzle 13410.1 - Dichtingsset doorvoeras oproller K1050/XA/K2000/therm-1 1 st. €20,45 Op voorraad
19 49800.0 - Onderdeel niet in webshop. Neem contact op voor een aanvraag. 1 st. - Op aanvraag Aanvragen
30 49602.7 Kränzle 49602.7 - Oproller KPL. XA (met slang en verb. slang) Kränzle 49602.7 - Oproller KPL. XA (met slang en verb. slang) 1 st. €394,70 Op voorraad

Onderdelen op deze Slanghaspel tekening

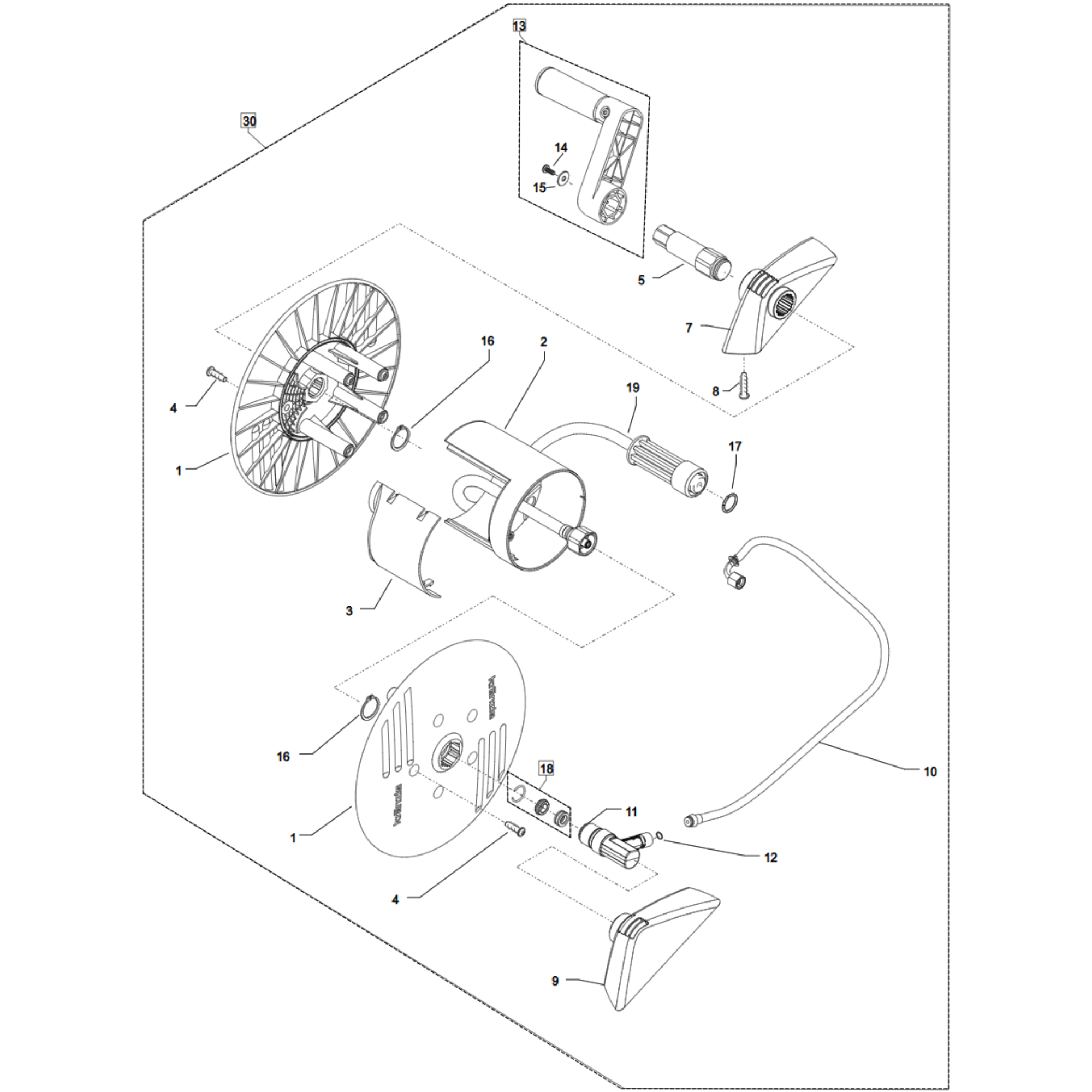

Op deze pagina vind je de onderdelen van Slanghaspel voor Kränzle X8/150 TST. De onderdelentabel koppelt de positienummers op de exploded view aan artikelnummers, omschrijvingen, aantallen, beschikbaarheid en bestel- of aanvraagmogelijkheden.

Deze deeltekening hoort bij Kränzle X-serie. Herkende SKU of modelcode: 60360.0. Controleer steeds of uitvoering, bouwjaar of gegevens op het typeplaatje overeenkomen met jouw toestel voordat je onderdelen bestelt.
